Trzpienie żelbetowe w ścianach murowanych - fundament bezpieczeństwa

Trzpienie żelbetowe to pionowe elementy konstrukcyjne, które są zintegrowane (ukryte) w grubości ścian murowanych. Pełnią one funkcję zbliżoną do słupów żelbetowych, a ich głównym zadaniem jest wzmocnienie i usztywnienie konstrukcji murowej. Choć często pozostają niewidoczne, stanowią one kluczowy element zapewniający stabilność i bezpieczeństwo całej budowli. W dzisiejszym budownictwie, gdzie stawiamy na otwarte przestrzenie i nowoczesne rozwiązania architektoniczne, ich rola staje się jeszcze bardziej doniosła, a wymogi norm budowlanych, takich jak Eurokod 6, podkreślają ich niezastąpioną funkcję w zapobieganiu wyboczeniom i zarysowaniom ścian.

Trzpienie żelbetowe w ścianach murowanych – cichy bohater Twojego domu

Trzpienie żelbetowe to pionowe elementy konstrukcyjne, które są zintegrowane (ukryte) w grubości ścian murowanych. Pełnią one funkcję zbliżoną do słupów żelbetowych, a ich głównym zadaniem jest wzmocnienie i usztywnienie konstrukcji murowej. Choć często pozostają niewidoczne, stanowią one kluczowy element zapewniający stabilność i bezpieczeństwo całej budowli. W dzisiejszym budownictwie, gdzie stawiamy na otwarte przestrzenie i nowoczesne rozwiązania architektoniczne, ich rola staje się jeszcze bardziej doniosła, a wymogi norm budowlanych, takich jak Eurokod 6, podkreślają ich niezastąpioną funkcję w zapobieganiu wyboczeniom i zarysowaniom ścian. Bez nich wiele współczesnych projektów, zwłaszcza tych o dużej rozpiętości czy nietypowej geometrii, po prostu nie mogłoby zostać zrealizowane w sposób bezpieczny i trwały.

Kiedy projektant musi przewidzieć trzpienie w Twoim projekcie? Kluczowe sytuacje

Projektant musi uwzględnić trzpienie żelbetowe w projekcie budowlanym w szeregu krytycznych sytuacji, aby zapewnić odpowiednią nośność i stabilność konstrukcji. Ich obecność jest często wymuszona przez specyfikę obciążeń i geometrię budynku.

Jedną z najczęstszych przyczyn stosowania trzpieni jest potrzeba usztywnienia długich ścian. W przypadku odcinków ścian nośnych, które nie są wsparte przez ściany poprzeczne, trzpienie pełnią rolę pionowych żeber usztywniających. Zapobiegają one wyboczeniu ściany pod wpływem obciążeń pionowych oraz jej deformacjom i pęknięciom, zwłaszcza pod wpływem sił poziomych.

Szczególnie newralgicznymi punktami, wymagającymi wzmocnienia, są ściany szczytowe i kolankowe. Na poddaszach, gdzie ściany kolankowe przenoszą znaczące obciążenia od konstrukcji dachu, trzpienie stanowią kluczowy element przenoszący siły rozporowe. Są one zazwyczaj kotwione w wieńcu stropowym i połączone z wieńcem podmurłatowym, tworząc stabilną ramę.

Trzpienie są również niezbędne w miejscach, gdzie występują duże obciążenia skupione. Dotyczy to sytuacji, gdy na ścianę działają skoncentrowane siły, na przykład pod belkami stropowymi, podciągami czy innymi ciężkimi elementami konstrukcyjnymi. W takich przypadkach trzpień działa jak mini-słupek, efektywnie przenosząc obciążenie na niższe partie konstrukcji.

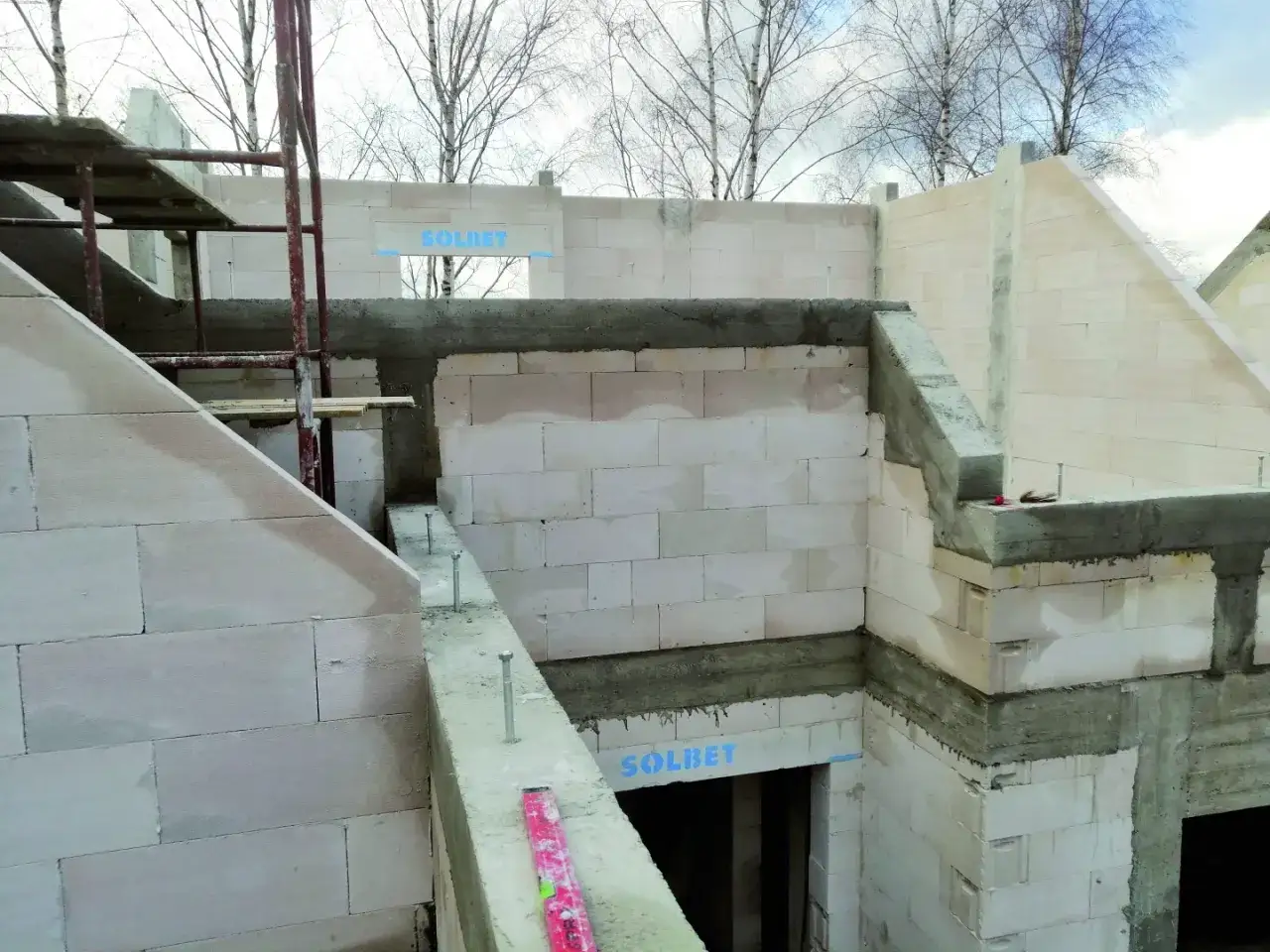

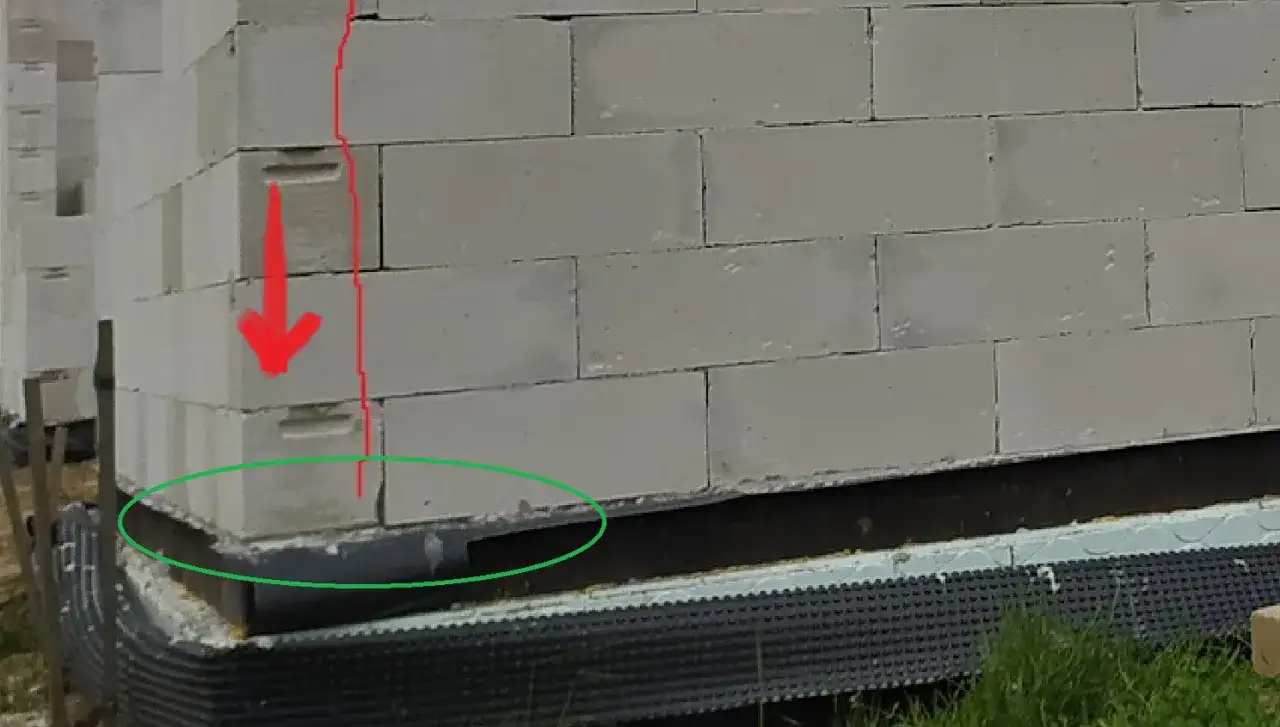

Kolejnym ważnym zastosowaniem jest spinanie narożników budynku. Trzpienie umieszczone w narożnikach łączą prostopadłe ściany, tworząc sztywną i stabilną bryłę budynku. Zapewniają one integralność konstrukcji i zwiększają jej odporność na działanie sił zewnętrznych.

Wreszcie, trzpienie odgrywają kluczową rolę w zapewnieniu odporności na siły poziome. Dotyczy to zwłaszcza ścian piwnicznych, które muszą przenieść napór gruntu, ale także wszystkich ścian zewnętrznych, które są narażone na działanie wiatru. Trzpienie pomagają w efektywnym przekazywaniu tych obciążeń na fundamenty.

Warto pamiętać, że rozstaw trzpieni w ścianach usztywniających jest zawsze determinowany przez projektanta i zazwyczaj mieści się w przedziale od 1,8 m do 4,0 m, w zależności od specyfiki projektu i przewidywanych obciążeń.

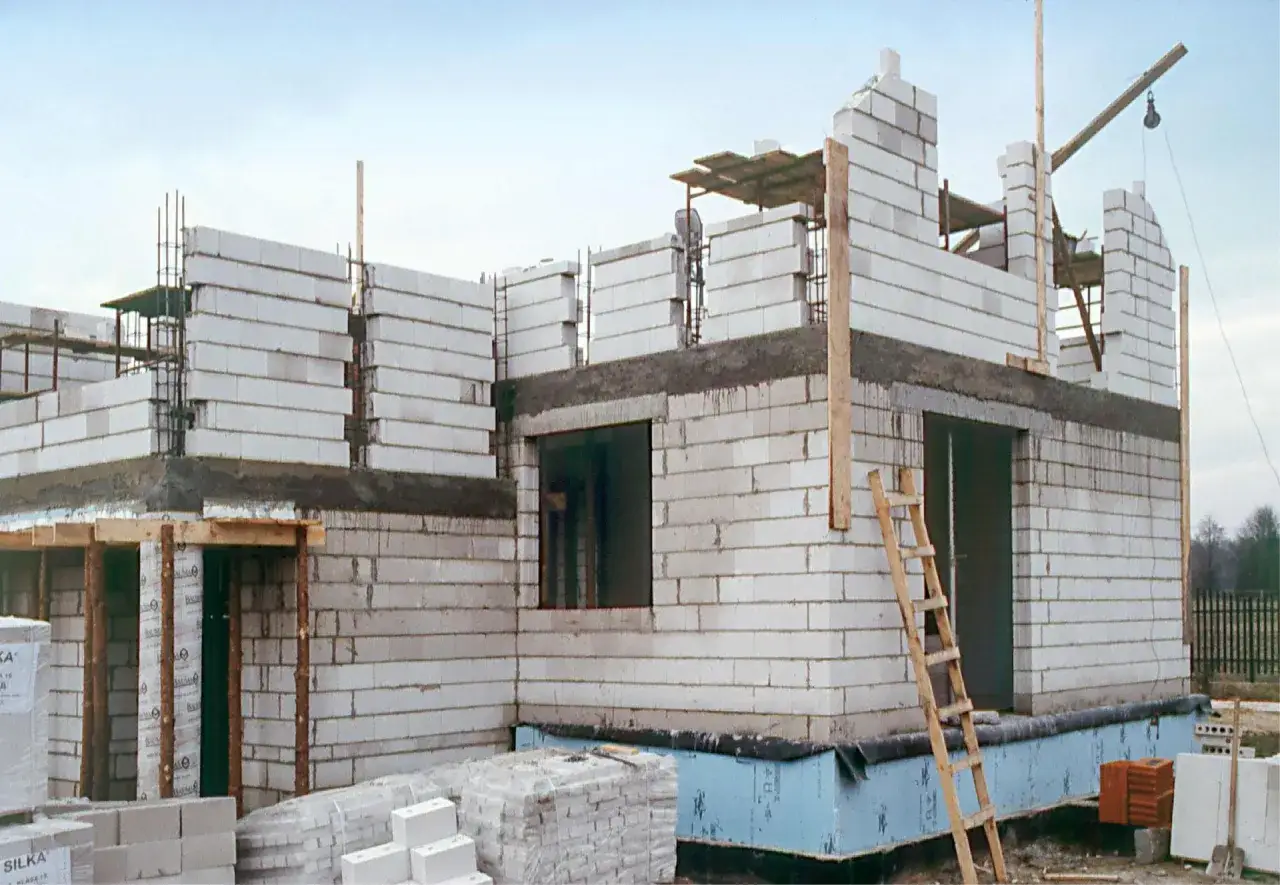

Anatomia trzpienia żelbetowego – co musi zawierać projekt konstrukcyjny?

Każdy trzpień żelbetowy, aby skutecznie pełnić swoją funkcję, musi być precyzyjnie zaprojektowany. Projekt konstrukcyjny określa jego szczegółową budowę, zapewniając odpowiednią wytrzymałość i współpracę z pozostałymi elementami budynku.

Podstawowym elementem jest minimalny wymiar i typowy przekrój trzpienia. Chociaż wymiary mogą się różnić w zależności od projektu, zazwyczaj mieszczą się one w przestrzeniach przewidzianych w murze, często wynoszących co najmniej 24 cm x 24 cm lub więcej, aby zapewnić odpowiednią przestrzeń na zbrojenie i beton. Te wymiary muszą być ściśle przestrzegane, aby trzpień mógł efektywnie przenosić obciążenia.

Kluczowe znaczenie ma zbrojenie główne i strzemiona. Szkielet trzpienia zazwyczaj składa się z czterech prętów głównych, których średnica jest dobierana przez projektanta często spotyka się pręty o średnicy 12 mm. Pręty te są otoczone strzemionami, które zapobiegają ich wyboczeniu i zapewniają stabilność konstrukcji. Typowa średnica strzemion to 6 mm, a ich rozstaw wynosi zazwyczaj od 20 do 25 cm. Niezwykle ważne jest odpowiednie zakotwienie zbrojenia w elementach konstrukcyjnych poniżej (np. w ławie fundamentowej lub wieńcu) i powyżej (np. w wieńcu stropowym), co zapewnia ciągłość przenoszenia sił.

Nie można zapominać o klasie betonu. Nie każdy beton nadaje się do wykonania trzpienia. Projekt konstrukcyjny musi ściśle określać wymaganą klasę betonu, na przykład C20/25. Użycie betonu o odpowiedniej wytrzymałości jest kluczowe dla zapewnienia nośności trzpienia i jego trwałości przez lata.

Wykonawstwo krok po kroku – jak prawidłowo zbudować trzpień żelbetowy?

Prawidłowe wykonanie trzpienia żelbetowego to proces wymagający precyzji i ścisłego przestrzegania projektu. Oto poszczególne etapy:

1. Etap 1: Przygotowanie "starterów" klucz do poprawnego zakotwienia w fundamencie lub wieńcu: Na początku procesu budowy, jeszcze na etapie fundamentowania lub wznoszenia pierwszej warstwy ścian, w odpowiednich miejscach zabetonowane są tzw. "startery". Są to wystające pręty zbrojeniowe, które stanowią przedłużenie zbrojenia trzpienia. Zapewniają one ciągłość konstrukcyjną i prawidłowe zakotwienie trzpienia w elemencie konstrukcyjnym znajdującym się poniżej, takim jak ława fundamentowa czy wieniec stropowy.

2. Etap 2: Murowanie ze strzępami czy z użyciem kształtek szalunkowych? W trakcie wznoszenia ścian murowanych, w miejscach przewidzianych na trzpień, należy pozostawić odpowiednią przestrzeń. Można to osiągnąć na dwa sposoby: albo poprzez pozostawienie pustej przestrzeni w murze, albo co jest rozwiązaniem częściej stosowanym i bardziej praktycznym przez zastosowanie specjalnych pustaków szalunkowych, zwanych kształtkami U. Kształtki te tworzą gotowy szalunek dla trzpienia, ułatwiając jego późniejsze wykonanie.

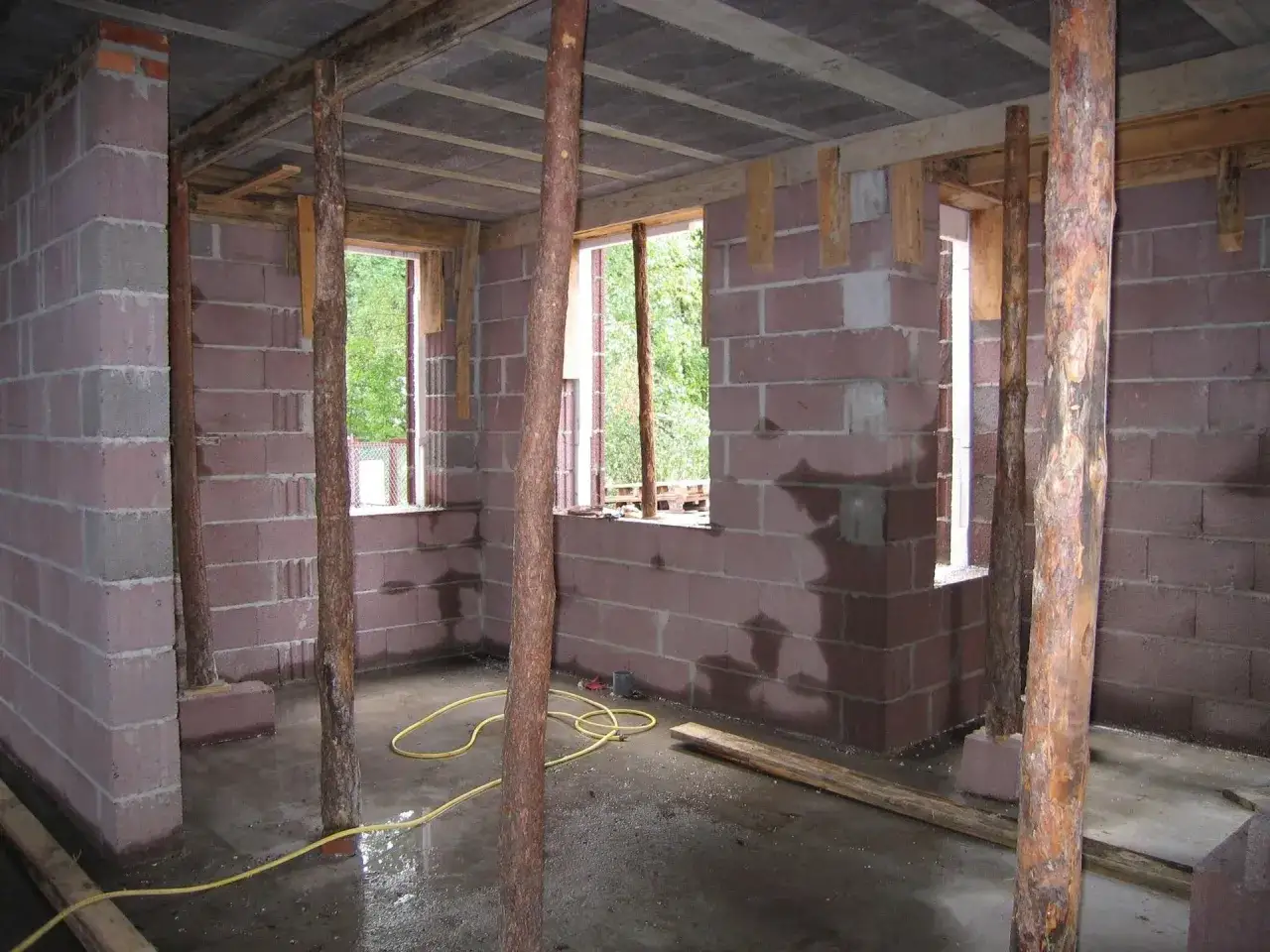

3. Etap 3: Montaż i wiązanie zbrojenia na co zwrócić uwagę? Po przygotowaniu przestrzeni na trzpień, następuje montaż zbrojenia. Zgodnie ze szczegółowym projektem konstrukcyjnym, zbrojenie główne (pręty podłużne) jest łączone ze starterami i odpowiednio wiązane. Następnie montowane są strzemiona, które otaczają pręty główne w określonych odstępach. Kluczowe jest precyzyjne wykonanie tej czynności, aby zapewnić prawidłowe rozmieszczenie prętów i ich stabilność podczas betonowania. Należy upewnić się, że zbrojenie jest odpowiednio usztywnione i nie przesunie się podczas zalewania betonem.

4. Etap 4: Betonowanie i wibrowanie jak zapewnić pełne wypełnienie i wytrzymałość? Ostatnim etapem jest betonowanie. Przestrzeń wokół zbrojenia jest zalewana mieszanką betonową o klasie określonej w projekcie. Niezwykle ważne jest dokładne zawibrowanie betonu. Wibrator zagęszcza mieszankę, usuwając pęcherze powietrza i zapewniając pełne wypełnienie przestrzeni szalunkowej. Jest to kluczowe dla uzyskania wymaganej wytrzymałości trzpienia i jego trwałości. Po betonowaniu, należy zapewnić odpowiednią pielęgnację betonu, np. przez jego nawilżanie, co zapobiegnie zbyt szybkiemu wysychaniu i zapewni prawidłowy proces wiązania.

Każda zmiana w stosunku do projektu, dotycząca lokalizacji, wymiarów czy zbrojenia trzpieni, wymaga konsultacji z projektantem lub kierownikiem budowy.

Najczęstsze błędy wykonawcze i jak ich unikać

Podczas budowy trzpieni żelbetowych łatwo o błędy, które mogą mieć poważne konsekwencje dla całej konstrukcji. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia.

• Brak ciągłości zbrojenia: Jest to jeden z najpoważniejszych błędów. Jeśli zbrojenie trzpienia nie jest prawidłowo połączone z elementami poniżej i powyżej (np. przez brak wystarczającego zakotwienia lub zbrojenie nieprzechodzące przez wieniec), trzpień nie będzie mógł efektywnie przenosić obciążeń. Może to prowadzić do osłabienia konstrukcji i powstawania pęknięć, a w skrajnych przypadkach do awarii.
• Niewłaściwa otulina prętów zbrojeniowych: Otulina betonowa chroni zbrojenie przed korozją. Zbyt mała otulina (poniżej wymaganej normą grubości) naraża stal na kontakt z wilgocią i dwutlenkiem węgla, co przyspiesza rdzewienie. Zbyt duża otulina może z kolei osłabić przyczepność betonu do stali i zmniejszyć nośność elementu. Precyzyjne stosowanie podkładek dystansowych jest kluczowe.
• Zastosowanie nieodpowiedniej klasy betonu lub jego zła pielęgnacja: Użycie betonu o niższej klasie niż projektowana oznacza, że trzpień nie osiągnie zakładanej wytrzymałości. Podobnie, brak odpowiedniej pielęgnacji świeżego betonu czyli utrzymania właściwej wilgotności i temperatury podczas procesu wiązania może skutkować obniżeniem jego wytrzymałości i zwiększeniem skłonności do pękania.
• Samowolne zmiany względem projektu: Jest to błąd kardynalny. Lokalizacja, wymiary czy zbrojenie trzpieni są ściśle określone w projekcie konstrukcyjnym z konkretnych powodów inżynierskich. Wprowadzanie zmian bez konsultacji z projektantem lub kierownikiem budowy może podważyć bezpieczeństwo całej konstrukcji, prowadzić do problemów z odbiorem budynku, a nawet unieważnić gwarancję ubezpieczeniową.

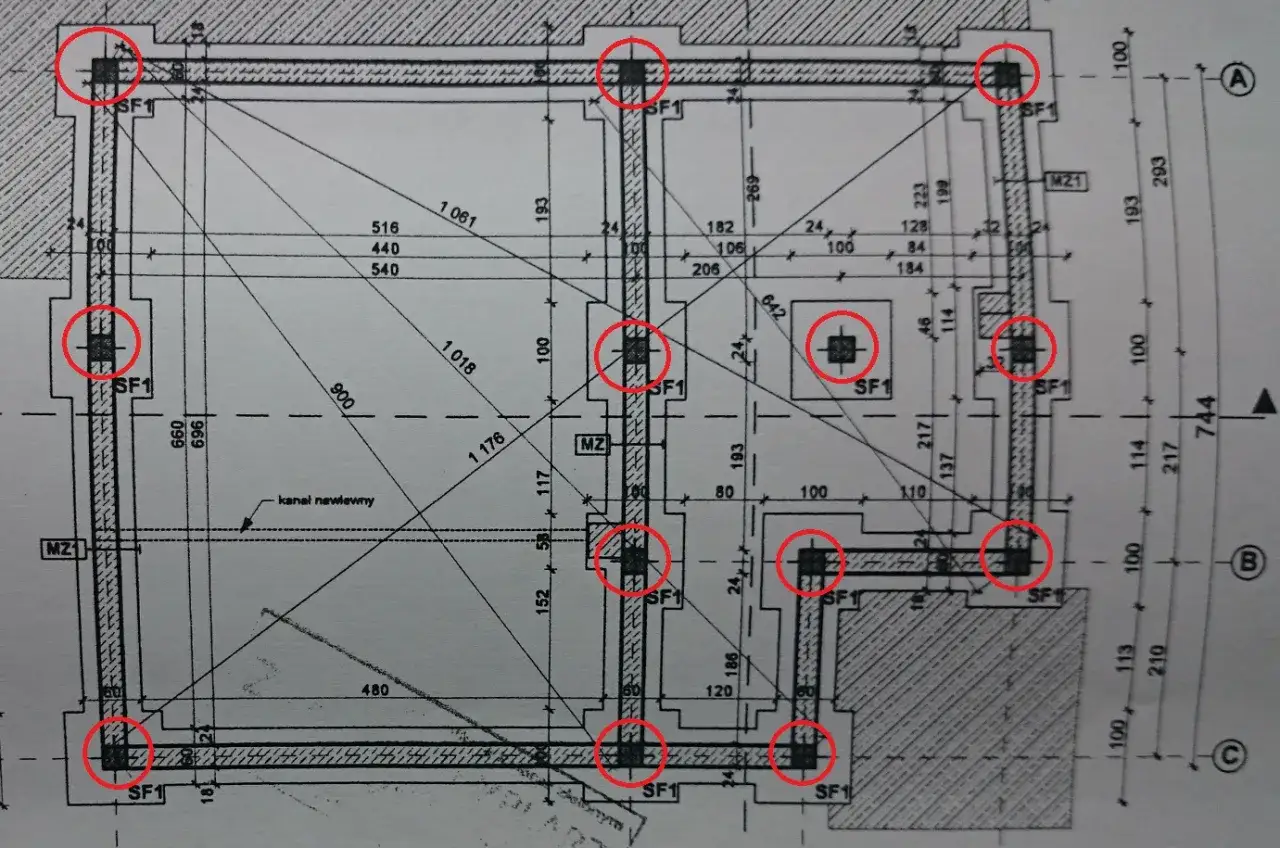

Trzpienie a inne elementy konstrukcyjne – jak to wszystko ze sobą współpracuje?

Trzpienie żelbetowe nie funkcjonują w izolacji. Stanowią one integralną część skomplikowanego systemu, jakim jest konstrukcja budynku, ściśle współpracując z innymi kluczowymi elementami, aby zapewnić jej stabilność i bezpieczeństwo.

Podstawowym połączeniem jest połączenie trzpienia z ławą fundamentową. Trzpienie są zazwyczaj zakotwione w fundamencie za pomocą wystających prętów zbrojeniowych. To połączenie jest kluczowe dla efektywnego przekazywania obciążeń pionowych i poziomych z całego budynku na grunt, zapewniając solidne podstawy dla całej konstrukcji.

Kolejnym ważnym etapem jest integracja z wieńcem stropowym i nadprożami. Trzpienie przechodzą przez wieńce stropowe i łączą się z nimi, tworząc sztywną ramę przestrzenną. Ta ciągłość konstrukcyjna jest niezwykle ważna dla zwiększenia odporności budynku na siły poziome, takie jak wiatr czy drgania. Podobnie, połączenie z nadprożami zapewnia stabilne podparcie dla otworów okiennych i drzwiowych.

Ostatecznie, należy podkreślić współpracę ze ścianą murowaną. Choć trzpienie są ukryte wewnątrz ściany, stanowią jej nieodłączny element. Zapewniają monolityczną pracę całej przegrody, zwiększając jej nośność i sztywność. Bez trzpieni ściana murowana byłaby znacznie bardziej podatna na deformacje i uszkodzenia, szczególnie pod wpływem obciążeń bocznych.

Podsumowanie: Dlaczego trzpienie są fundamentem bezpieczeństwa i trwałości Twojego budynku?

Trzpienie żelbetowe, choć często niedoceniane, są absolutnie fundamentalne dla bezpieczeństwa, stabilności i trwałości każdej konstrukcji murowanej. Ich rola w usztywnianiu, przenoszeniu obciążeń i spinaniu elementów konstrukcyjnych sprawia, że są one niezastąpionym elementem nowoczesnego budownictwa. Prawidłowe zaprojektowanie i pieczołowite wykonanie trzpieni, zgodnie z wytycznymi projektanta i obowiązującymi normami, to inwestycja w długowieczność i bezproblemowe użytkowanie Twojego domu. To właśnie te "ciche bohatery" zapewniają, że budynek jest odporny na działanie sił natury i codziennych obciążeń, gwarantując spokój i bezpieczeństwo jego mieszkańcom przez wiele lat.
