Strzemiona dwucięte to kluczowe elementy zbrojenia w konstrukcjach żelbetowych. Pełnią one ważną rolę w zapewnieniu stabilności i nośności słupów oraz belek. Ich główne zadania to ochrona zbrojenia podłużnego, przenoszenie sił wewnętrznych i zwiększanie sztywności konstrukcji. Prawidłowe zaprojektowanie strzemion dwuciętych wymaga uwzględnienia kilku zasad, takich jak dobór odpowiedniej średnicy i rozstawu zbrojenia.
Najważniejsze informacje:
- Strzemiona dwucięte chronią pręty zbrojeniowe przed wyboczeniem
- Przejmują siły poprzeczne w elementach konstrukcyjnych
- Zwiększają sztywność i odporność na deformacje
- Średnica strzemion powinna być mniejsza niż 6 mm
- Rozstaw strzemion nie powinien przekraczać 400 mm
- Dla większych słupów stosuje się strzemiona wielokrotne
Definicja i funkcja strzemion dwuciętych
Strzemiona dwucięte to kluczowe elementy zbrojenia poprzecznego stosowane w konstrukcjach żelbetowych. Pełnią one rolę wzmocnienia, zapewniając stabilność i nośność elementów takich jak słupy czy belki.
Główne funkcje strzemion dwuciętych w konstrukcjach żelbetowych to:
- Zabezpieczenie zbrojenia podłużnego przed wyboczeniem i przemieszczaniem
- Przenoszenie sił poprzecznych działających na elementy konstrukcyjne
- Zwiększenie sztywności i odporności na deformacje
Prawidłowe zastosowanie strzemion dwuciętych ma kluczowe znaczenie dla zapewnienia trwałości i bezpieczeństwa całej konstrukcji.

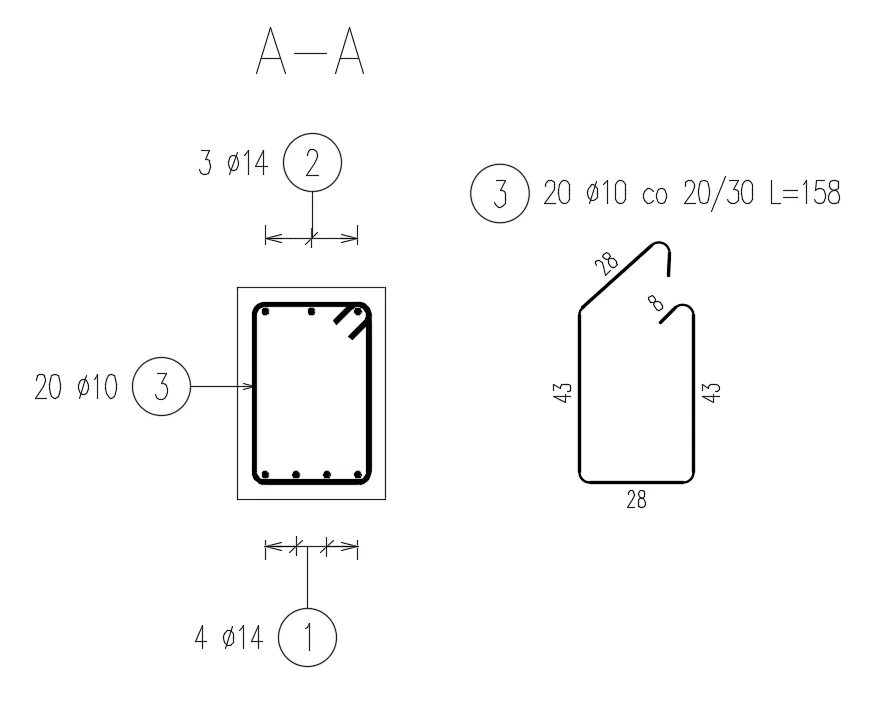

Rysunek techniczny strzemion dwuciętych
Poniżej przedstawiamy dokładny rysunek strzemion w słupie:
Na rysunku strzemion dwuciętych widoczne są charakterystyczne elementy: dwa równoległe pręty połączone prostopadłymi odcinkami. Kształt przypomina prostokąt z zagiętymi końcami. Widoczne są też punkty zgięcia i haki na końcach strzemion.
Kluczowe oznaczenia na rysunku strzemion w słupie:
- ø - średnica pręta strzemiona
- a, b - wymiary wewnętrzne strzemiona
- c - długość zakładu (haka)
- s - rozstaw strzemion
Czytaj więcej: Jaki piasek na fundamenty? Kluczowe informacje dla budowniczych
Wymiary i proporcje strzemion dwuciętych
Standardowe wymiary strzemion dwuciętych zależą od przekroju elementu konstrukcyjnego. Typowo, ich szerokość waha się od 150 do 600 mm, a wysokość od 200 do 800 mm.
Proporcje między elementami strzemion są kluczowe dla ich skuteczności. Długość zakładu (haka) powinna wynosić minimum 5 cm lub 5 średnic pręta. Rozstaw między strzemionami nie powinien przekraczać 15-krotności średnicy zbrojenia głównego.
| Przekrój elementu [mm] | Typowa średnica strzemion [mm] | Rozstaw [mm] |
|---|---|---|
| 200x200 | 6 | 150 |
| 300x300 | 8 | 200 |
| 400x400 | 10 | 250 |
Rozmieszczenie strzemion w elementach konstrukcyjnych
W słupach strzemiona dwucięte rozmieszcza się równomiernie na całej wysokości. Zagęszcza się je przy podstawie i wierzchołku słupa oraz w miejscach połączeń z innymi elementami.
W belkach rozmieszczenie strzemion jest zróżnicowane. Gęściej układa się je przy podporach, gdzie występują większe siły ścinające. W środkowej części belki rozstaw może być większy.
Prawidłowe rozmieszczenie strzemion rysunek pokazywałby przekrój podłużny elementu z zaznaczonymi odstępami między strzemionami, które zmniejszają się przy końcach i punktach krytycznych.

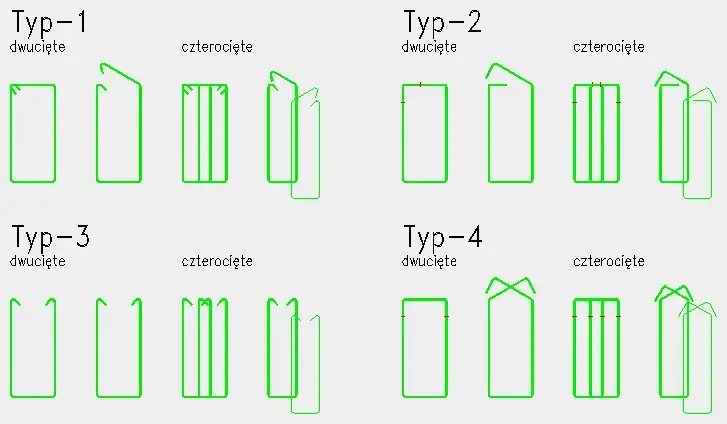

Warianty kształtów strzemion dwuciętych
Strzemiona dwucięte mogą przyjmować różne formy w zależności od kształtu przekroju elementu i wymagań konstrukcyjnych. Podstawowy kształt to prostokąt, ale istnieją też bardziej skomplikowane warianty dla elementów o nietypowych przekrojach.
Najpopularniejsze warianty to:
- Prostokątne - standardowe, najczęściej stosowane
- Kwadratowe - dla słupów o przekroju kwadratowym
- Trapezowe - dla belek o zmiennej wysokości
- Okrągłe - dla słupów cylindrycznych
Wybór konkretnego kształtu zależy od geometrii elementu konstrukcyjnego oraz rozkładu sił wewnętrznych.
Zastosowanie strzemion dwuciętych w różnych elementach konstrukcyjnych
W słupach strzemiona dwucięte zapobiegają wyboczeniu prętów podłużnych i zwiększają nośność na ściskanie. Ich gęstość jest większa przy podstawie i wierzchołku, gdzie występują największe naprężenia.
W belkach strzemiona przejmują siły ścinające i zapobiegają powstawaniu rys ukośnych. Ich rozstaw jest mniejszy przy podporach, gdzie siły ścinające są największe.
Strzemiona dwucięte znajdują zastosowanie również w płytach stropowych (jako zbrojenie na przebicie) oraz w fundamentach (jako zbrojenie przeciw rozwarstwieniu).
- Zawsze stosuj minimalne zbrojenie strzemionami, nawet jeśli obliczenia tego nie wymagają
- Pamiętaj o zagęszczeniu strzemion w strefach przypodporowych i miejscach połączeń elementów
- Średnica strzemion nie powinna być mniejsza niż 6 mm
- Rozstaw strzemion nie powinien przekraczać 0,75 wysokości użytecznej przekroju
Zasady doboru i montażu strzemion dwuciętych
Dobór odpowiednich strzemion dwuciętych zależy od kilku czynników. Kluczowe są: wymiary przekroju elementu, siły wewnętrzne działające na konstrukcję oraz klasa betonu. Ważne jest też uwzględnienie minimalnego zbrojenia strzemionami wymaganego przez normy.
Proces montażu strzemion w konstrukcjach żelbetowych rozpoczyna się od przygotowania szalunku i ułożenia zbrojenia głównego. Strzemiona nakłada się na pręty podłużne, zachowując odpowiedni rozstaw. Mocuje się je drutem wiązałkowym, zapewniając stabilną pozycję.
Najważniejsze zasady montażu:
- Zachowanie odpowiedniego otulenia betonem
- Precyzyjne rozmieszczenie zgodnie z projektem
- Stabilne połączenie ze zbrojeniem głównym
- Kontrola jakości przed zabetonowaniem
Korzyści stosowania strzemion dwuciętych w konstrukcjach żelbetowych
Strzemiona dwucięte znacząco zwiększają wytrzymałość konstrukcji na ścinanie i skręcanie. Zapobiegają też wyboczeniu prętów podłużnych, co przekłada się na wyższą nośność elementów ściskanych.
Prawidłowe zastosowanie strzemion w konstrukcjach żelbetowych poprawia bezpieczeństwo budowli. Zwiększają one odporność na obciążenia dynamiczne i sejsmiczne, redukując ryzyko katastrofy budowlanej.
Ekonomicznie, stosowanie strzemion dwuciętych pozwala na optymalizację zużycia materiałów. Umożliwia projektowanie smuklejszych elementów przy zachowaniu wymaganej nośności.
Strzemiona dwucięte: klucz do stabilności i bezpieczeństwa konstrukcji żelbetowych
Strzemiona dwucięte stanowią fundamentalny element zbrojenia poprzecznego w konstrukcjach żelbetowych. Ich rola w zapewnianiu stabilności, nośności i trwałości budowli jest nie do przecenienia. Od słupów po belki, strzemiona chronią zbrojenie podłużne, przenoszą siły wewnętrzne i zwiększają sztywność elementów konstrukcyjnych.
Prawidłowe projektowanie i montaż strzemion dwuciętych wymaga uwzględnienia wielu czynników, takich jak wymiary elementu, działające siły czy klasa betonu. Różnorodność kształtów i rozmiarów strzemion pozwala na ich optymalne dostosowanie do specyfiki danej konstrukcji. Kluczowe jest przestrzeganie zasad dotyczących rozstawu, średnicy i proporcji strzemion, co bezpośrednio przekłada się na bezpieczeństwo i trwałość budowli.
Stosowanie strzemion dwuciętych niesie ze sobą liczne korzyści, zarówno pod względem wytrzymałości konstrukcji, jak i ekonomiki budowy. Zwiększają one odporność na obciążenia dynamiczne i sejsmiczne, umożliwiając jednocześnie optymalizację zużycia materiałów. Dla inżynierów i projektantów, dogłębne zrozumienie funkcji i zasad stosowania strzemion jest niezbędne do tworzenia bezpiecznych i efektywnych konstrukcji żelbetowych.
