Prawidłowe podparcie szalunku stropowego to jeden z tych etapów prac budowlanych, który często jest niedoceniany, a jego znaczenie dla bezpieczeństwa całej konstrukcji jest absolutnie fundamentalne. Jako inżynier z wieloletnim doświadczeniem, wielokrotnie widziałem, jak pozorna oszczędność czasu czy materiału w tym zakresie może prowadzić do katastrofalnych skutków. Odpowiedni rozstaw stempli to nie tylko wymóg formalny, ale przede wszystkim gwarancja, że strop wytrzyma ciężar świeżego betonu i zachowa swoje parametry przez lata.

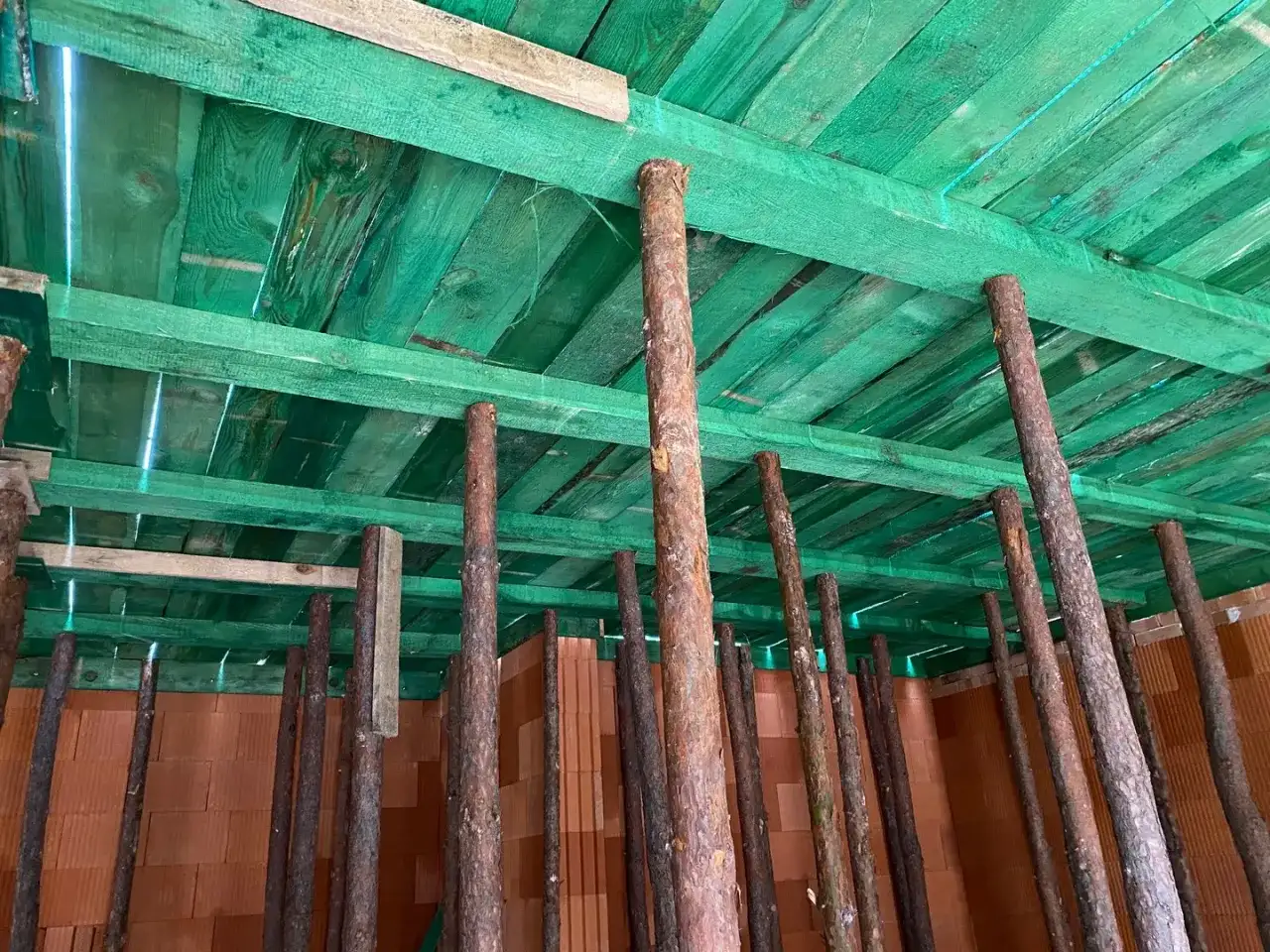

Dlaczego precyzyjny rozstaw stempli to fundament bezpieczeństwa na budowie?
Niewłaściwe podparcie szalunku stropowego to prosta droga do poważnych problemów. W trakcie betonowania stropu, konstrukcja ta musi wytrzymać ogromne obciążenie, które jest wielokrotnie większe niż ciężar docelowy stropu. Jeśli stemple są rozstawione zbyt rzadko, lub jeśli podłoże pod nimi jest niestabilne, cała konstrukcja może ulec deformacji, a w najgorszym przypadku zawaleniu. Taka sytuacja to nie tylko gigantyczne straty finansowe i opóźnienia w budowie, ale przede wszystkim bezpośrednie zagrożenie dla życia i zdrowia osób znajdujących się w pobliżu.
Czym grozi błąd w stemplowaniu? Potencjalne ryzyka i konsekwencje
- Zawalenie się konstrukcji: Może być częściowe lub całkowite, prowadząc do zniszczenia już wykonanych prac i potencjalnych obrażeń lub ofiar śmiertelnych.
- Pęknięcia i deformacje stropu: Nawet jeśli strop się nie zawali, nieprawidłowe podparcie może spowodować jego trwałe uszkodzenia, ugięcia i pęknięcia, które będą wymagały kosztownych napraw lub nawet przebudowy.
- Zagrożenie dla życia i zdrowia pracowników: Pracownicy wykonujący prace na niższych kondygnacjach lub w pobliżu niestabilnego szalunku są narażeni na bezpośrednie niebezpieczeństwo.
- Opóźnienia w realizacji projektu: Konieczność naprawy lub przebudowy wadliwie wykonanego stropu to nieuniknione opóźnienia, które generują dodatkowe koszty.
- Dodatkowe koszty napraw i odpowiedzialność prawna: Usuwanie skutków błędów budowlanych jest zazwyczaj znacznie droższe niż wykonanie prac zgodnie ze sztuką budowlaną od początku. Ponadto, wykonawca ponosi odpowiedzialność prawną za wszelkie szkody.
Jak widzisz, pozornie niewielki błąd w rozstawie stempli może mieć lawinowe skutki. Dlatego tak ważne jest, aby podchodzić do tego etapu z najwyższą starannością.
Kto decyduje o rozstawie? Rola projektu budowlanego i kierownika budowy
Chociaż istnieją ogólne zasady i wartości orientacyjne dotyczące rozstawu stempli, należy pamiętać, że ostateczne i wiążące wytyczne zawsze pochodzą z projektu budowlanego. Projekt ten uwzględnia specyfikę danej konstrukcji, rodzaj użytych materiałów i przewidywane obciążenia. Kierownik budowy jest osobą odpowiedzialną za nadzorowanie prac i egzekwowanie postanowień projektu. To on ma obowiązek sprawdzić, czy stemple są rozstawione zgodnie z zaleceniami i czy cała konstrukcja podpierająca jest stabilna. W przypadku nieprzewidzianych okoliczności lub wątpliwości, to kierownik budowy podejmuje kluczowe decyzje, zawsze stawiając bezpieczeństwo na pierwszym miejscu.
Kluczowe czynniki, od których zależy gęstość podparcia stropu
Wybór odpowiedniego rozstawu stempli nie jest przypadkowy. To wynik analizy kilku kluczowych zmiennych, które wspólnie determinują, jak gęsto musimy podeprzeć szalunek. Zaniedbanie któregokolwiek z tych czynników może skutkować problemami. Zrozumienie ich wzajemnego oddziaływania jest kluczem do zaprojektowania bezpiecznego i stabilnego systemu podparcia.
Typ stropu a technika podparcia: monolityczny, Teriva, filigran
Różne typy stropów wymagają odmiennych podejść do ich podparcia. W przypadku stropów monolitycznych, które wykonuje się wylewając beton na miejscu, konieczne jest pełne deskowanie i bardzo gęste podparcie, aby utrzymać ciężar ciekłego betonu. Natomiast stropy gęstożebrowe, takie jak popularna Teriva, składają się z prefabrykowanych belek i pustaków. Tutaj nie potrzebujemy pełnego deskowania wystarczą podpory montażowe umieszczone pod belkami. Podobnie jest ze stropami prefabrykowanymi, na przykład typu filigran, gdzie podpory montuje się pod gotowymi elementami. Każdy z tych systemów ma swoją specyfikę, która wpływa na rozmieszczenie i rodzaj potrzebnych podpór.
Grubość płyty i ciężar betonu – jak obliczyć obciążenie szalunku?
Kluczowym elementem wpływającym na potrzebę gęstszego podparcia jest ciężar, jaki musi przenieść szalunek. Pamiętajmy, że 1 m³ mieszanki betonowej waży około 2400 kg. Im grubsza płyta stropowa, tym większa objętość betonu na metr kwadratowy, a co za tym idzie większe obciążenie. Na przykład, strop o grubości 20 cm będzie znacznie cięższy niż strop 12-centymetrowy. Ta masa przekłada się bezpośrednio na nacisk na szalunek i stemple. Dlatego im większe obciążenie, tym gęściej musimy rozstawić podpory, aby rozłożyć ciężar na większą liczbę punktów podparcia.
Nośność systemu szalunkowego: rola dźwigarów, trójnogów i samych stempli
System szalunkowy to nie tylko pojedyncze stemple. To cały zespół współpracujących ze sobą elementów. Kluczową rolę odgrywają tu dźwigary (często nazywane belkami lub ryglami, np. popularne H20), które tworzą ruszt pod poszyciem szalunkowym. Na nich opiera się płyta szalunkowa, a następnie na nich spoczywa ciężar betonu. Dźwigary te przenoszą obciążenia na stemple. Sama nośność dźwigarów, ich rozstaw, a także stabilność i wytrzymałość samych stempli, są niezwykle ważne. Nie można zapominać również o trójnogach, które stabilizują stemple w pionie, zapobiegając ich przewróceniu się. Wszystkie te elementy muszą być dobrane odpowiednio do przewidywanych obciążeń, aby cały system działał bezpiecznie.

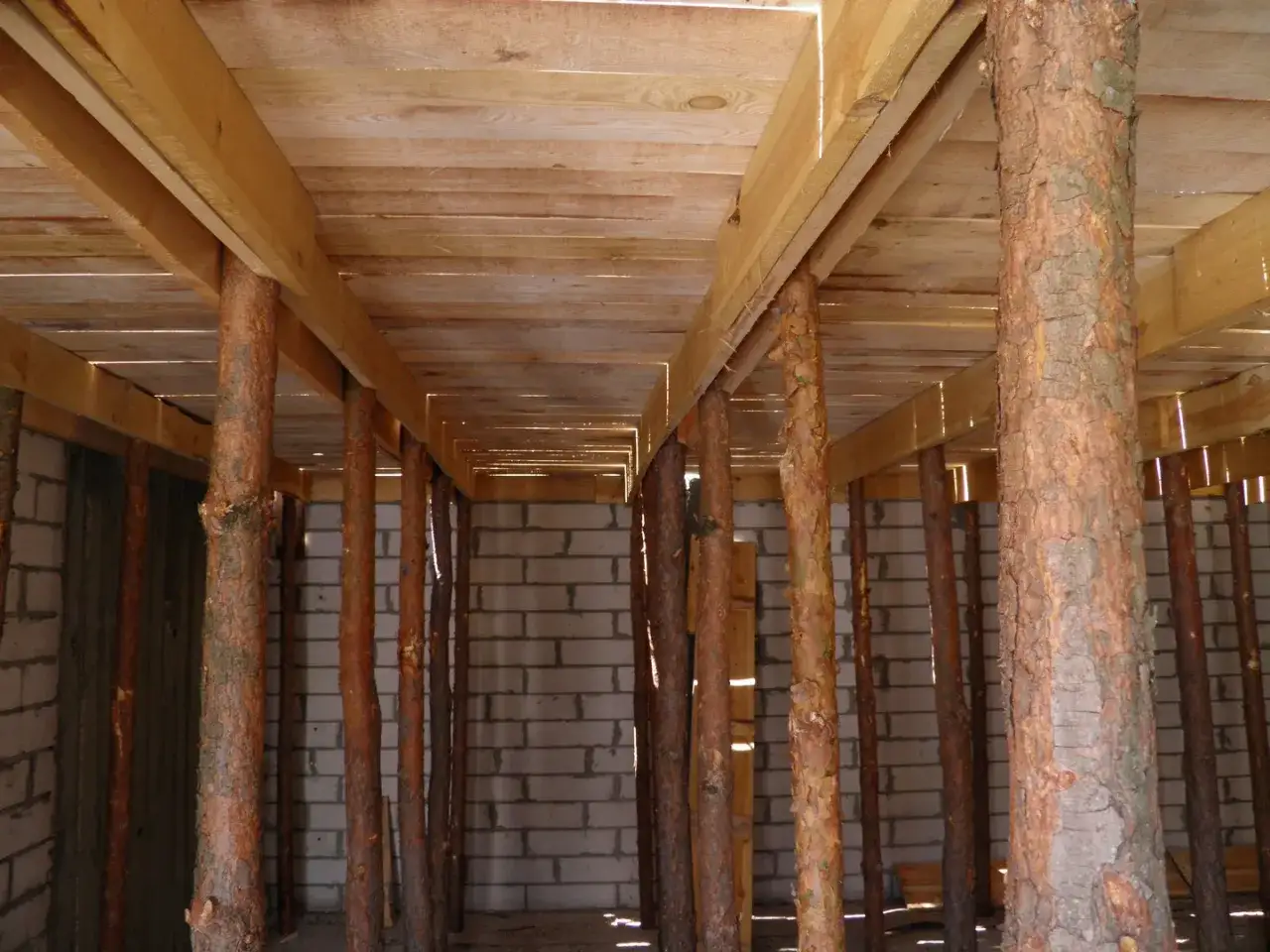

Rozstaw stempli pod stropem monolitycznym – konkretne wytyczne i liczby
Stropy monolityczne, ze względu na swoją konstrukcję, wymagają najdokładniejszego podejścia do kwestii podparcia. Tutaj nie ma miejsca na domysły precyzja jest kluczowa. Poniższe wytyczne są oparte na sprawdzonych praktykach i normach, ale zawsze należy je traktować jako punkt wyjścia, a ostateczne decyzje podejmować w oparciu o projekt budowlany.
Zasada ogólna: standardowy rozstaw dla typowych obciążeń do 500 kg/m²
Dla typowego stropu monolitycznego, gdzie przewidywane obciążenie nie przekracza 500 kg/m² (co obejmuje ciężar własny betonu i szalunku), najczęściej stosuje się rozstaw stempli w przedziale od 1,0 metra do 1,5 metra. Jest to wartość sprawdzona i bezpieczna dla większości standardowych sytuacji. Jednakże, warto zaznaczyć, że wielu doświadczonych wykonawców, dla zwiększenia pewności i bezpieczeństwa, decyduje się na nieco gęstszy rozstaw, często co 80-100 cm w obu kierunkach. Ta dodatkowa ostrożność nigdy nie zaszkodzi.
Kiedy należy zagęścić stemple? Podparcie przy większych grubościach i obciążeniach
Jeśli projekt przewiduje strop o większej grubości, lub jeśli wiemy, że strop będzie przenosił większe obciążenia (np. w budynkach użyteczności publicznej, gdzie obciążenia od ludzi i wyposażenia są wyższe), konieczne jest zagęszczenie stempli. W sytuacji, gdy obciążenie stropu przekracza wspomniane 500 kg/m², rozstaw stempli należy zmniejszyć do około 0,8 metra. Im grubsza i cięższa płyta betonowa, tym gęściej musimy rozstawić podpory, aby zapewnić równomierne rozłożenie ciężaru i zapobiec deformacjom szalunku.
Przelicznik na metry kwadratowe: ile stempli potrzebujesz na 100 m² stropu?
Aby lepiej zobrazować potrzebną ilość stempli, oto orientacyjne przeliczniki na metr kwadratowy w zależności od grubości stropu monolitycznego:
- 1215 cm: 1,01,2 stempla/m²
- 1620 cm: 1,21,5 stempla/m²
- 2125 cm: 1,51,8 stempla/m²
Bazując na tych danych, możemy oszacować potrzebną liczbę stempli na 100 m² stropu:
- Dla stropu o grubości 1215 cm potrzebujesz około 100120 stempli.
- Dla stropu o grubości 1620 cm około 120150 stempli.
- Dla stropu o grubości 2125 cm około 150180 stempli.
Pamiętaj, że są to wartości szacunkowe. Zawsze kieruj się projektem i zaleceniami kierownika budowy.

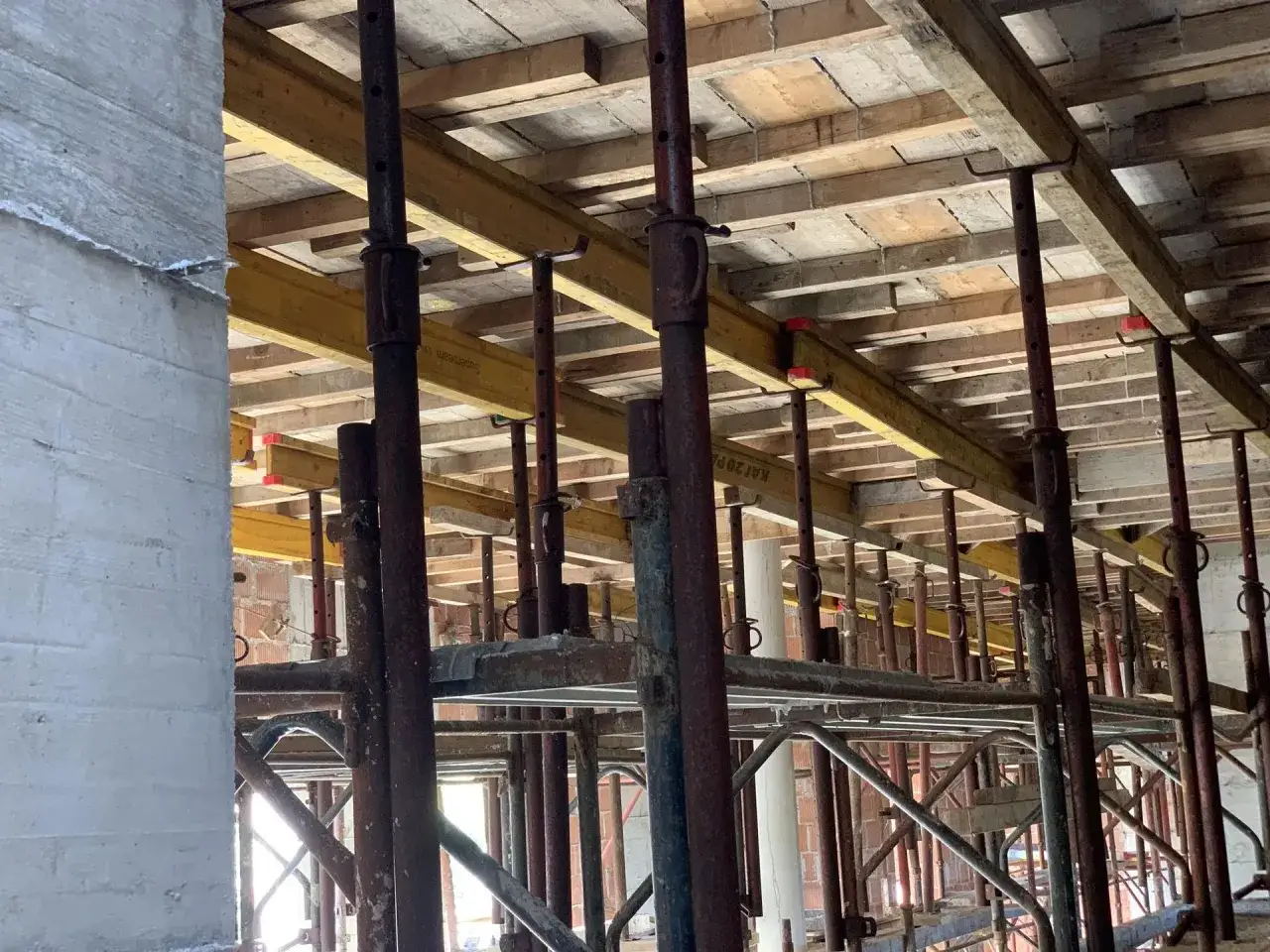

Jak prawidłowo rozstawić podpory montażowe pod stropem gęstożebrowym (np. Teriva)?
Stropy gęstożebrowe, takie jak popularne systemy Teriva, mają inną konstrukcję niż stropy monolityczne, co przekłada się na sposób ich podparcia. Tutaj nie potrzebujemy pełnego deskowania, a jedynie strategicznie rozmieszczonych podpór montażowych pod belkami stropowymi. Odpowiednie rozmieszczenie tych podpór jest kluczowe dla stabilności i prawidłowego przeniesienia obciążeń.
Liczba i rozmieszczenie podpór w zależności od rozpiętości belek stropowych
Kluczowym czynnikiem przy stropach gęstożebrowych jest rozpiętość belek stropowych. Oto zasady dotyczące liczby i rozmieszczenia podpór:
- Do 3,9 m rozpiętości: Wystarczy jedna podpora umieszczona dokładnie w połowie długości belki stropowej.
- Od 4,0 m do 6,0 m: Potrzebne są dwie podpory, rozmieszczone w równych odstępach, mniej więcej co 1/3 długości belki.
- Powyżej 6,2 m: W przypadku bardzo długich belek, konieczne jest zastosowanie trzech podpór, rozmieszczonych również w równych odstępach.
Stemplowanie w miejscach newralgicznych: pod żebrami rozdzielczymi i ściankami działowymi
W miejscach, gdzie występują dodatkowe obciążenia, na przykład tam, gdzie planowane są ścianki działowe na stropie, lub tam, gdzie projekt przewiduje tzw. żebra rozdzielcze (wzmacniające konstrukcję), konieczne jest zastosowanie wzmocnionego podparcia. Można to osiągnąć na kilka sposobów, na przykład przez ułożenie dwóch belek stropowych obok siebie w danym miejscu, lub przez zastosowanie dodatkowych, specjalnych żeber rozdzielczych, które przeniosą dodatkowe obciążenie na podpory.
Maksymalny dopuszczalny rozstaw podpór – czego nie wolno przekroczyć?
Niezależnie od rozpiętości belek, należy pamiętać, że maksymalny dopuszczalny rozstaw podpór montażowych pod belkami nie powinien przekraczać 2 metrów. Jest to graniczna wartość, której nie wolno przekraczać, aby zapewnić odpowiednie przeniesienie obciążeń. Ponadto, bardzo ważne jest, aby podpory ustawiać pod tzw. węzłami pasa dolnego kratownicy belek. Jest to miejsce, gdzie konstrukcja belki jest najmocniejsza i najlepiej przenosi obciążenia, co zapewnia optymalne działanie całego systemu.
Sztuka prawidłowego stemplowania krok po kroku
Nawet najlepiej dobrany rozstaw stempli nie zapewni stabilności, jeśli sam montaż systemu nie będzie wykonany prawidłowo. Oto kilka fundamentalnych zasad, które musisz przestrzegać, aby konstrukcja podpierająca była bezpieczna i efektywna.
Przygotowanie podłoża: dlaczego stabilny grunt to podstawa?
To absolutnie kluczowy etap, który często jest bagatelizowany. Stabilne i idealnie wypoziomowane podłoże to fundament całej konstrukcji podpierającej. Jeśli budujesz na gruncie, który jest miękki lub nierówny, musisz zastosować odpowiednie rozwiązania. Najczęściej polega to na umieszczeniu pod każdą podporą tzw. "stóp" wykonanych z grubych desek lub bali. Te "stopy" rozkładają ciężar pojedynczego stempla na większą powierzchnię, zapobiegając jego zapadaniu się w grunt pod wpływem nacisku betonu. Nierówności podłoża mogą prowadzić do nierównomiernego rozłożenia obciążeń, co z kolei może skutkować deformacją szalunku i stropu.
Pionowanie i stabilizacja: rola trójnogów i głowic
Stemple muszą być ustawione idealnie pionowo. Nawet niewielkie odchylenie od pionu może znacząco osłabić ich nośność i destabilizować całą konstrukcję. Tutaj z pomocą przychodzą trójnogi, które stanowią stabilną podstawę dla każdego stempla, zapobiegając jego przewróceniu. Dodatkowo, na górze stempli montuje się głowice mogą to być głowice krzyżowe lub widełkowe, które stabilizują dźwigary szalunkowe i zapobiegają ich przesuwaniu się. Współpraca stempla, trójnoga i głowicy zapewnia, że obciążenie jest przenoszone w sposób kontrolowany i równomierny.
Usztywnienie konstrukcji: jak i dlaczego należy stosować krzyżulce z desek?
Cała konstrukcja podpierająca musi tworzyć spójną i sztywną całość. Samo postawienie stempli i dźwigarów nie wystarczy. Aby zapobiec bocznym przemieszczeniom i utracie stabilności, całą konstrukcję należy odpowiednio usztywnić. Służą do tego tzw. tężniki lub krzyżulce wykonane z desek. Są to elementy, które łączą sąsiednie stemple ze sobą, tworząc stabilną kratownicę. Szczególnie ważne jest to w przypadku wysokich konstrukcji lub gdy występują obciążenia dynamiczne, na przykład podczas wibrowania betonu. Usztywnienie zapewnia, że system szalunkowy zachowuje swoją formę i nie ulega deformacjom.
7 najczęstszych błędów przy szalowaniu stropu, których musisz unikać
Błędy popełniane na etapie szalowania i stemplowania stropów mogą mieć bardzo poważne konsekwencje. Z mojej praktyki wynika, że pewne niedociągnięcia powtarzają się najczęściej. Oto lista najpowszechniejszych błędów, których należy bezwzględnie unikać, aby zapewnić bezpieczeństwo i jakość wykonania.
Zbyt duży rozstaw stempli – pozorna oszczędność, realne zagrożenie
Jest to jeden z najgroźniejszych błędów. Chęć zaoszczędzenia kilku stempli poprzez zwiększenie odstępów między nimi to prosta droga do przeciążenia pozostałych podpór. Może to prowadzić do ugięcia szalunku, pęknięcia dźwigarów, a w skrajnych przypadkach do całkowitego zawalenia się konstrukcji pod ciężarem betonu. Koszty naprawy takiego zdarzenia i ryzyko wypadku są nieporównywalnie wyższe niż wartość zaoszczędzonego materiału.
Niestabilne podłoże pod podporami – jak uniknąć zapadania się konstrukcji?
Kolejny bardzo częsty błąd. Niestabilne, miękkie lub nierówno przygotowane podłoże pod stemplami jest przepisem na katastrofę. Brak odpowiednich podkładek (np. wspomnianych "stóp" z desek) lub nierówności gruntu powodują, że stemple zaczynają się zapadać. Prowadzi to do nierównomiernego osiadania całego szalunku, a w konsekwencji do deformacji i uszkodzenia świeżo zabetonowanego stropu. Zawsze upewnij się, że podłoże jest stabilne, twarde i idealnie wypoziomowane.
Brak usztywnień bocznych i niestaranny montaż systemu
Konstrukcja szalunkowa musi być sztywna i stabilna nie tylko w pionie, ale także w poziomie. Brak lub niewłaściwe zastosowanie usztywnień bocznych (krzyżulców, tężników) sprawia, że cały system jest podatny na boczne przemieszczenia. Szczególnie niebezpieczne jest to podczas betonowania i wibrowania betonu, które generują obciążenia dynamiczne. Niestaranny montaż, luźne połączenia czy niedokręcone elementy również osłabiają konstrukcję i zwiększają ryzyko jej destabilizacji.
Przeczytaj również: Projekt indywidualny czy gotowy: Jak wybrać idealny dom dla siebie?
Przedwczesne rozszalowanie – kiedy bezpiecznie można usunąć stemple?
Beton potrzebuje czasu, aby osiągnąć odpowiednią wytrzymałość i móc samodzielnie przenosić obciążenia. Usunięcie stempli zbyt wcześnie jest bardzo niebezpieczne i może prowadzić do ugięcia lub pęknięcia stropu. Czas potrzebny na osiągnięcie wymaganej wytrzymałości zależy od wielu czynników, takich jak klasa betonu, temperatura otoczenia i wilgotność. Zawsze należy kierować się wytycznymi zawartymi w projekcie budowlanym oraz zaleceniami kierownika budowy. Zazwyczaj minimalny czas utrzymywania stempli to kilka do kilkunastu dni, ale nigdy nie należy podejmować tej decyzji pochopnie.
- Niewłaściwy dobór stempli: Używanie stempli o niewystarczającej nośności, uszkodzonych lub nieprzystosowanych do danego obciążenia jest fundamentalnym błędem. Każdy stempel ma określoną nośność, którą należy respektować.
- Brak kontroli i regulacji: Szalowanie to proces dynamiczny. Należy regularnie kontrolować pionowość i stabilność stempli, a w razie potrzeby dokonywać regulacji, zwłaszcza w trakcie betonowania.
- Niewłaściwe składowanie materiałów: Kumulowanie ciężkich materiałów budowlanych (np. worków z cementem, zbrojenia) bezpośrednio na świeżo zabetonowanym stropie lub w pobliżu niestabilnego szalunku jest niedopuszczalne i może doprowadzić do jego uszkodzenia lub zawalenia.
