Ten artykuł szczegółowo odpowie na pytanie, czy układanie przewodów elektrycznych bezpośrednio w posadzce betonowej, bez dodatkowej rury ochronnej (peszla), jest zgodne z przepisami, bezpieczne i praktyczne w polskich warunkach. Poznasz obowiązujące normy, potencjalne ryzyka oraz zalecane metody, które pomogą Ci podjąć świadomą decyzję podczas planowania instalacji elektrycznej w Twoim domu lub obiekcie.
Kluczowe informacje o układaniu przewodów elektrycznych w posadzce bez peszla
- Polskie przepisy nie zabraniają wprost układania przewodów w posadzce, ale wymagają możliwości ich wymiany bez naruszania konstrukcji budynku.
- Bez peszla można układać jedynie specjalne kable o wzmocnionej izolacji, np. typu YKY, odporne na wilgoć i uszkodzenia mechaniczne.
- Główne ryzyka to brak możliwości wymiany przewodu w razie awarii, uszkodzenia mechaniczne podczas prac budowlanych oraz naprężenia konstrukcyjne.
- Rezygnacja z peszla to pozorna oszczędność, która w dłuższej perspektywie generuje wysokie koszty i problemy z modernizacją.
- W przypadku konieczności ułożenia bez peszla, kluczowe jest precyzyjne planowanie trasy, solidne mocowanie i dokładna dokumentacja powykonawcza.
- Peszel, zwłaszcza o podwyższonej wytrzymałości mechanicznej, jest rekomendowanym rozwiązaniem, zapewniającym bezpieczeństwo i łatwość serwisu.
Przewody w posadzce bez peszla: Czy to zgodne z prawem i zdrowym rozsądkiem?
Dylemat, czy można układać przewody elektryczne bezpośrednio w betonowej wylewce, bez użycia rury osłonowej, pojawia się często wśród inwestorów i wykonawców. Choć przepisy techniczne mogą nie zawierać kategorycznego zakazu, to praktyka budowlana i zasady bezpieczeństwa często podpowiadają rozwiązania bardziej rozważne i długoterminowo korzystne. Warto przyjrzeć się temu zagadnieniu bliżej, aby uniknąć potencjalnych problemów w przyszłości.
Główne pytanie inwestorów: Można czy nie można?
Odpowiedź na to pytanie nie jest jednoznaczna, ale wymaga pewnego wyważenia. Formalnie, polskie przepisy nie zabraniają wprost układania przewodów elektrycznych bezpośrednio w posadzce. Kluczowym wymogiem, który należy spełnić, jest jednak zapewnienie możliwości wymiany przewodów bez konieczności naruszania konstrukcji budynku. To właśnie ten zapis stanowi podstawę do dalszej analizy i często przesądza o konieczności stosowania dodatkowych zabezpieczeń.
Co mówią przepisy, a co podpowiada praktyka budowlana?
Wspomniany wymóg wymienialności instalacji jest zapisany w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W praktyce, aby spełnić ten wymóg, najczęściej stosuje się rury osłonowe, czyli popularne peszle. Umożliwiają one swobodne wyciągnięcie starego i wprowadzenie nowego przewodu bez konieczności kucia posadzki. Choć dopuszcza się układanie przewodów typu YKY bezpośrednio w wylewce ze względu na ich wzmocnioną izolację, praktyka budowlana i doświadczeni specjaliści zdecydowanie zalecają stosowanie peszli o podwyższonej wytrzymałości mechanicznej, na przykład tych o oznaczeniu 750N. Zapewniają one dodatkową warstwę ochronną, która jest nieoceniona zarówno podczas prac budowlanych, jak i w późniejszej eksploatacji budynku. Rezygnacja z peszla, choć może wydawać się oszczędnością, w dłuższej perspektywie często generuje znacznie wyższe koszty związane z potencjalnymi awariami i modernizacjami.
Co na to polskie normy? Analiza kluczowych zapisów
Polskie normy i przepisy budowlane stanowią fundament bezpiecznego i trwałego budownictwa. Ich celem jest zapewnienie nie tylko funkcjonalności, ale przede wszystkim bezpieczeństwa użytkowania obiektów budowlanych. W kontekście instalacji elektrycznych, a w szczególności sposobu ich prowadzenia w posadzkach, kluczowe zapisy normatywne determinują dopuszczalne rozwiązania.
Wymóg wymienialności instalacji: Dlaczego ten zapis jest decydujący?
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, zawiera fundamentalny zapis dotyczący instalacji elektrycznych: muszą one być wykonane w sposób umożliwiający ich wymianę bez naruszania konstrukcji budynku. Ten wymóg jest kluczowy, ponieważ instalacja elektryczna, podobnie jak inne systemy w budynku, może ulec uszkodzeniu, zużyciu lub wymagać modernizacji w związku ze zmianą przepisów lub potrzeb użytkowników. Brak możliwości wymiany przewodu bez generowania kosztownych i uciążliwych prac remontowych, takich jak kucie posadzki, jest poważnym problemem technicznym i ekonomicznym. Zapewnienie wymienialności gwarantuje długoterminową funkcjonalność, bezpieczeństwo i możliwość adaptacji instalacji do przyszłych potrzeb.
Norma PN-HD 60364 a sposób prowadzenia tras kablowych w podłodze
Norma PN-HD 60364, która określa wymagania dla instalacji elektrycznych niskiego napięcia w budynkach, zawiera szczegółowe wytyczne dotyczące prowadzenia tras kablowych. W przypadku instalacji podłogowych, norma ta kładzie nacisk na zapewnienie odpowiedniej ochrony mechanicznej przewodów oraz ich odporności na czynniki zewnętrzne, takie jak wilgoć czy chemikalia obecne w betonie. Zaleca się prowadzenie przewodów w sposób uporządkowany, zazwyczaj równolegle lub prostopadle do ścian, co ułatwia późniejszą lokalizację i ewentualne prace serwisowe. Istotne jest również zachowanie odpowiednich odległości od innych instalacji, na przykład co najmniej 10 cm od instalacji gazowej, aby zminimalizować ryzyko wzajemnych oddziaływań. Prawidłowe prowadzenie tras kablowych zgodnie z normą to podstawa bezpiecznej i funkcjonalnej instalacji.
Rola kierownika budowy i elektryka z uprawnieniami w podejmowaniu decyzji
Ostateczna odpowiedzialność za zgodność instalacji elektrycznej z obowiązującymi przepisami i normami spoczywa na kierowniku budowy oraz elektryku posiadającym odpowiednie uprawnienia. To oni, opierając się na swojej wiedzy technicznej, doświadczeniu i znajomości przepisów, podejmują kluczowe decyzje dotyczące sposobu wykonania instalacji. Ich rolą jest nie tylko nadzorowanie prac, ale także zapewnienie, że wszystkie rozwiązania są bezpieczne, zgodne z prawem i uwzględniają długoterminowe potrzeby użytkowników. Podejmowanie decyzji o rezygnacji z peszli w posadzce, motywowane jedynie pozornymi oszczędnościami, jest działaniem ryzykownym i niezgodnym z dobrymi praktykami budowlanymi.
Nie każdy kabel to wytrzyma: Jakie przewody można zatopić w betonie?
Wybór odpowiedniego typu przewodu elektrycznego jest absolutnie kluczowy, jeśli rozważamy jego ułożenie bezpośrednio w betonowej wylewce. Nie wszystkie kable dostępne na rynku są przystosowane do tak trudnych warunków pracy. Zastosowanie niewłaściwego typu przewodu może prowadzić do szybkiej degradacji izolacji, a w konsekwencji do poważnych awarii i zagrożenia bezpieczeństwa.
Charakterystyka kabli YKY: Budowa i właściwości, które pozwalają na pracę w trudnych warunkach
Kable typu YKY to przewody, które zostały zaprojektowane z myślą o trudnych warunkach instalacyjnych, w tym do układania bezpośrednio w ziemi, w betonie czy w kanałach kablowych. Ich budowa charakteryzuje się zastosowaniem wzmocnionej izolacji wykonanej z polwinitu (PVC). Ta specjalna izolacja zapewnia wysoką odporność na wilgoć, uszkodzenia mechaniczne oraz agresywne środowisko chemiczne, które może występować w betonie. Dzięki tym właściwościom, kable YKY są w stanie przetrwać w warunkach, w których standardowe przewody podtynkowe uległyby szybkiemu zniszczeniu.
Dlaczego zwykłe przewody podtynkowe (YDYp) absolutnie się nie nadają?
Standardowe przewody podtynkowe, takie jak popularne YDYp, są przeznaczone do montażu w tynku lub wewnątrz ścian. Nie posiadają one odpowiedniej ochrony mechanicznej ani wystarczającej odporności na wilgoć, która jest nieodłącznym elementem procesu betonowania i późniejszej eksploatacji posadzki. Zatopienie takiego przewodu w betonie niemal gwarantuje jego szybką degradację. Wilgoć przenikająca przez uszkodzoną izolację może prowadzić do zwarć, porażenia prądem i pożaru. Dlatego też, stosowanie przewodów YDYp bezpośrednio w posadzce jest nie tylko niezgodne z zasadami sztuki budowlanej, ale przede wszystkim skrajnie niebezpieczne.
Oznaczenia, które musisz znać: YKY a YKYżo – różnice i zastosowanie
Wśród kabli przeznaczonych do układania w trudnych warunkach, często spotykamy oznaczenia YKY oraz YKYżo. Litera "Y" na początku oznacza izolację z polwinitu (PVC). Kolejne "K" odnosi się do zbrojenia, a "Y" po nim do powłoki zewnętrznej również z polwinitu. Różnica pojawia się przy oznaczeniu "żo", które wskazuje na zastosowanie drutu stalowego w powłoce, co dodatkowo zwiększa ochronę mechaniczną kabla. Kable YKY są odpowiednie do układania w betonie, natomiast YKYżo oferują jeszcze wyższy stopień ochrony, co może być istotne w miejscach szczególnie narażonych na uszkodzenia mechaniczne. Zawsze należy dokładnie sprawdzić przeznaczenie danego kabla zgodnie z jego specyfikacją techniczną.
Zalety i (poważne) wady: Kiedy rezygnacja z peszla może być rozważana?
Decyzja o rezygnacji z peszla przy układaniu przewodów elektrycznych w posadzce może wydawać się kusząca ze względu na potencjalne oszczędności. Jednakże, analiza długoterminowych konsekwencji i potencjalnych ryzyk jasno pokazuje, że lista wad takiego rozwiązania jest znacznie dłuższa i poważniejsza niż jakiekolwiek pozorne korzyści.
Pozorna oszczędność czasu i materiałów: Czy to się naprawdę opłaca?
Argumentem przemawiającym za rezygnacją z peszla jest zazwyczaj niższy koszt zakupu materiałów nie kupujemy dodatkowych rur osłonowych. Może się również wydawać, że czas potrzebny na instalację jest krótszy, ponieważ pomijamy etap układania i mocowania peszli. Należy jednak pamiętać, że jest to pozorna oszczędność. Koszty związane z ewentualnymi awariami, koniecznością kucia posadzki w celu naprawy lub modernizacji, a także potencjalne problemy z uzyskaniem ubezpieczenia w przypadku pożaru spowodowanego wadliwą instalacją, mogą wielokrotnie przewyższyć pierwotne oszczędności. Długoterminowe koszty i ryzyko zdecydowanie przeważają nad krótkoterminowymi korzyściami.
Lista ryzyk: Najczęstsze awarie i problemy przy braku rury osłonowej
Układanie przewodów elektrycznych bezpośrednio w posadzce, bez stosowania peszla, wiąże się z szeregiem poważnych ryzyk. Do najczęstszych i najbardziej problematycznych należą:
- Brak możliwości wymiany: W przypadku awarii, uszkodzenia mechanicznego przewodu lub potrzeby modernizacji instalacji (np. zwiększenia obciążenia obwodu), jedynym rozwiązaniem jest kucie posadzki na dużej powierzchni, co generuje ogromne koszty i utrudnienia.
- Ryzyko uszkodzenia mechanicznego: Przewód może zostać uszkodzony już na etapie prac budowlanych podczas deptania, uderzenia narzędziem, nacisku taczek z betonem, a także w późniejszej eksploatacji, na przykład podczas wiercenia w podłodze.
- Naprężenia konstrukcyjne: Praca budynku, wynikająca z osiadania fundamentów, zmian temperatury czy obciążeń, może prowadzić do naprężeń w posadzce. Bez dodatkowej ochrony, przewód jest bezpośrednio narażony na te siły, co może skutkować uszkodzeniem izolacji.
- Inne ryzyka: Brak peszla utrudnia również lokalizację dokładnego miejsca uszkodzenia przewodu, a także nie zapewnia ochrony przed gryzoniami, które mogą przegryźć izolację.
Problem nie do przeskoczenia: Brak możliwości modernizacji i rozbudowy instalacji
Jednym z najpoważniejszych problemów związanych z brakiem peszla jest praktycznie całkowite uniemożliwienie jakiejkolwiek przyszłej modernizacji lub rozbudowy instalacji elektrycznej bez drastycznej ingerencji w konstrukcję podłogi. W dzisiejszych czasach, gdy zapotrzebowanie na energię elektryczną stale rośnie, a technologie ewoluują, elastyczność instalacji jest kluczowa. Brak możliwości łatwego dodania nowych obwodów, wymiany przewodów na grubsze lub doprowadzenia zasilania w nowe miejsca znacząco obniża funkcjonalność budynku i jego wartość rynkową w przyszłości.
Jak prawidłowo ułożyć kable bez peszla, jeśli musisz to zrobić? Instrukcja minimalizacji ryzyka
Chociaż układanie przewodów elektrycznych bezpośrednio w betonowej wylewce bez peszla zdecydowanie nie jest zalecane, istnieją specyficzne sytuacje, w których wykonawca może się na to zdecydować, na przykład ze względu na bardzo ograniczone miejsce lub szczególne warunki techniczne. W takich przypadkach kluczowe jest maksymalne zminimalizowanie ryzyka poprzez rygorystyczne przestrzeganie określonych procedur i zasad.
Krok 1: Planowanie trasy – jak unikać stref o dużym obciążeniu i kolizji z innymi instalacjami?
Precyzyjne zaplanowanie trasy kablowej jest absolutnie fundamentalne. Należy unikać miejsc, które są lub będą narażone na duże obciążenia mechaniczne, takie jak strefy pod ciężkimi meblami, w miejscach częstego ruchu pieszego czy w pobliżu punktów, gdzie planowane jest wiercenie w podłodze. Zgodnie z przepisami, przewody powinny być prowadzone w sposób uporządkowany, równolegle lub prostopadle do ścian. Niezwykle ważne jest również zachowanie odpowiednich odległości od innych instalacji, na przykład co najmniej 10 cm od instalacji gazowej, aby zapobiec potencjalnym kolizjom i zagrożeniom. Dokładne wyznaczenie trasy na planie jest pierwszym krokiem do zminimalizowania ryzyka.

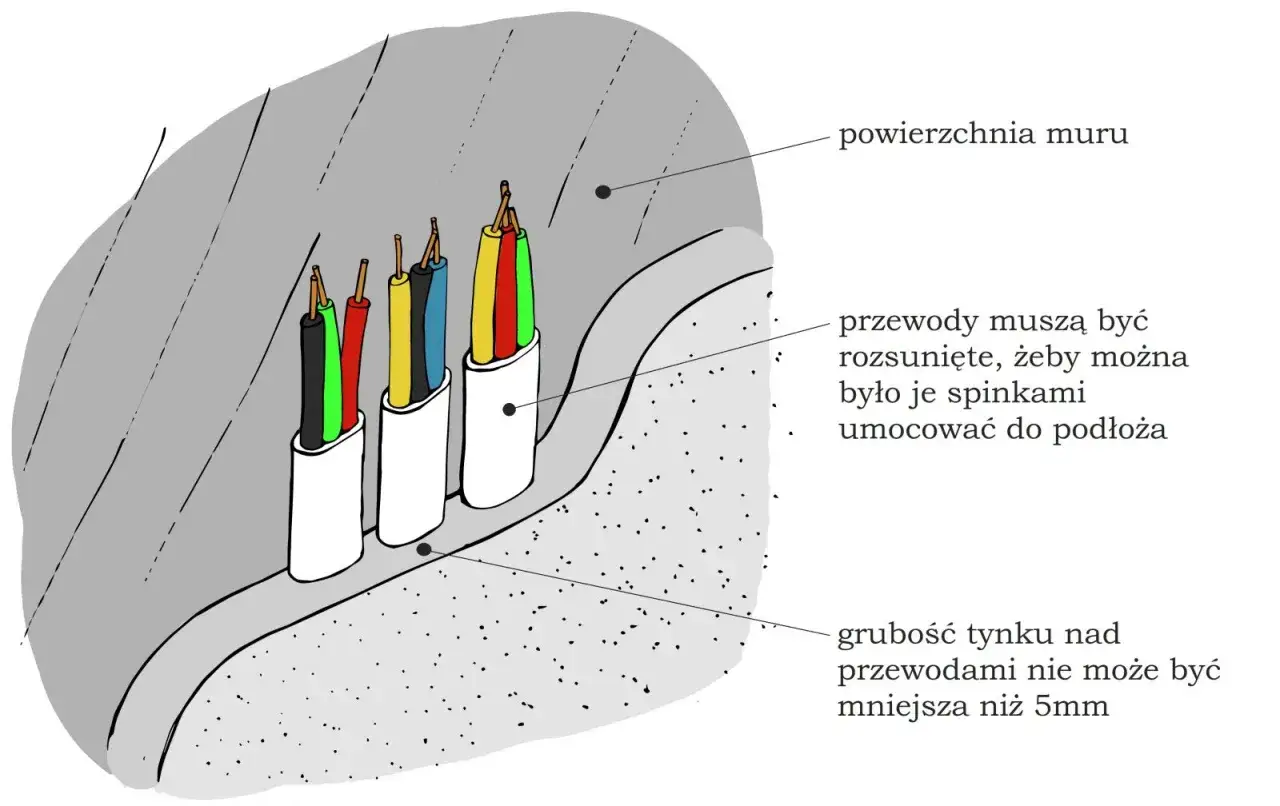

Krok 2: Mocowanie przewodów do podłoża, aby nie przemieściły się podczas betonowania
Stabilne mocowanie przewodów do podłoża przed wylaniem betonu jest kluczowe, aby zapobiec ich przemieszczeniu, zgnieceniu lub uszkodzeniu w trakcie prac budowlanych. Można w tym celu wykorzystać specjalne opaski kablowe, uchwyty montażowe lub listwy przytwierdzone do podłoża. Ważne jest, aby mocowania były solidne i rozmieszczone w odpowiednich odstępach, zapewniając stabilność całej trasy kablowej. Przewody powinny być ułożone w sposób zapewniający ich nienaruszoną izolację, bez ostrych zagięć, które mogłyby prowadzić do naprężeń.
Krok 3: Ochrona na etapie wylewki – jak zabezpieczyć instalację przed ekipą budowlaną?
Podczas samego procesu wylewania posadzki, ułożone przewody są szczególnie narażone na uszkodzenia mechaniczne. Ekipa budowlana, poruszając się po mokrym betonie, może nieświadomie uszkodzić izolację przewodów przez deptanie, uderzanie narzędziami lub nacisk taczek. Aby temu zapobiec, zaleca się stosowanie tymczasowych osłon w newralgicznych miejscach lub wyraźne oznakowanie tras kablowych. Komunikacja z ekipą budowlaną i zwrócenie jej uwagi na obecność instalacji elektrycznej pod jej stopami jest również niezwykle istotne.
Krok 4: Dokumentacja powykonawcza – dlaczego dokładny plan jest niezbędny?
Sporządzenie szczegółowej dokumentacji powykonawczej, zawierającej precyzyjne plany tras kablowych z dokładnym wymiarowaniem, jest absolutnie niezbędne w przypadku układania przewodów bez peszla. Jest to jedyny sposób na późniejsze, bezpieczne zlokalizowanie przewodów w posadzce. Bez takiego dokumentu, każda przyszła ingerencja w podłogę czy to wiercenie, czy remont będzie obarczona ogromnym ryzykiem uszkodzenia instalacji elektrycznej. Dokumentacja ta stanowi gwarancję bezpieczeństwa i możliwości serwisowych w przyszłości.
Awaria pod posadzką: Co zrobić, gdy kabel ulegnie uszkodzeniu?
Niestety, scenariusz awarii kabla elektrycznego zatopionego bezpośrednio w betonie, bez dodatkowej ochrony w postaci peszla, jest niezwykle problematyczny i zazwyczaj bardzo kosztowny. Brak możliwości łatwej wymiany sprawia, że naprawa staje się skomplikowanym i inwazyjnym procesem.
Scenariusz grozy: Kucie nowej posadzki jako jedyna metoda naprawy
W większości przypadków, gdy kabel elektryczny ułożony bezpośrednio w betonie ulegnie uszkodzeniu, jedynym skutecznym rozwiązaniem jest kucie posadzki na znacznym obszarze. Jest to proces niezwykle pracochłonny, generujący wysokie koszty robocizny i materiałów. Dodatkowo, wiąże się z dużymi utrudnieniami w użytkowaniu obiektu, hałasem i kurzem. Skala zniszczeń i konieczność późniejszego remontu podłogi sprawiają, że koszty takiej naprawy mogą wielokrotnie przewyższyć pierwotne oszczędności wynikające z rezygnacji z peszla. Jest to bezpośrednia konsekwencja braku możliwości wymiany przewodu, o której mowa w przepisach.
Jak zlokalizować miejsce uszkodzenia kabla zatopionego w betonie?
Lokalizacja uszkodzenia przewodu elektrycznego zatopionego w betonie wymaga zastosowania specjalistycznego sprzętu i wiedzy. Do dostępnych metod należą między innymi reflektometria, precyzyjne pomiary rezystancji izolacji czy badania termowizyjne. Niestety, skuteczność tych metod może być ograniczona, zwłaszcza jeśli nie posiadamy dokładnej dokumentacji powykonawczej tras kablowych. Nawet precyzyjne zlokalizowanie miejsca awarii nie eliminuje jednak konieczności kucia posadzki w celu przeprowadzenia naprawy lub wymiany uszkodzonego fragmentu przewodu.
Bezpieczniejsze alternatywy: Dlaczego peszel to wciąż najlepszy przyjaciel instalatora?
Podsumowując dotychczasowe rozważania, jasno widać, że pomimo pozornych oszczędności, jakie może przynieść rezygnacja z peszla, to właśnie rura osłonowa pozostaje najlepszym, najbezpieczniejszym i najbardziej praktycznym rozwiązaniem do prowadzenia instalacji elektrycznych w posadzkach. Zapewnia ona ochronę przewodów, ułatwia serwisowanie i modernizację, a także jest zgodna z duchem obowiązujących przepisów.
Peszel gładki (rura PCV) vs. karbowany: Co wybrać do instalacji podłogowej?
Wybór między peszlem gładkim (rury PCV) a karbowanym zależy od specyficznych wymagań instalacji. Peszel gładki charakteryzuje się mniejszym oporem przy wciąganiu przewodów, co ułatwia pracę. Peszel karbowany, dzięki swojej elastycznej strukturze, jest często łatwiejszy do układania w łukach i zakrętach. Jednak do instalacji podłogowych, gdzie kluczowa jest wytrzymałość mechaniczna, zdecydowanie zaleca się stosowanie peszli o podwyższonej odporności, na przykład tych o oznaczeniu 750N (wytrzymałość na ściskanie). Takie peszle zapewniają lepszą ochronę kabli przed uszkodzeniami mechanicznymi podczas prac budowlanych i w trakcie eksploatacji.
Prawidłowy montaż peszla w posadzce: Kluczowe zasady
Prawidłowy montaż peszla w posadzce to gwarancja jego skuteczności. Kluczowe zasady obejmują: odpowiednie mocowanie rur do podłoża, aby nie przemieszczały się podczas wylewania betonu; zachowanie ewentualnych spadków, jeśli instalacja ma odprowadzać wilgoć; unikanie ostrych zagięć, które mogłyby utrudnić wciąganie kabli lub je uszkodzić; zapewnienie ciągłości rur (łączenie za pomocą odpowiednich złączek) oraz skuteczne zabezpieczenie przed zalaniem betonem podczas wylewania posadzki. Pamiętajmy, że głównym celem peszla jest ochrona kabla i umożliwienie jego łatwej wymiany w przyszłości.
Przeczytaj również: Jakie deski do wytyczenia budynku? Rodzaje i metody wyboru
Puszki podłogowe: Estetyczny i funkcjonalny sposób na dostęp do instalacji
Instalacja elektryczna w peszlu w posadzce może być uzupełniona o puszki podłogowe. Są to specjalne, zazwyczaj wpuszczane w posadzkę obudowy, które zapewniają estetyczny i funkcjonalny dostęp do punktów instalacyjnych, takich jak gniazdka elektryczne, punkty multimedialne czy przyłącza sieciowe. Puszki podłogowe, wykonane z materiałów odpornych na wilgoć i obciążenia mechaniczne, pozwalają na łatwy dostęp do przewodów bez konieczności kucia całej posadzki. Stanowią one doskonałe rozwiązanie dla nowoczesnych, elastycznych i łatwych w serwisowaniu instalacji.
