Słupy podtrzymujące dach to kluczowe elementy konstrukcyjne, które przenoszą obciążenia z dachu na niższe partie budynku, takie jak stropy czy fundamenty. Ich rola jest fundamentalna dla bezpieczeństwa i stabilności całej konstrukcji. W zależności od projektu, materiału i przeznaczenia, stosuje się różne rodzaje słupów, a ich prawidłowy dobór, montaż i ewentualne modyfikacje wymagają wiedzy i doświadczenia. Ten artykuł przeprowadzi Cię przez najważniejsze aspekty związane ze słupami nośnymi, od ich podstawowej funkcji, przez rodzaje materiałów i technologii, po kluczowe zasady projektowania i wykonawstwa, odpowiadając na Twoje pytania i pomagając podjąć świadome decyzje.
Słupy podtrzymujące dach – co musisz wiedzieć, zanim podejmiesz kluczowe decyzje?

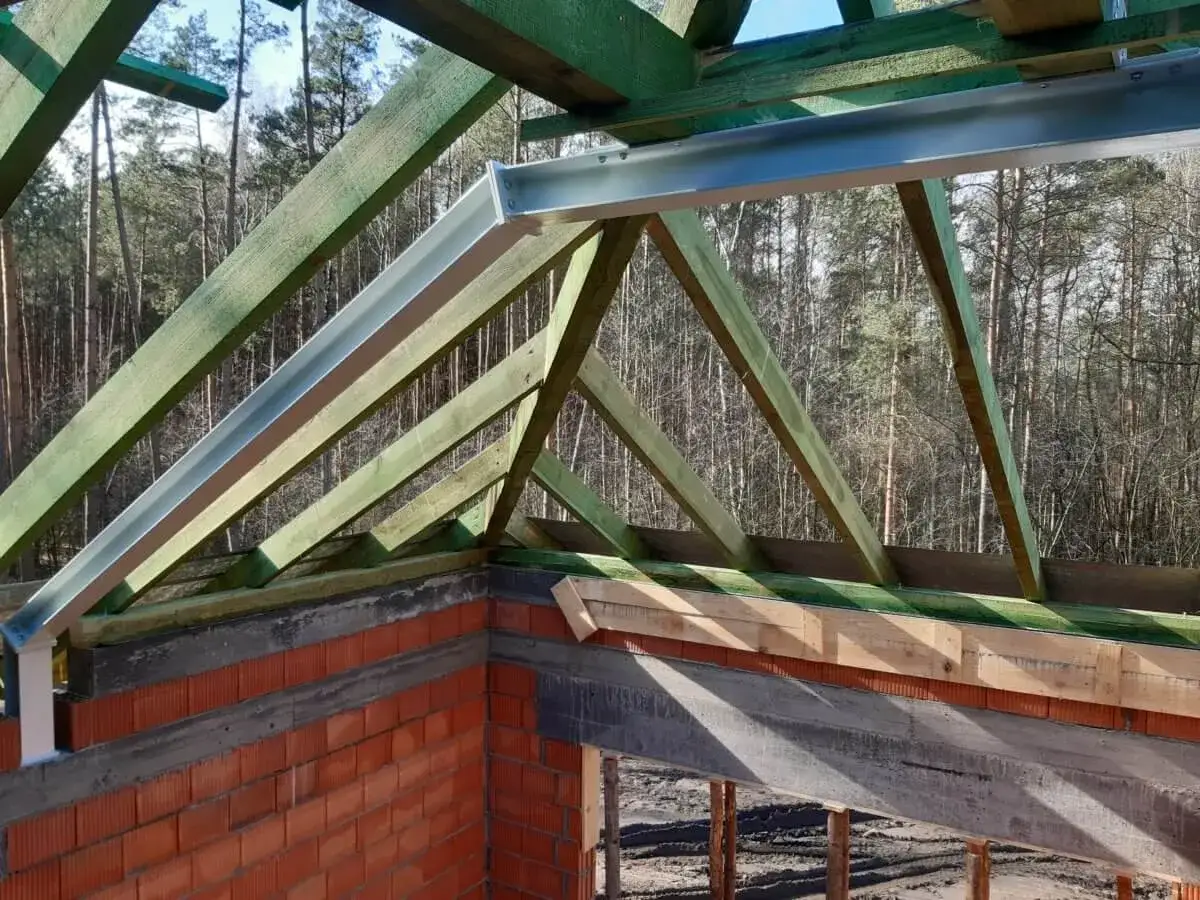

Słupy podtrzymujące dach to fundament bezpieczeństwa każdej konstrukcji budowlanej. Ich zadanie wykracza daleko poza zwykłe "podpieranie" są one kluczowym elementem przenoszącym obciążenia z górnych partii budynku, w tym przede wszystkim z dachu, na niższe kondygnacje, aż do fundamentów. Bez nich cała konstrukcja byłaby narażona na niestabilność i potencjalne zawalenie. Zrozumienie ich roli w architekturze budynku jest absolutnie kluczowe, zanim podejmiemy jakiekolwiek decyzje projektowe lub remontowe. Słupy te ściśle współpracują z więźbą dachową, stanowiąc stabilną podporę dla płatwi poziomych belek, na których z kolei opierają się krokwie. Wyróżniamy kilka rodzajów płatwi: płatwie kalenicowe, które znajdują się na samym szczycie dachu, płatwie pośrednie, wspierające krokwie na jego środkowej części, oraz płatwie stopowe, znane również jako murłaty, które opierają się na ścianach nośnych i stanowią podstawę dla całego układu krokwi. Zrozumienie tej złożonej zależności między słupami, płatwiami a krokiewami jest niezbędne do zapewnienia integralności i bezpieczeństwa całej konstrukcji dachowej.

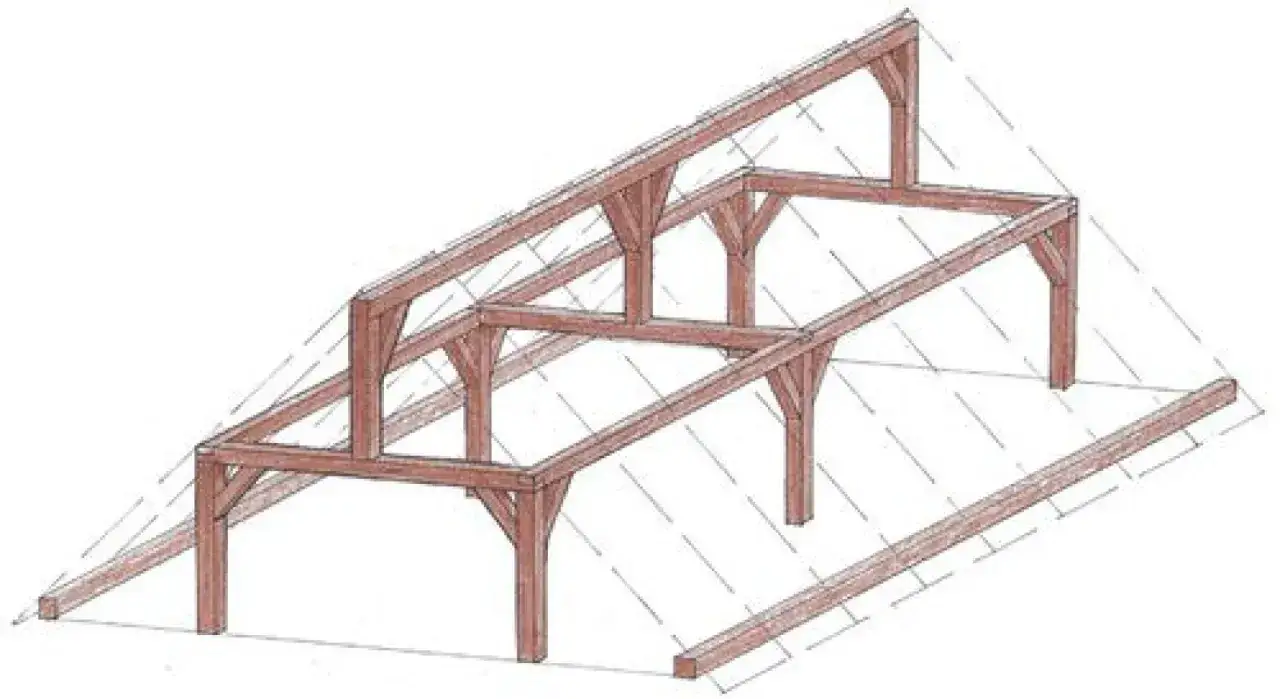

Rodzaje słupów nośnych – przewodnik po materiałach i technologiach
Wybór odpowiedniego materiału i technologii wykonania słupa nośnego to decyzja, która ma fundamentalne znaczenie dla trwałości, wytrzymałości i estetyki całej konstrukcji. Rynek oferuje szeroki wachlarz rozwiązań, z których każde ma swoje unikalne zalety i zastosowania.
Słupy drewniane – klasyka w nowoczesnym wydaniu

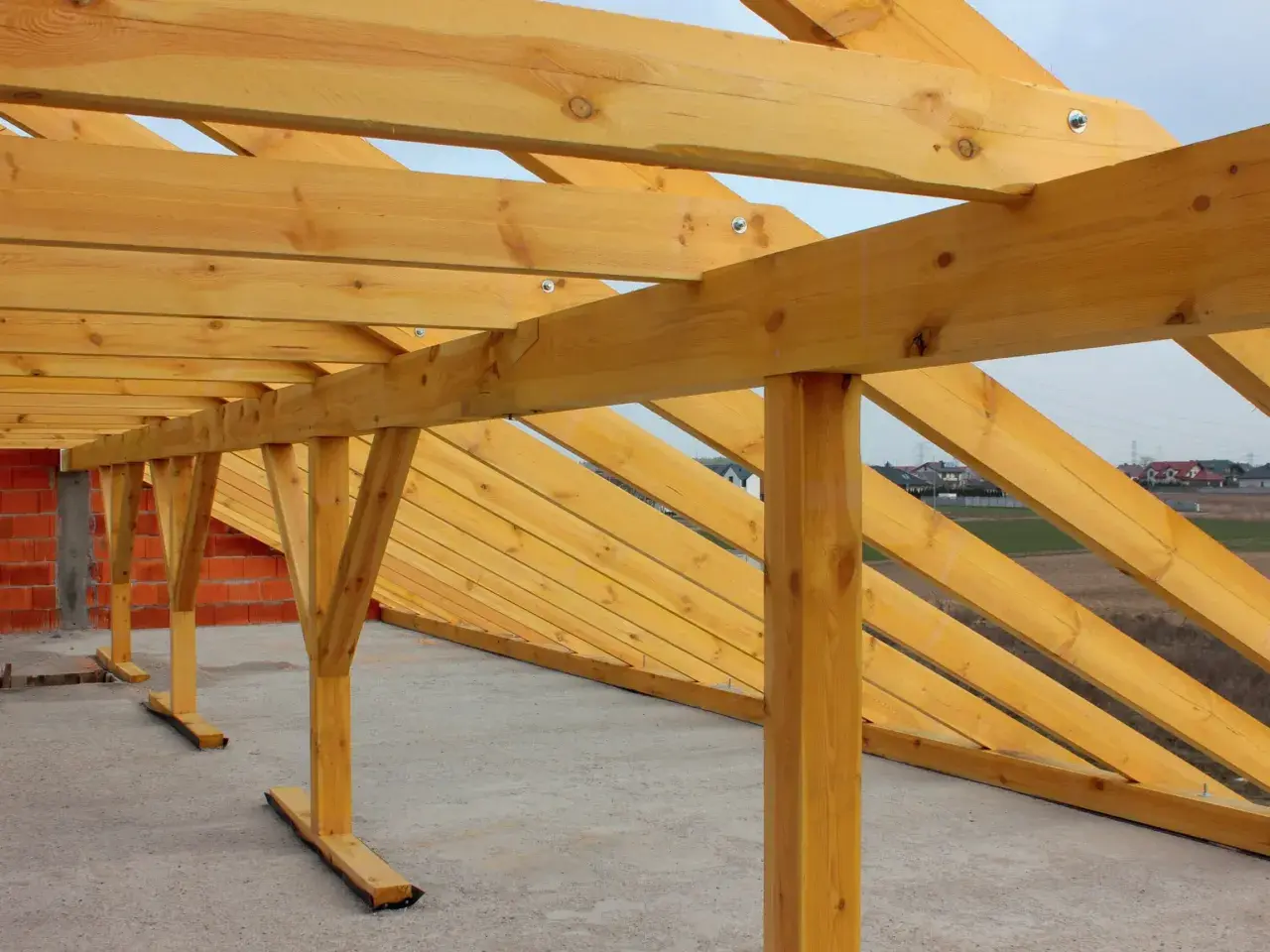

Słupy drewniane to odwieczny wybór w budownictwie, ceniony za naturalny wygląd i stosunkowo łatwą obróbkę. Najczęściej spotykamy je w budownictwie jednorodzinnym, a także przy budowie wiat, pergoli czy zadaszeń tarasów. Drewno lite, dostępne w popularnych przekrojach takich jak 14x14 cm czy 16x16 cm, jest rozwiązaniem sprawdzonym i ekonomicznym. Jednakże, dla konstrukcji wymagających większej stabilności wymiarowej i podwyższonej wytrzymałości, zdecydowanie rekomendowane jest drewno klejone warstwowo, znane jako drewno BSH (Brettschichtholz) lub KVH (Konstruktionsvollholz). Drewno klejone jest znacznie mniej podatne na paczenie i wypaczanie, co czyni je idealnym wyborem dla konstrukcji narażonych na zmienne warunki atmosferyczne, takich jak zewnętrzne zadaszenia czy elementy elewacyjne. Dobór odpowiedniego przekroju słupa powinien być zawsze uzależniony od przewidywanych obciążeń od lekkich konstrukcji tarasowych po ciężkie elementy nośne domu jednorodzinnego.
Słupy stalowe – siła i elegancja w jednym
Stal od lat króluje w budownictwie przemysłowym, gdzie jej wysoka wytrzymałość pozwala na tworzenie rozległych, otwartych przestrzeni bez konieczności stosowania licznych podpór. W nowoczesnym budownictwie jednorodzinnym stalowe słupy zyskują na popularności dzięki możliwości uzyskania smukłych, eleganckich form. Mogą one stanowić wyrazisty element architektoniczny, pozostając widoczne we wnętrzu, lub zostać estetycznie obudowane, wtapiając się w otoczenie. W projektowaniu konstrukcji stalowych wykorzystuje się głównie profile gorącowalcowane, takie jak HEA, HEB czy IPE, które charakteryzują się doskonałymi właściwościami nośnymi, lub profile zimnogięte, na przykład rury kwadratowe czy okrągłe, oferujące większą swobodę w kształtowaniu. Skróty te odnoszą się do konkretnych kształtów i wymiarów profili, które mają bezpośredni wpływ na ich wytrzymałość i zastosowanie w danej konstrukcji.
Słupy żelbetowe – synonim trwałości i bezpieczeństwa
Słupy żelbetowe, czyli wykonane z połączenia betonu i stali zbrojeniowej, są synonimem niezawodności, wysokiej nośności i doskonałej odporności ogniowej. Ich zastosowanie jest powszechne w różnego rodzaju budownictwie, od obiektów przemysłowych po wielokondygnacyjne budynki mieszkalne. Wyróżniamy dwie główne technologie ich wykonania: metodę monolityczną, polegającą na wylewaniu betonu bezpośrednio na budowie w przygotowanych formach, oraz metodę prefabrykowaną, gdzie elementy są produkowane w kontrolowanych warunkach fabrycznych. Prefabrykacja zazwyczaj przekłada się na wyższą jakość i precyzję wykonania, a także znacząco skraca czas budowy. Niezależnie od technologii, słupy żelbetowe gwarantują długowieczność i bezpieczeństwo konstrukcji.
Niezależnie od wybranego materiału, kluczowe jest, aby każdy słup był precyzyjnie zaprojektowany i wykonany zgodnie z obowiązującymi normami budowlanymi. To właśnie od tych pozornie prostych elementów zależy stabilność i bezpieczeństwo całego budynku.
Projekt i wykonawstwo – kluczowe zasady, których nie można zignorować
Prawidłowe zaprojektowanie i wykonanie słupów nośnych to proces, który wymaga precyzji, wiedzy inżynierskiej i ścisłego przestrzegania zasad budowlanych. Zaniedbanie któregokolwiek z tych etapów może prowadzić do poważnych konsekwencji konstrukcyjnych.
Dlaczego każda zmiana dotycząca słupa wymaga konsultacji z konstruktorem?
Wymiary, materiał, rozmieszczenie, a nawet sposób posadowienia słupów wszystko to musi być ściśle określone w projekcie budowlanym przez uprawnionego konstruktora. Słupy są integralną częścią systemu przenoszenia obciążeń, a ich parametry są obliczane z uwzględnieniem wszystkich sił działających na konstrukcję. Dlatego też, jakakolwiek modyfikacja, nawet pozornie niewielka, taka jak usunięcie, przesunięcie lub zmiana przekroju słupa, wymaga bezwzględnej konsultacji z konstruktorem. Tylko specjalista jest w stanie ocenić wpływ takiej zmiany na całą konstrukcję i, jeśli to konieczne, wprowadzić odpowiednie poprawki do projektu budowlanego, zapewniając bezpieczeństwo i stabilność.
Prawidłowe posadowienie słupa: jak uniknąć katastrofalnych błędów?
Słupy przenoszą obciążenia z dachu i wyższych kondygnacji na niższe partie budynku. Kluczowe jest, aby to obciążenie było efektywnie przekazywane na fundamenty lub stropy. Słupy generują obciążenia punktowe, co oznacza, że siła skupia się na niewielkiej powierzchni styku. Jeśli słup ma opierać się bezpośrednio na stropie, często niezbędne jest zastosowanie podwaliny specjalnej belki, której zadaniem jest rozłożenie tej skoncentrowanej siły na większą powierzchnię stropu. Zapobiega to lokalnemu przeciążeniu i uszkodzeniu konstrukcji stropowej. Brak odpowiedniego posadowienia jest jednym z najczęstszych i najpoważniejszych błędów, które mogą prowadzić do deformacji, pęknięć, a nawet awarii konstrukcji.
Jak prawidłowo zakotwić słup w fundamencie lub na stropie?
Bezpieczne i stabilne mocowanie słupa do podłoża jest równie ważne, jak jego prawidłowe posadowienie. W przypadku słupów drewnianych, które są wrażliwe na wilgoć, kluczowe jest zapewnienie izolacji od podłoża, na przykład betonowego stropu. Stosuje się w tym celu przekładki z papy lub specjalnej folii hydroizolacyjnej. Samo mocowanie do podłoża realizuje się zazwyczaj za pomocą stalowych kątowników ciesielskich lub specjalnie zaprojektowanych kotew, które zapewniają stabilność i przenoszenie obciążeń w odpowiedni sposób. Rodzaj i sposób mocowania muszą być dostosowane do materiału, z którego wykonany jest słup, oraz do rodzaju podłoża.
Podwalina pod słupem – kiedy jest absolutnie niezbędna?
Podwalina, czyli szeroka belka umieszczana pod słupem, pełni niezwykle ważną funkcję rozkładania obciążeń. Jej zastosowanie jest absolutnie niezbędne w sytuacjach, gdy słup przenosi znaczące siły na powierzchnię, która nie jest przystosowana do tak skoncentrowanego nacisku. Dotyczy to zwłaszcza sytuacji, gdy słup opiera się na stropie betonowym lub na fundamentach o mniejszej powierzchni nośnej. Podwalina efektywnie rozkłada ciężar słupa na większy obszar, zapobiegając jego punktowemu naciskowi i chroniąc konstrukcję przed uszkodzeniem. Jest to element, którego pominięcie może mieć katastrofalne skutki dla bezpieczeństwa budynku.
Czy można postawić słup konstrukcyjny na ściance działowej? Wyjaśniamy.
Stanowczo odradza się opieranie słupów konstrukcyjnych na ściankach działowych, chyba że zostały one do tego celu specjalnie przygotowane i wzmocnione, a takie rozwiązanie zostało zaakceptowane przez konstruktora. Ścianki działowe, w przeciwieństwie do ścian nośnych, zazwyczaj nie są projektowane do przenoszenia znaczących obciążeń pionowych. Opierając na nich ciężki słup konstrukcyjny, ryzykujemy deformację, pęknięcie, a nawet uszkodzenie całej konstrukcji ścianki, co może mieć wpływ na stabilność stropów i dachu. Zawsze należy upewnić się, że podparcie jest adekwatne do przenoszonych sił i zgodne z projektem budowlanym.
Przestrzeganie tych zasad projektowych i wykonawczych jest gwarancją, że słupy będą spełniać swoją rolę przez wiele lat, zapewniając bezpieczeństwo mieszkańcom.
Najczęstsze problemy ze słupami i jak sobie z nimi radzić
Z biegiem lat lub w wyniku niekorzystnych czynników, słupy konstrukcyjne mogą ulec uszkodzeniu lub zużyciu. Zrozumienie najczęstszych problemów i sposobów ich rozwiązywania jest kluczowe dla utrzymania bezpieczeństwa budynku.
Wymiana starego lub uszkodzonego słupa – jak bezpiecznie przeprowadzić operację krok po kroku?
Wymiana starego lub uszkodzonego słupa nośnego jest operacją skomplikowaną, ale możliwą do przeprowadzenia pod warunkiem zachowania najwyższych standardów bezpieczeństwa. Przed rozpoczęciem prac kluczowe jest odpowiednie podparcie konstrukcji dachu, która dotychczas opierała się na wymienianym słupie. Do tego celu używa się specjalnych stempli budowlanych, które tymczasowo przejmują obciążenia. Sama wymiana powinna być przeprowadzona przez wykwalifikowanych fachowców, którzy posiadają odpowiednią wiedzę i doświadczenie, aby zapewnić stabilność konstrukcji podczas całego procesu. Niewłaściwie przeprowadzona wymiana może doprowadzić do uszkodzenia więźby dachowej lub innych elementów konstrukcyjnych.
Zabezpieczenie słupów drewnianych przed wilgocią, szkodnikami i ogniem.
Drewno, jako materiał naturalny, jest podatne na szereg zagrożeń, które mogą znacząco skrócić jego żywotność i osłabić wytrzymałość. Aby temu zapobiec, słupy drewniane wymagają odpowiedniej ochrony. Przed wilgocią chroni je impregnacja ciśnieniowa oraz izolacja od gruntu, na przykład poprzez zastosowanie przekładek hydroizolacyjnych. Walka ze szkodnikami, takimi jak owady czy grzyby, wymaga stosowania odpowiednich środków owadobójczych i grzybobójczych, a także regularnych inspekcji stanu drewna. W kontekście bezpieczeństwa pożarowego, drewno można zabezpieczyć za pomocą specjalnych impregnatów ogniochronnych lub poprzez obudowanie słupa materiałami niepalnymi. Kompleksowe zabezpieczenie jest inwestycją w długowieczność i bezpieczeństwo konstrukcji.
Przeczytaj również: Dach nad schodami zewnętrznymi - wybór materiału i konstrukcji
Usuwanie słupa konstrukcyjnego – czy to w ogóle możliwe i jakie są alternatywy?
Usunięcie słupa konstrukcyjnego jest operacją niezwykle skomplikowaną i zazwyczaj nie jest zalecane bez gruntownej analizy i przeprojektowania konstrukcji. Słup, będący elementem nośnym, przenosi znaczące obciążenia, a jego usunięcie bez zastąpienia innym elementem może doprowadzić do załamania się konstrukcji dachu lub stropu. Jeśli celem jest uzyskanie otwartej przestrzeni, zazwyczaj konieczne jest zastąpienie usuwanego słupa innym elementem nośnym, na przykład mocną stalową belką, która przejmie jego funkcję. Takie rozwiązanie wymaga jednak szczegółowego projektu wykonanego przez konstruktora i często wiąże się ze znaczącymi zmianami w istniejącej konstrukcji. Alternatywą może być przeprojektowanie układu pomieszczeń lub wykorzystanie innych rozwiązań konstrukcyjnych, które nie wymagają ingerencji w kluczowe elementy nośne.
