Wybór odpowiedniej długości wkrętów do krokwi to jedna z najważniejszych decyzji, która bezpośrednio wpływa na bezpieczeństwo i trwałość całej konstrukcji dachu. Ten artykuł to kompleksowy przewodnik, który dostarczy Ci precyzyjnych, technicznych wskazówek i praktycznych metod obliczeniowych, niezbędnych do prawidłowego wykonania połączeń ciesielskich.
Kluczowe aspekty doboru długości wkrętów do krokwi
- Prawidłowa długość wkręta gwarantuje stabilność i bezpieczeństwo konstrukcji dachu.
- Minimalna głębokość zakotwienia gwintu w elemencie nośnym to podstawa wytrzymałego połączenia.
- Wybór między wkrętem z gwintem częściowym a pełnym zależy od funkcji i obciążeń.
- Średnica wkręta i typ łba mają bezpośredni wpływ na jego nośność i siłę docisku.
- Należy uwzględnić grubość mocowanego elementu, rodzaj drewna oraz kąt montażu.
- Błędy w doborze mogą prowadzić do osłabienia konstrukcji i poważnych zagrożeń.
Dlaczego precyzyjny dobór długości wkrętów do krokwi to fundament bezpiecznego dachu
Wybór odpowiedniej długości wkrętów do krokwi to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny element zapewniający bezpieczeństwo i długowieczność całej konstrukcji dachowej. Wkręty, pozornie drobne elementy, są w rzeczywistości kluczowymi ogniwami przenoszącymi ogromne obciążenia od ciężaru własnego pokrycia dachowego, przez nacisk zalegającego śniegu, aż po siły generowane przez wiatr. Niewłaściwy dobór długości wkręta może skutkować niedostatecznym zakotwieniem, osłabieniem połączenia, a w skrajnych przypadkach nawet katastrofalnym w skutkach uszkodzeniem więźby dachowej. Dlatego tak ważne jest, aby podejść do tego zagadnienia z należytą starannością i wiedzą techniczną.
Konsekwencje zbyt krótkich i zbyt długich wkrętów: ukryte zagrożenia
Stosowanie wkrętów o nieodpowiedniej długości niesie ze sobą szereg poważnych konsekwencji. Zbyt krótkie wkręty to przede wszystkim ryzyko niedostatecznego zakotwienia gwintu w elemencie nośnym, jakim jest krokiew. Oznacza to, że połączenie nie będzie w stanie przenieść zakładanych obciążeń, co może prowadzić do jego stopniowego osłabienia, a nawet wyrywania się pod wpływem silnego wiatru czy ciężaru śniegu. Taka sytuacja znacząco obniża stabilność całej konstrukcji. Z drugiej strony, zbyt długie wkręty również stanowią problem. Mogą one przewiercić krokwie na wylot, co nie tylko jest nieestetyczne, ale przede wszystkim osłabia integralność drewna, tworząc potencjalne punkty osłabienia. Ponadto, nadmierna długość wkrętu to często niepotrzebne koszty i zwiększone trudności podczas montażu, bez żadnych korzyści dla wytrzymałości połączenia.
Siły działające na dach a rola wkrętów w konstrukcji więźby
Konstrukcja dachu jest nieustannie poddawana działaniu różnorodnych sił. Należą do nich przede wszystkim obciążenia pionowe, takie jak ciężar własny więźby, pokrycia dachowego, izolacji czy warstwy śniegu. Równie istotne są obciążenia poziome i ukośne, generowane przez parcie i ssanie wiatru, które mogą działać w różnych kierunkach, próbując zerwać lub zdeformować konstrukcję. Wkręty ciesielskie stanowią kluczowy element łączący poszczególne części więźby krokwie, murłaty, jętki, płatwie tworząc spójną i stabilną całość. Ich zadaniem jest przeniesienie tych wszystkich sił z jednego elementu na drugi, zapewniając integralność i sztywność całej konstrukcji. Odpowiednie zakotwienie i wytrzymałość wkrętów są zatem absolutnie niezbędne, aby konstrukcja dachu mogła skutecznie przeciwdziałać tym obciążeniom i służyć przez długie lata.
Normy i aprobaty techniczne (ETA, KOT) – dlaczego warto na nie zwracać uwagę
W branży budowlanej bezpieczeństwo i jakość są priorytetem, dlatego też stosowanie materiałów spełniających określone normy i posiadających odpowiednie aprobaty jest nie tylko zalecane, ale często wręcz wymogiem prawnym. W przypadku wkrętów ciesielskich, kluczowe znaczenie mają Krajowe Oceny Techniczne (KOT) oraz Europejskie Oceny Techniczne (ETA). Dokumenty te są wydawane przez niezależne jednostki badawcze po przeprowadzeniu szeregu testów i analiz, potwierdzając parametry techniczne wkrętów, takie jak nośność, wytrzymałość na ścinanie i wyrywanie, odporność korozyjna czy właściwości materiałowe. Stosowanie wkrętów z odpowiednimi aprobatami technicznymi to gwarancja, że produkt spełnia najwyższe standardy bezpieczeństwa i jakości, a jego parametry są zgodne z deklaracjami producenta. Jest to również dowód na to, że dany wkręt został dopuszczony do stosowania w budownictwie i jest zgodny z najlepszymi praktykami inżynierskimi.
Kluczowe zasady, które musisz znać przed wyborem wkrętów
Wybór odpowiedniego wkręta do konstrukcji dachowych wymaga zrozumienia kilku podstawowych zasad, które determinują jego funkcjonalność i wytrzymałość. Ignorowanie tych kryteriów może prowadzić do poważnych błędów konstrukcyjnych. Poniżej przedstawiam najważniejsze aspekte, na które należy zwrócić uwagę.
Zasada nr 1: Minimalna głębokość kotwienia – ile gwintu musi znaleźć się w krokwi
Najważniejszą zasadą, którą należy kierować się przy doborze długości wkręta, jest zapewnienie odpowiedniej głębokości zakotwienia jego gwintowanej części w elemencie nośnym, czyli zazwyczaj w krokwi. Chodzi o to, aby gwint miał wystarczającą powierzchnię styku z drewnem, aby móc przenieść obciążenia bez ryzyka wyrywania. Zgodnie z ogólnymi zasadami sztuki budowlanej, minimalna głębokość zakotwienia powinna wynosić co najmniej 6-krotność średnicy wkręta (tzw. zasada 6d). Bardzo często stosuje się również praktyczną zasadę, według której głębokość kotwienia powinna stanowić około 2,5-krotności grubości elementu mocowanego. Należy jednak pamiętać, że są to wartości minimalne, a ostateczne wytyczne powinny być zawsze weryfikowane z aprobatami technicznymi (KOT/ETA) oraz zaleceniami producenta konkretnego wkręta.

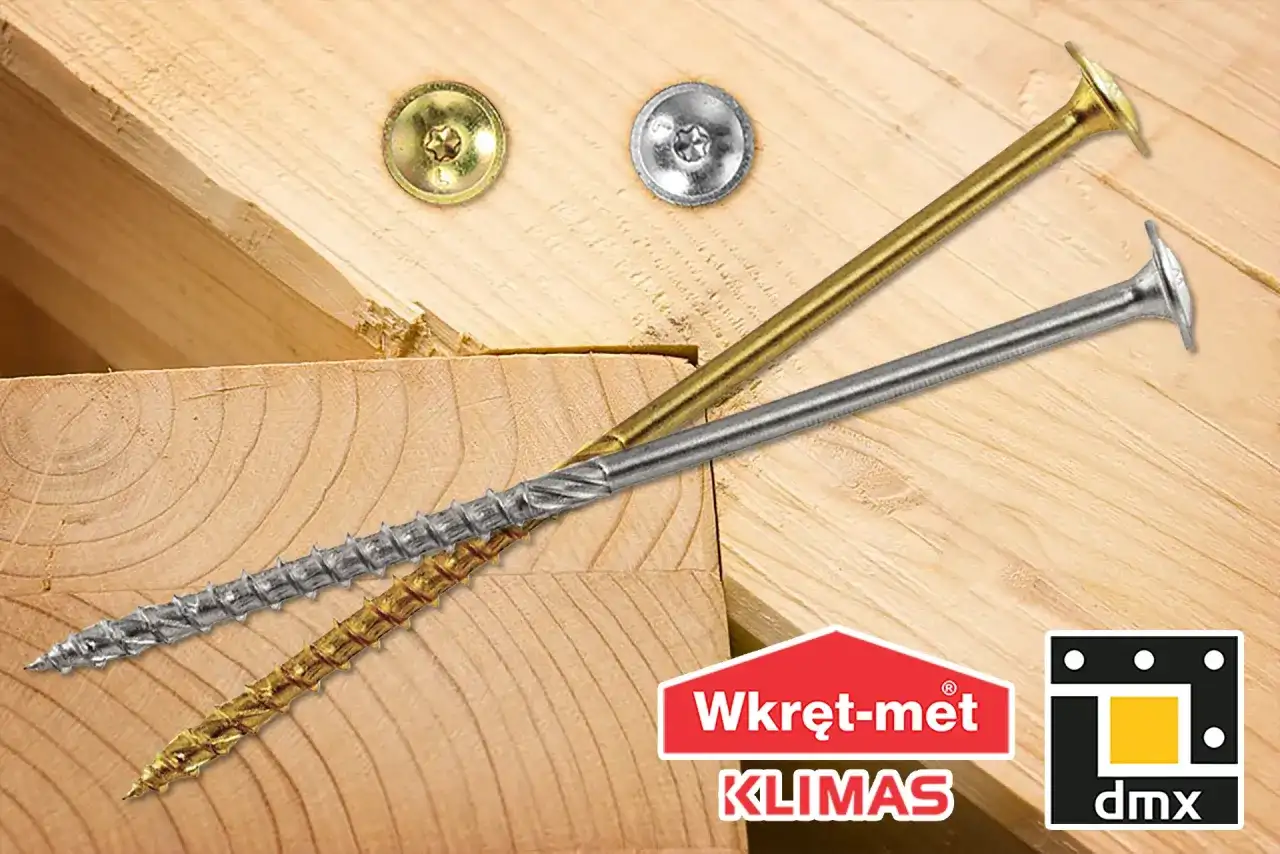

Wkręty z gwintem częściowym vs pełnym: Kiedy i dlaczego wybrać odpowiedni typ
Rodzaj gwintu wkręta ma kluczowe znaczenie dla jego funkcji w konstrukcji. Wkręty z gwintem częściowym posiadają gładką część trzpienia, która powinna być co najmniej równa grubości mocowanego elementu. Dzięki temu, podczas wkręcania, gładka część trzpienia dociska mocowany element do elementu nośnego, zapewniając silne i stabilne zespolenie. Są one najczęściej stosowane do mocowania kontrłat czy łat. Z kolei wkręty z gwintem pełnym znajdują zastosowanie głównie tam, gdzie potrzebne jest przeniesienie dużych sił rozciągających lub wzmocnienie osłabionych elementów drewnianych. Szczególnie przydatne są przy montażu pod kątem (np. 45° lub 60°), gdzie mogą przenosić znacznie większe obciążenia niż wkręty z gwintem częściowym, ponieważ gwint pracuje na całej długości połączenia.
Średnica wkręta a jego nośność – jak grubość wpływa na wytrzymałość połączenia
Średnica wkręta jest jednym z podstawowych czynników determinujących jego nośność. Im większa średnica wkręta, tym większa jego wytrzymałość na ścinanie (obciążenia boczne) i wyrywanie (obciążenia osiowe). Dlatego też przy projektowaniu konstrukcji dachowych, gdzie występują znaczne obciążenia, często stosuje się wkręty o większych średnicach, takie jak 8 mm czy nawet 10 mm. Typowe średnice konstrukcyjne wkrętów ciesielskich to 6 mm, 8 mm i 10 mm. Wybór odpowiedniej średnicy powinien być podyktowany analizą obciążeń działających na dane połączenie oraz wymaganiami konstrukcyjnymi określonymi w projekcie. Zawsze warto skonsultować się z projektantem lub doświadczonym cieślą, aby dobrać optymalną średnicę wkręta.
Rola łba wkręta: talerzowy dla docisku, stożkowy dla estetyki
Kształt łba wkręta również ma znaczenie praktyczne. Najczęściej spotykane w konstrukcjach drewnianych są łby talerzowe oraz stożkowe. Łby talerzowe, ze względu na swoją płaską, szeroką powierzchnię, zapewniają równomierny docisk mocowanego elementu do podłoża. Są one szczególnie polecane przy mocowaniu elementów takich jak kontrłaty, gdzie ważne jest silne dociśnięcie i zapobieganie powstawaniu szczelin. Dodatkowo, łeb talerzowy jest bardziej odporny na przeciąganie przez materiał. Łby stożkowe natomiast mają za zadanie licować się z powierzchnią materiału, co zapewnia estetyczne wykończenie, szczególnie widoczne na zewnętrznych elementach konstrukcji. Należy jednak pamiętać, że powierzchnia docisku łba stożkowego jest mniejsza, co może mieć wpływ na siłę docisku.

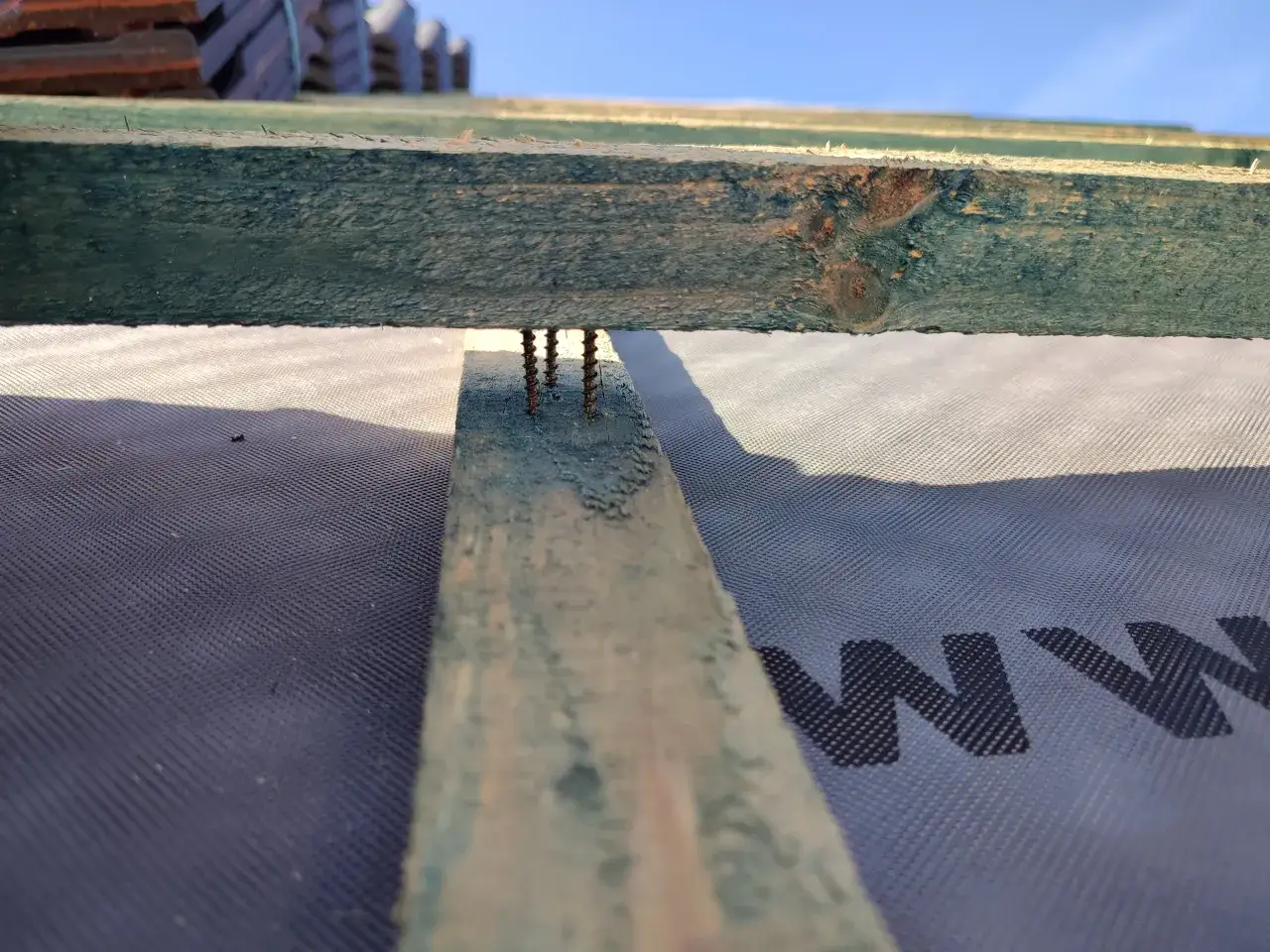

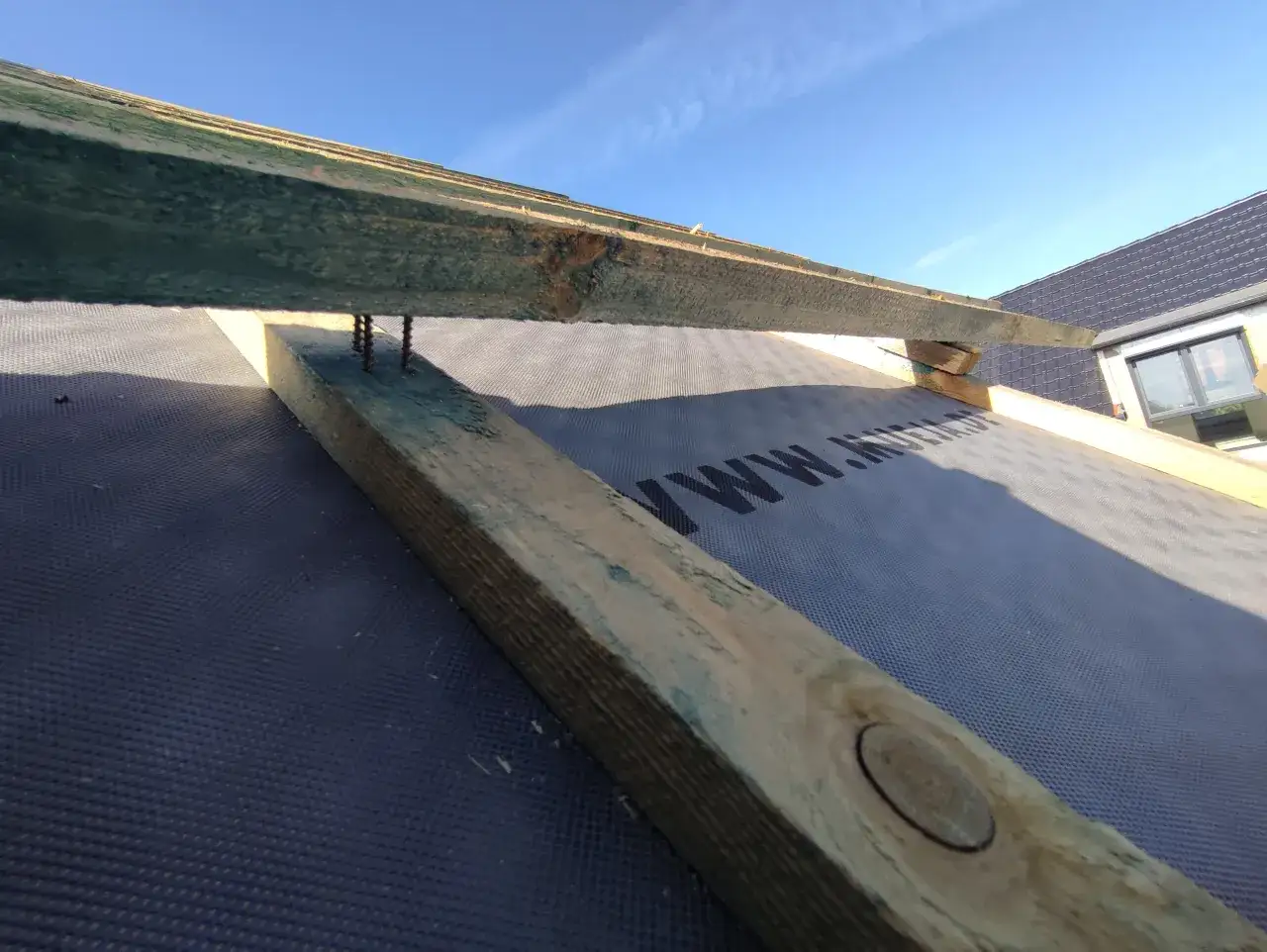

Jak krok po kroku obliczyć idealną długość wkręta do kontrłaty
Precyzyjne obliczenie długości wkręta potrzebnego do zamocowania kontrłaty do krokwi jest kluczowe dla zapewnienia wytrzymałości i stabilności tego połączenia. Proces ten opiera się na prostych zasadach, które, zastosowane prawidłowo, gwarantują sukces. Oto jak to zrobić krok po kroku.
Krok 1: Zmierz grubość mocowanego elementu (kontrłaty)
Pierwszym i absolutnie niezbędnym krokiem jest dokładne zmierzenie grubości elementu, który będziemy mocować w tym przypadku kontrłaty. Wartości te mogą się różnić w zależności od zastosowanego materiału i projektu. Przyjmijmy dla przykładu typową grubość kontrłaty wynoszącą 40 mm. Dokładny pomiar pozwoli na prawidłowe zastosowanie kolejnych kroków obliczeniowych.
Krok 2: Zastosuj wzór na wymaganą głębokość zakotwienia w krokwi
Następnie musimy określić wymaganą głębokość zakotwienia gwintu w krokwi. Ogólny wzór na całkowitą długość wkręta (L) wygląda następująco: L = t1 + t2, gdzie t1 to grubość mocowanego elementu (kontrłaty), a t2 to wymagana głębokość zakotwienia w elemencie nośnym (krokwi). Jak wspomniano wcześniej, popularną i sprawdzoną zasadą jest przyjmowanie, że głębokość zakotwienia (t2) powinna wynosić około 2,5-krotności grubości mocowanego elementu. Zatem dla naszej przykładowej kontrłaty o grubości 40 mm, głębokość zakotwienia wyniesie: t2 = 2,5 x 40 mm = 100 mm.
Krok 3: Zsumuj wartości – praktyczny przykład obliczeniowy dla typowych wymiarów
Teraz wystarczy zsumować obie wartości, aby uzyskać całkowitą, wymaganą długość wkręta. W naszym przykładzie: t1 (grubość kontrłaty) = 40 mm, a t2 (wymagana głębokość zakotwienia) = 100 mm. Zatem całkowita długość wkręta L wynosi: L = 40 mm + 100 mm = 140 mm. Oznacza to, że do zamocowania kontrłaty o grubości 40 mm do krokwi potrzebujemy wkręta o długości co najmniej 140 mm. Należy jednak pamiętać, że jest to wartość teoretyczna, a ostateczny wybór powinien być zawsze konsultowany z aprobatami technicznymi (KOT/ETA) dla konkretnego typu wkręta, które mogą zawierać bardziej precyzyjne wytyczne.
Korekta długości przy montażu pod kątem – jak to poprawnie policzyć
Montaż wkrętów pod kątem, na przykład przy łączeniu elementów pod kątem 45° lub 60°, wymaga zastosowania dłuższych wkrętów, aby zachować tę samą efektywną głębokość zakotwienia w elemencie nośnym. Dzieje się tak, ponieważ wkręt pokonuje dłuższą drogę w materiale pod kątem, zamiast prostopadle. Aby skompensować tę różnicę i zapewnić odpowiednie zakotwienie, długość wkręta musi zostać odpowiednio zwiększona. Dokładne obliczenie tej korekty może być złożone i zależy od kąta montażu. W praktyce, często stosuje się specjalne tabele producentów wkrętów, które podają zalecane długości wkrętów w zależności od kąta montażu i grubości łączonych elementów. Zawsze warto sprawdzić te tabele lub skonsultować się z projektantem, aby dobrać właściwą długość wkręta w takich specyficznych przypadkach.
Specyficzne przypadki montażu: od murłaty po kalenicę
Każde połączenie w konstrukcji dachu ma swoją specyfikę, a dobór wkrętów musi być do niej dopasowany. Omówmy kilka kluczowych przykładów, które wymagają szczególnej uwagi.

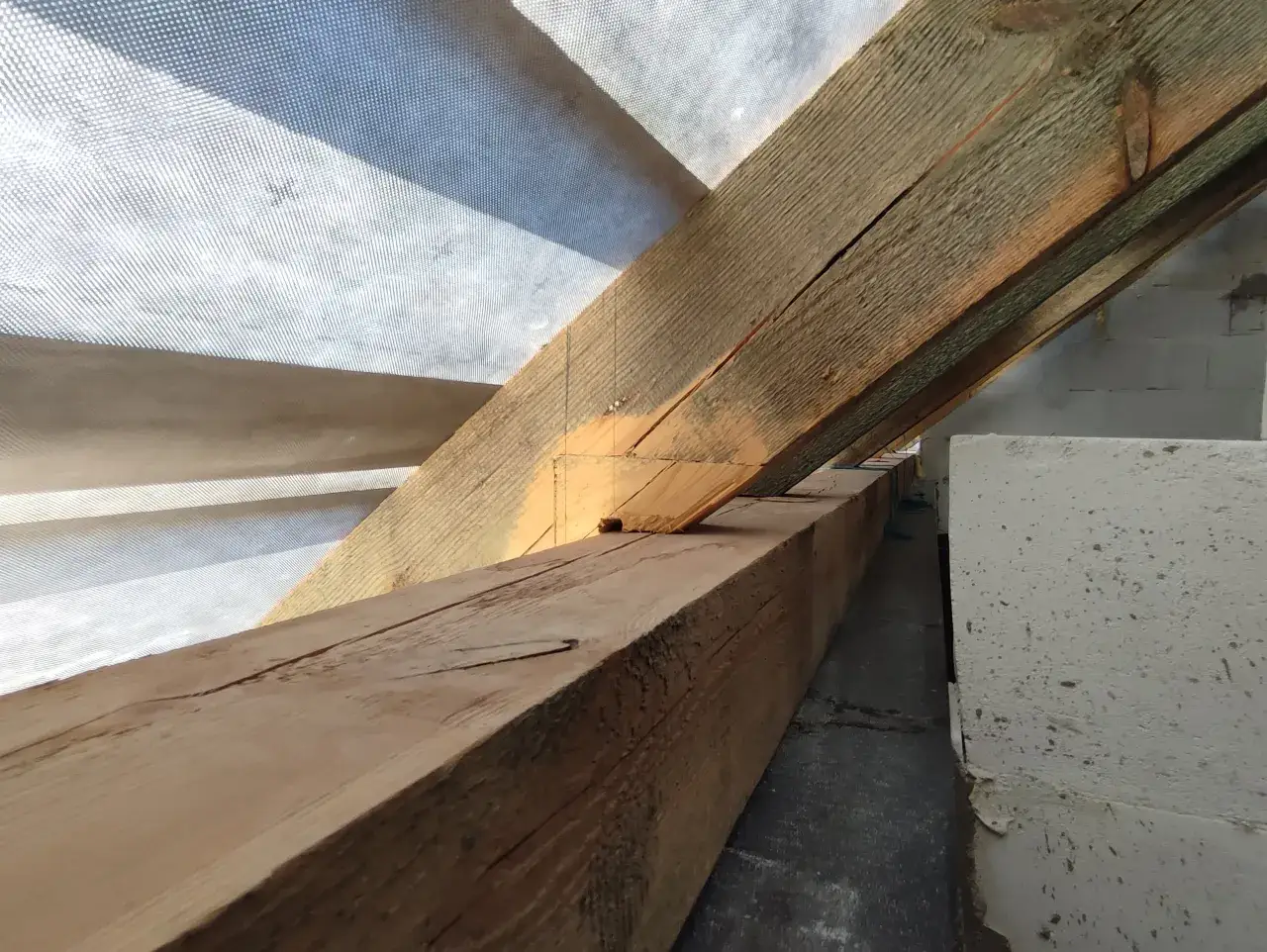

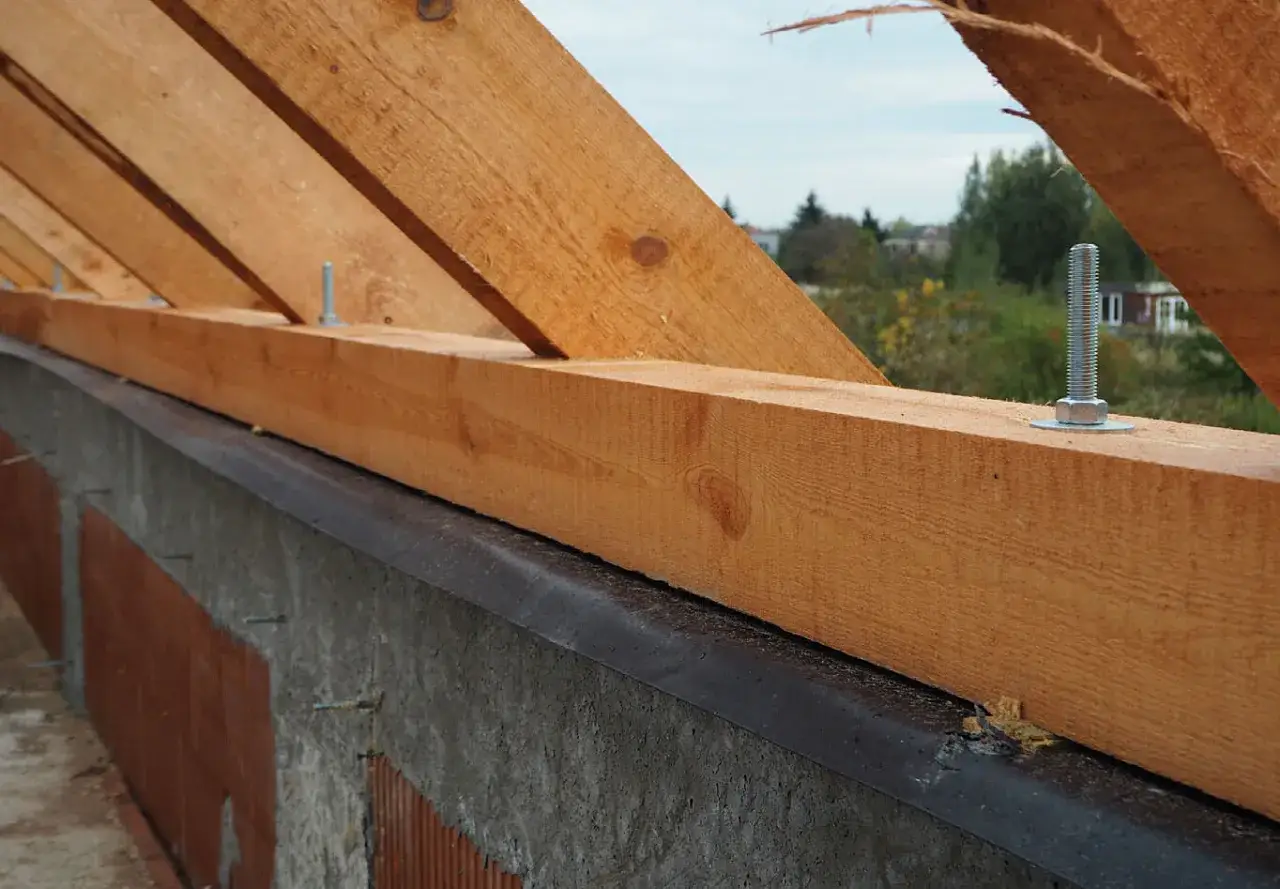

Łączenie krokwi z murłatą: Jak uwzględnić wysokość krokwi i zacios
Połączenie krokwi z murłatą jest jednym z najbardziej krytycznych elementów konstrukcji dachu, ponieważ to właśnie murłata przenosi obciążenia z krokwi na ściany budynku. Przy tym połączeniu należy uwzględnić nie tylko grubość murłaty, ale także wysokość krokwi oraz ewentualny zacios, czyli specjalne wycięcie w krokwi, które ułatwia jej osadzenie na murłacie. Na przykład, dla krokwi o wysokości 16 cm, w której wykonano zacios o głębokości 4 cm, mocowanej do murłaty o przekroju 16x16 cm, kluczowe jest zapewnienie odpowiedniego zakotwienia w murłacie. W takich przypadkach zazwyczaj stosuje się wkręty o długości od 24 cm do 28 cm, które gwarantują zakotwienie gwintu w murłacie na głębokość około 10 cm, co jest wystarczające dla przeniesienia obciążeń.
Wkręty w kalenicy: jakie długości stosować przy połączeniach na styk
Kalenica, czyli najwyższy punkt dachu, gdzie spotykają się krokwie, również wymaga starannego doboru wkrętów. W przypadku połączeń na styk, gdzie krokwie opierają się o siebie, kluczowe jest zapewnienie odpowiedniego zakotwienia w obu łączonych elementach. Długość wkręta będzie tutaj zależała od grubości krokwi oraz od tego, czy stosowane są dodatkowe elementy, takie jak metalowe nakładki wzmacniające. Zazwyczaj stosuje się wkręty o długości pozwalającej na przeniknięcie przez co najmniej połowę grubości każdej z krokwi, zapewniając tym samym stabilne i mocne połączenie w szczytowym punkcie konstrukcji.
Wzmacnianie starych belek i krokwi – kiedy stosować długie wkręty z pełnym gwintem
W przypadku renowacji starszych budynków lub wzmacniania istniejących konstrukcji drewnianych, często pojawia się potrzeba zastosowania specjalnych rozwiązań. Długie wkręty z pełnym gwintem są idealnym wyborem do wzmacniania osłabionych belek i krokwi. Dzięki pełnemu gwintowi, który pracuje na całej długości połączenia, wkręty te doskonale przenoszą siły rozciągające, co jest kluczowe w sytuacjach, gdy stara belka straciła część swojej pierwotnej wytrzymałości. Zapewniają one dodatkowe wsparcie i stabilność, przedłużając żywotność konstrukcji.
Najczęstsze błędy przy doborze wkrętów do krokwi i jak ich uniknąć
Nawet najlepsze materiały i narzędzia mogą okazać się nieskuteczne, jeśli popełnimy błędy na etapie planowania i montażu. Oto najczęściej spotykane pułapki, na które należy uważać, wybierając i stosując wkręty do konstrukcji dachowych.
Błąd 1: Ignorowanie rodzaju drewna (sosna vs. dąb)
Rodzaj drewna, z którego wykonane są elementy konstrukcyjne, ma niebagatelny wpływ na wytrzymałość połączeń. Drewno miękkie, takie jak sosna czy świerk, jest bardziej podatne na ściskanie i może wymagać głębszego zakotwienia wkręta lub zastosowania wkrętu o większej średnicy, aby zapewnić porównywalną nośność do połączeń w drewnie twardym, takim jak dąb czy buk. Niez uwzględnienie różnic w gęstości i wytrzymałości drewna może prowadzić do niedostatecznego zakotwienia wkręta w miękkim drewnie, co osłabia całe połączenie.
Błąd 2: Wybór wkręta bez uwzględnienia dodatkowych warstw (np. membrany, deskowania)
Często popełnianym błędem jest zapominanie o uwzględnieniu grubości dodatkowych warstw znajdujących się między mocowanym elementem a krokwiami. Mogą to być membrany dachowe, folie paroprzepuszczalne, łaty, kontrłaty czy nawet warstwy izolacji. Te dodatkowe elementy muszą zostać wliczone do grubości t1 we wzorze na długość wkręta, aby zapewnić, że gwintowana część wkręta nadal będzie miała wystarczającą głębokość zakotwienia w elemencie nośnym.
Błąd 3: Stosowanie wkrętów o nieodpowiedniej powłoce antykorozyjnej
Konstrukcje dachowe są narażone na działanie wilgoci, zmiennych temperatur i innych czynników atmosferycznych. Wkręty stosowane w takich warunkach muszą posiadać odpowiednią powłokę antykorozyjną, która ochroni je przed rdzewieniem. Najczęściej stosuje się ocynk galwaniczny lub specjalne powłoki ceramiczne. Brak odpowiedniej ochrony antykorozyjnej prowadzi do szybkiej korozji wkręta, jego osłabienia, a w konsekwencji do utraty nośności połączenia i zagrożenia dla całej konstrukcji.
Przeczytaj również: Dachówka ceramiczna DOMINO: Nowoczesne pokrycie dachu na lata
Błąd 4: Brak nawiercania wstępnego przy twardym drewnie i dużych średnicach
W przypadku pracy z twardym drewnem lub przy stosowaniu wkrętów o dużej średnicy (np. 8-10 mm), nawiercanie wstępne jest często koniecznością. Pominięcie tego kroku może prowadzić do pękania drewna wokół wkręta, uszkodzenia samego wkręta, a także do nieprawidłowego osadzenia, co osłabia wytrzymałość połączenia. Średnica wiertła do nawiercania wstępnego powinna być zazwyczaj mniejsza niż średnica rdzenia wkręta (bez gwintu), aby gwint mógł prawidłowo "wgryźć się" w drewno.
