Dach płatwiowo-krokwiowy, często spotykany w wariancie płatwiowo-kleszczowym, to konstrukcja, która zrewolucjonizowała możliwości budowlane, szczególnie w kontekście domów jednorodzinnych. Jego unikalna budowa, opierająca krokwie na płatwiach wspieranych przez słupy, pozwala na przekrywanie dużych rozpiętości bez konieczności rozpierania ścian zewnętrznych. Zrozumienie jego zasad działania, kluczowych elementów oraz zalet i wad jest kluczowe dla każdego, kto planuje budowę domu i chce podjąć świadomą decyzję projektową.

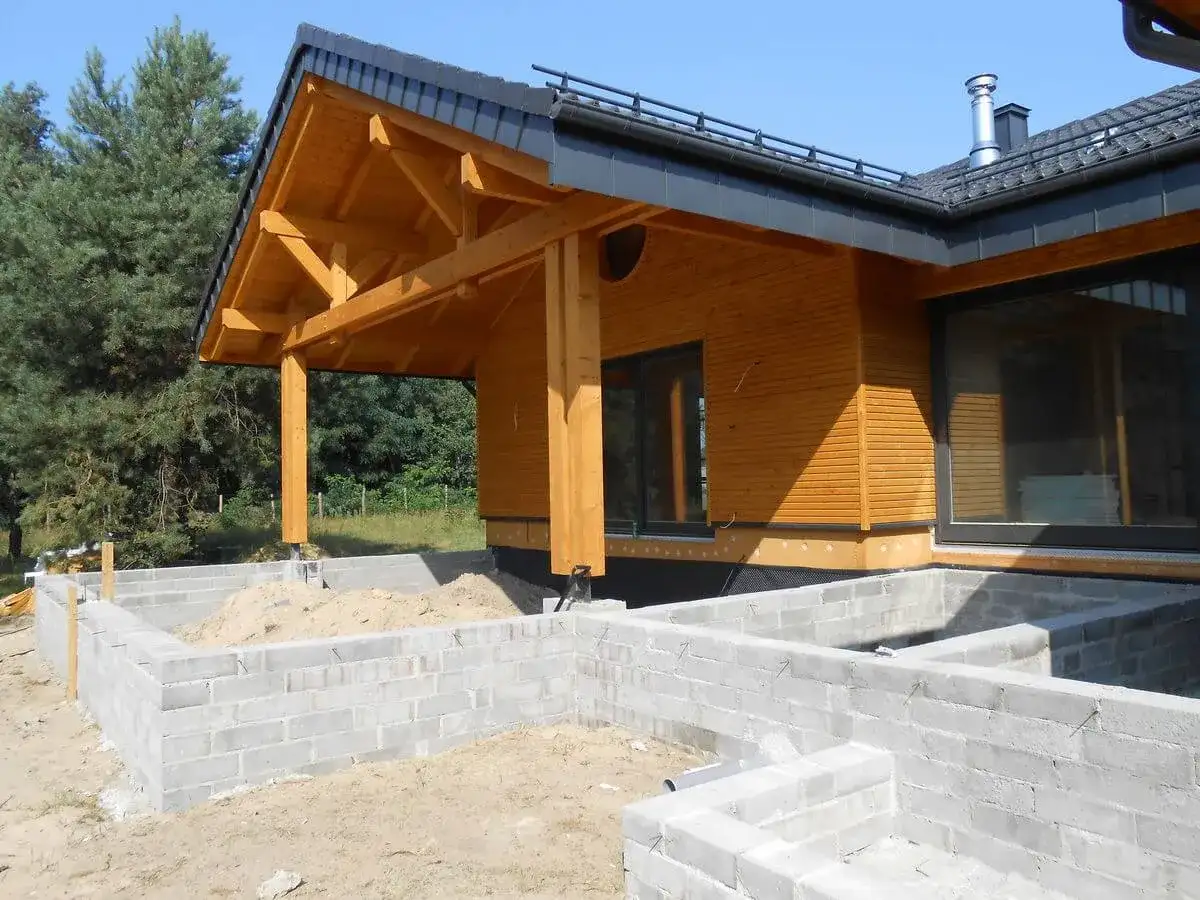

Dach płatwiowo-krokwiowy: stabilna konstrukcja dla szerokich budynków bez rozpierania ścian
- Umożliwia przekrywanie dużych rozpiętości budynków, zazwyczaj od 9 do 12 metrów, a nawet do 16 metrów.
- Krokwie opierają się na poziomych płatwiach, które z kolei wspierają się na pionowych słupach (stolcach).
- Obciążenia z dachu są przenoszone przez słupy na strop budynku, a nie na ściany zewnętrzne.
- Charakteryzuje się wysoką stabilnością i sztywnością, odporną na obciążenia wiatru i śniegu.
- Może być stosowany przy szerokim zakresie kątów nachylenia dachu, od 6° do 70°.
- Wymaga solidnego stropu oraz uwzględnienia słupów w aranżacji poddasza użytkowego.
Dach płatwiowo-krokwiowy: Kiedy jest niezbędny i co odróżnia go od innych konstrukcji?
Czym jest więźba płatwiowo-krokwiowa i dlaczego jest tak popularna w polskim budownictwie?
Więźba dachowa płatwiowo-krokwiowa to jeden z najbardziej uniwersalnych i chętnie wybieranych typów konstrukcji dachowych w polskim budownictwie jednorodzinnym. Jej główna cecha, odróżniająca ją od prostszych rozwiązań, polega na zastosowaniu dodatkowych poziomych belek, zwanych płatwiami. Krokwie, czyli główne elementy nośne dachu, nie opierają się bezpośrednio na ścianach zewnętrznych, lecz na tych właśnie płatwiach. Płatwie z kolei są podparte przez pionowe słupy, nazywane również stolkami. To właśnie ten system podparcia sprawia, że więźba płatwiowo-krokwiowa jest tak popularna oferuje większe możliwości konstrukcyjne przy zachowaniu stosunkowo prostej budowy.
Według danych Wikipedia, konstrukcja ta umożliwia przekrywanie dużych rozpiętości budynków, zazwyczaj od 9 do 12 metrów, a nawet do 16 metrów. Jest to znacząca przewaga nad prostymi więźbami krokwiowymi, które radzą sobie z rozpiętościami do około 7 metrów.
Zasada działania: Jak słupy i płatwie zapewniają stabilność dużym dachom?
Zasada działania dachu płatwiowo-krokwiowego opiera się na efektywnym rozkładzie obciążeń. Ciężar pokrycia dachowego, a także obciążenia zewnętrzne, takie jak śnieg czy wiatr, są przenoszone przez krokwie. Jednak zamiast skupiać całe naprężenie na ścianach zewnętrznych, krokwie przekazują je na poziome płatwie. Płatwie, będące belkami o większej wytrzymałości, przenoszą te obciążenia dalej, na pionowe słupy (stolce). Słupy te stanowią kluczowy element konstrukcji, ponieważ ich zadaniem jest przeniesienie całego ciężaru dachu na strop budynku. Dopiero strop, jako element konstrukcyjny o dużej sztywności, rozkłada te obciążenia na ściany nośne budynku. Ten sposób przenoszenia obciążeń pozwala na budowanie dachów nad znacznie szerszymi budynkami, eliminując potrzebę stosowania wewnętrznych ścian nośnych, które byłyby konieczne w prostszych konstrukcjach.
Anatomia konstrukcji płatwiowo-krokwiowej: Kluczowe elementy, które musisz znać
Krokiew, płatew, murłata: Fundament nośny Twojego dachu

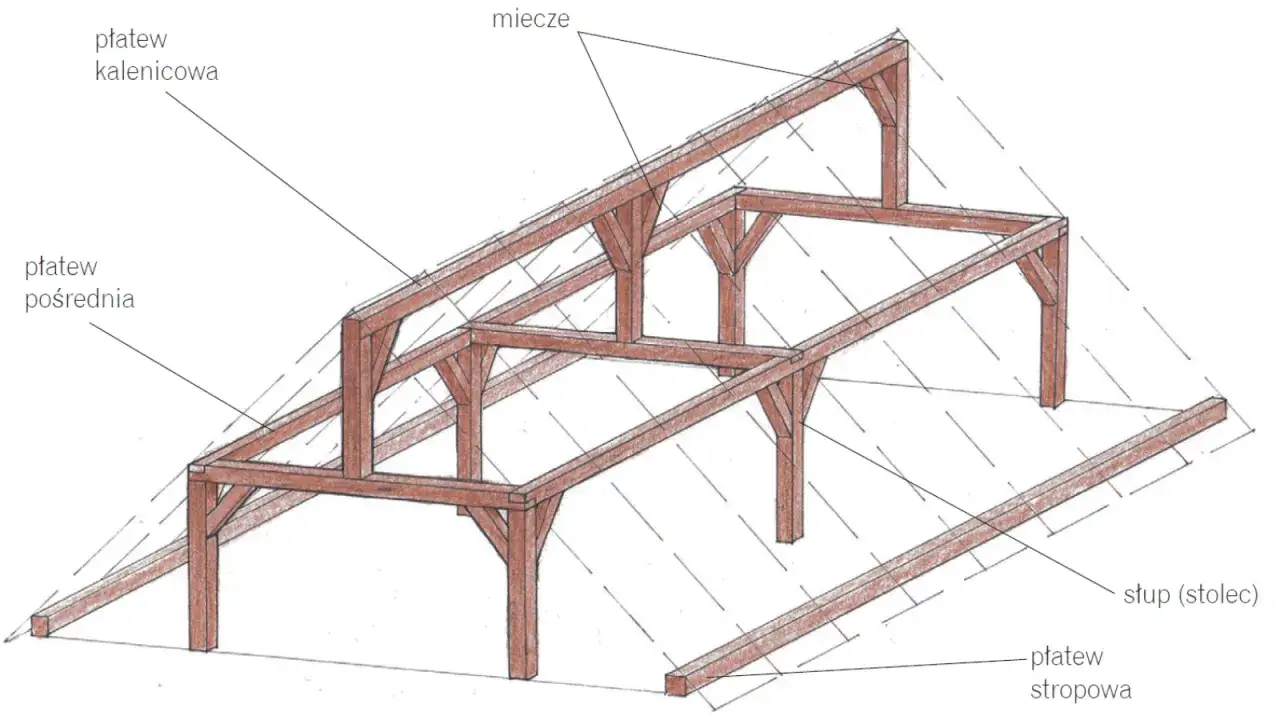

Podstawowymi elementami nośnymi więźby dachowej są krokwie, płatwie i murłaty. Krokwie to ukośne belki, które tworzą główny szkielet dachu i bezpośrednio podtrzymują pokrycie dachowe, takie jak dachówki czy blacha. Ich długość i rozstaw są kluczowe dla wytrzymałości całej konstrukcji. Płatwie to poziome belki, które odgrywają fundamentalną rolę w tym typie więźby. Podpierają one krokwie w mniej więcej połowie ich długości, co pozwala na zastosowanie dłuższych krokwi i tym samym przekrywanie większych rozpiętości budynków. Murłaty to z kolei belki umieszczone na wieńcu ścian zewnętrznych budynku. Stanowią one dolne oparcie dla krokwi, zapewniając stabilne zakotwiczenie i przeniesienie części obciążeń na ściany. Wszystkie te trzy elementy ściśle ze sobą współpracują, tworząc solidny fundament dla całego dachu.
Rola słupów (stolców): Pionowe wsparcie przenoszące ciężar na strop
Słupy, zwane również stolkami, to pionowe elementy konstrukcyjne, które są sercem systemu podparcia w dachu płatwiowo-krokwiowym. Ich głównym zadaniem jest podtrzymywanie poziomych płatwi, na których opierają się krokwie. Dzięki słupom obciążenia przenoszone z dachu są kierowane w dół, bezpośrednio na strop budynku. To właśnie ta funkcja sprawia, że więźba płatwiowo-krokwiowa jest tak efektywna w przypadku szerokich budynków. Słupy eliminują potrzebę rozpierania ścian zewnętrznych, co jest częstym problemem w innych typach więźb. Ich odpowiednie rozmieszczenie i wytrzymałość są kluczowe dla bezpieczeństwa i stabilności całej konstrukcji dachowej.
Kleszcze i miecze: Niezbędne usztywnienie, które gwarantuje bezpieczeństwo
Aby zapewnić maksymalną sztywność i stabilność konstrukcji dachu płatwiowo-krokwiowego, stosuje się dodatkowe elementy usztywniające: kleszcze i miecze. Kleszcze to podwójne belki, które obejmują z obu stron parę krokwi oraz słup. Ich zadaniem jest usztywnienie konstrukcji w kierunku poprzecznym, zapobiegając jej ugięciu i deformacji. Miecze natomiast to ukośne elementy, które łączą słupy z płatwiami. Ich funkcja polega na usztywnieniu konstrukcji w kierunku podłużnym oraz na zmniejszeniu efektywnej rozpiętości płatwi, co dodatkowo zwiększa ich nośność. Razem, kleszcze i miecze tworzą sieć wzmacniającą, która gwarantuje, że dach jest odporny na działanie silnych wiatrów i innych obciążeń dynamicznych, zapewniając bezpieczeństwo użytkowników.
Główne zalety dachu płatwiowo-krokwiowego: Kiedy warto się na niego zdecydować?
Idealne rozwiązanie dla szerokich budynków – rozpiętość nawet do 12 metrów
Jedną z najbardziej znaczących zalet dachu płatwiowo-krokwiowego jest jego zdolność do przekrywania budynków o dużej rozpiętości. Standardowo konstrukcja ta pozwala na objęcie przestrzeni od 9 do 12 metrów szerokości, a w niektórych przypadkach nawet do 16 metrów. Jest to kluczowa przewaga nad prostą konstrukcją krokwiową, która zazwyczaj stosowana jest przy rozpiętościach do 7 metrów, oraz nad więźbą krokwiowo-jętkową, której możliwości kończą się w okolicach 11 metrów. Jeśli projekt Twojego domu zakłada szeroki rzut, bez wewnętrznych ścian nośnych, więźba płatwiowo-krokwiowa staje się wręcz niezbędna, aby zapewnić odpowiednie podparcie i stabilność dachu.
Wysoka sztywność i stabilność – gwarancja odporności na wiatr i śnieg
Dzięki przemyślanemu systemowi opartemu na płatwiach, słupach, kleszczach i mieczach, dach płatwiowo-krokwiowy charakteryzuje się wyjątkową sztywnością i stabilnością. Wielokrotne punkty podparcia i wzmocnienia konstrukcji sprawiają, że jest ona niezwykle odporna na obciążenia zewnętrzne. Silne podmuchy wiatru czy znaczne ilości zalegającego na dachu śniegu nie stanowią dla niej większego problemu. Ta wysoka odporność na obciążenia dynamiczne i statyczne przekłada się bezpośrednio na bezpieczeństwo i trwałość całego budynku, zapewniając spokój na lata.
Uniwersalność zastosowania: Od dachów stromych po te o niewielkim nachyleniu
Kolejną istotną zaletą więźby płatwiowo-krokwiowej jest jej wszechstronność pod względem kąta nachylenia dachu. Konstrukcja ta może być z powodzeniem stosowana zarówno przy bardzo stromych dachach, dochodzących nawet do 70 stopni nachylenia, jak i przy dachach o niewielkim spadku, zaczynającym się już od 6 stopni. Ta elastyczność daje architektom i inwestorom dużą swobodę w projektowaniu, pozwalając na dopasowanie kształtu dachu do specyfiki działki, warunków klimatycznych, a także indywidualnych preferencji estetycznych, bez konieczności rezygnowania z solidności konstrukcji.
Wady i ograniczenia: O czym musisz pamiętać przed wyborem projektu?
Słupy na poddaszu: Jak zaplanować funkcjonalną przestrzeń i zamienić wadę w zaletę?
Największym wyzwaniem aranżacyjnym w przypadku dachu płatwiowo-krokwiowego jest obecność słupów (stolców) na poddaszu. Choć są one niezbędne do prawidłowego funkcjonowania konstrukcji, mogą stanowić przeszkodę w projektowaniu otwartych i swobodnych przestrzeni. Na szczęście istnieje wiele sposobów, aby sobie z tym poradzić. Słupy można estetycznie obudować, wkomponować w projekt mebli na wymiar, włączyć w konstrukcję ścianek działowych, a nawet potraktować jako celowy element dekoracyjny, nadający wnętrzu unikalny charakter. Kluczem jest świadome zaplanowanie tej przestrzeni już na etapie projektu, co pozwoli zamienić potencjalną wadę w ciekawy atut architektoniczny.
Konieczność wykonania wzmocnionego stropu – kluczowy warunek bezpieczeństwa
Konstrukcja dachu płatwiowo-krokwiowego, ze względu na sposób przenoszenia obciążeń, nakłada pewne wymagania na strop budynku. Słupy przenoszą skoncentrowane i znaczące siły z całej konstrukcji dachu, dlatego strop musi być zaprojektowany jako element o podwyższonej wytrzymałości. Musi on być zdolny do bezpiecznego przyjęcia tych obciążzeń i równomiernego przekazania ich na ściany nośne. Zaniedbanie tego aspektu może prowadzić do uszkodzenia stropu, a w skrajnych przypadkach do zagrożenia stabilności całej konstrukcji. Dlatego tak ważne jest, aby projekt stropu był ściśle dopasowany do obciążeń wynikających z więźby dachowej.
Dach płatwiowo-krokwiowy kontra krokwiowo-jętkowy: Pojedynek gigantów
Rozpiętość 9-11 metrów: Która konstrukcja będzie lepszym i tańszym wyborem?
W przypadku budynków o rozpiętości od 9 do 11 metrów, wybór między dachem płatwiowo-krokwiowym a krokwiowo-jętkowym może być kluczowy dla optymalizacji kosztów i funkcjonalności. Dach płatwiowo-krokwiowy, dzięki systemowi słupów i płatwi, jest w stanie efektywnie przekryć takie rozpiętości, często oferując większą swobodę w aranżacji poddasza. Z kolei więźba krokwiowo-jętkowa, choć również radzi sobie z podobnymi szerokościami, opiera się na innym mechanizmie przenoszenia obciążeń. Wybór zależy od wielu czynników, w tym od specyfiki projektu, dostępności materiałów i preferencji wykonawcy. Warto rozważyć, która konstrukcja będzie bardziej ekonomiczna pod względem zużycia materiałów i złożoności wykonania w danym przypadku.
Przenoszenie obciążeń: Słupy na stropie czy rozpór na ścianach zewnętrznych?
Fundamentalna różnica między tymi dwoma typami więźby leży w sposobie przenoszenia obciążeń. W dachu płatwiowo-krokwiowym kluczową rolę odgrywają słupy, które kierują ciężar dachu na strop. To oznacza, że główny nacisk spoczywa na konstrukcji stropu i ścianach nośnych poniżej. Natomiast w dachu krokwiowo-jętkowym, obciążenia, a zwłaszcza poziomy rozpór, są w dużej mierze przenoszone bezpośrednio na ściany zewnętrzne. Ta różnica ma istotne konsekwencje: więźba płatwiowa wymaga mocniejszego stropu, ale odciąża ściany zewnętrzne, podczas gdy więźba jętkowa generuje większe siły poziome działające na ściany zewnętrzne, co może wymagać ich dodatkowego wzmocnienia.
Swoboda aranżacji poddasza: Gdzie łatwiej uzyskać otwartą przestrzeń?
Jeśli marzysz o przestronnym, otwartym poddaszu, wybór konstrukcji dachu ma kluczowe znaczenie. W dachu płatwiowo-krokwiowym obecność pionowych słupów, choć niezbędna dla stabilności, może ograniczać swobodę w aranżacji wnętrza. Słupy te mogą dzielić przestrzeń i utrudniać stworzenie jednolitej, otwartej powierzchni. W przypadku dachu krokwiowo-jętkowego, gdzie główny nacisk przenoszony jest na ściany zewnętrzne, poddasze często oferuje większą swobodę w projektowaniu otwartych przestrzeni, ponieważ brakuje w nim wewnętrznych słupów konstrukcyjnych. Oznacza to, że w dachu jętkowym łatwiej jest uzyskać nieprzerwaną przestrzeń, co może być decydujące dla funkcjonalności i estetyki poddasza użytkowego.
Praktyczny przewodnik inwestora: Na co zwrócić uwagę podczas budowy i odbioru?
Jakość i przekroje drewna: Sprawdź, czy wykonawca nie oszczędza na materiałach
Jako inwestor, powinieneś przywiązywać ogromną wagę do jakości i przekrojów drewna używanego do budowy więźby dachowej. Jest to fundament bezpieczeństwa i trwałości Twojego domu. Upewnij się, że drewno spełnia wymogi projektu pod względem klasy wytrzymałości i jest odpowiednio wysuszone. Stosowanie materiałów gorszej jakości lub elementów o zbyt małych przekrojach może prowadzić do deformacji konstrukcji, obniżenia jej nośności, a w najgorszym przypadku do katastrofy budowlanej. Zawsze weryfikuj specyfikację materiałową i nie wahaj się pytać wykonawcy o pochodzenie i parametry używanego drewna.
Poprawność połączeń ciesielskich: Dlaczego precyzja montażu kleszczy i mieczy jest krytyczna?
W konstrukcji dachu płatwiowo-krokwiowego, precyzja wykonania połączeń ciesielskich jest absolutnie kluczowa, szczególnie w przypadku elementów usztywniających takich jak kleszcze i miecze. Te pozornie drobne detale odpowiadają za sztywność i stabilność całej konstrukcji. Niewłaściwie wykonane połączenie, zbyt luźne lub wykonane z użyciem nieodpowiednich łączników, może znacząco osłabić całą więźbę, czyniąc ją podatną na uszkodzenia pod wpływem obciążeń. Dlatego tak ważne jest, aby ciesiele posiadali odpowiednie umiejętności i dbali o każdy detal montażu.
Przeczytaj również: Co ile krokwie na dach? Kluczowe informacje i najczęstsze błędy
Zgodność z projektem: Jak zweryfikować prawidłowe rozmieszczenie słupów i płatwi?
Podczas budowy dachu płatwiowo-krokwiowego, inwestor powinien aktywnie uczestniczyć w weryfikacji zgodności wykonania z projektem. Szczególną uwagę należy zwrócić na prawidłowe rozmieszczenie słupów (stolców) i płatwi. Sprawdź, czy są one ustawione pionowo i poziomo zgodnie z założeniami projektowymi oraz czy ich odległości od siebie odpowiadają specyfikacji. Pomocne mogą być proste narzędzia, takie jak poziomica, kątownik czy miarka. W przypadku wątpliwości, warto rozważyć skorzystanie z usług niezależnego inspektora nadzoru budowlanego, który profesjonalnie oceni poprawność wykonania konstrukcji.
