Budowa dachu to złożony proces, w którym każdy element konstrukcyjny odgrywa swoją rolę. Jednym z nich, często niedocenianym przez osoby spoza branży budowlanej, jest płatew. Choć może nie brzmi znajomo, jest to element absolutnie fundamentalny dla stabilności i trwałości każdej więźby dachowej. Bez niej nasz dach po prostu by się nie utrzymał. Zrozumienie, czym jest płatew, jakie ma rodzaje i funkcje, pozwoli Ci lepiej docenić kunszt inżynierski stojący za konstrukcją Twojego domu.
Płatew to kluczowy element konstrukcji dachu, zapewniający jego stabilność i przenoszenie obciążeń
- Płatew to belka ułożona równolegle do kalenicy, podpierająca krokwie i przenosząca obciążenia.
- Wyróżnia się płatwie kalenicowe (szczyt dachu), pośrednie (podpora krokwi) i stropowe/murłaty (na ścianach).
- Jest niezbędna w konstrukcjach płatwiowo-kleszczowych, szczególnie przy większych rozpiętościach dachu (od 9 do 12 m).
- Najczęściej wykonana jest z drewna, rzadziej ze stali (w budownictwie przemysłowym).
- Standardowe wymiary przekroju drewnianych płatwi to 12-16 cm szerokości i 16-22 cm wysokości.
- Prawidłowy montaż płatwi zapewnia sztywność, bezpieczeństwo i równą połać dachu.

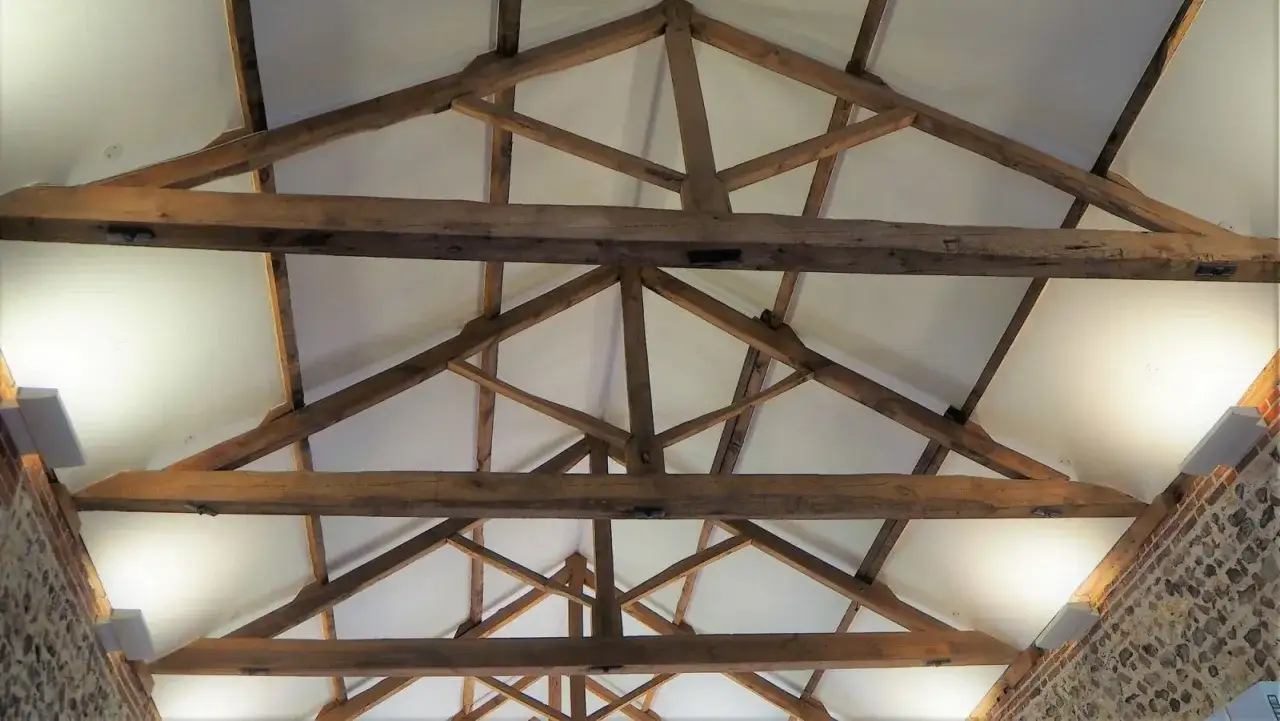

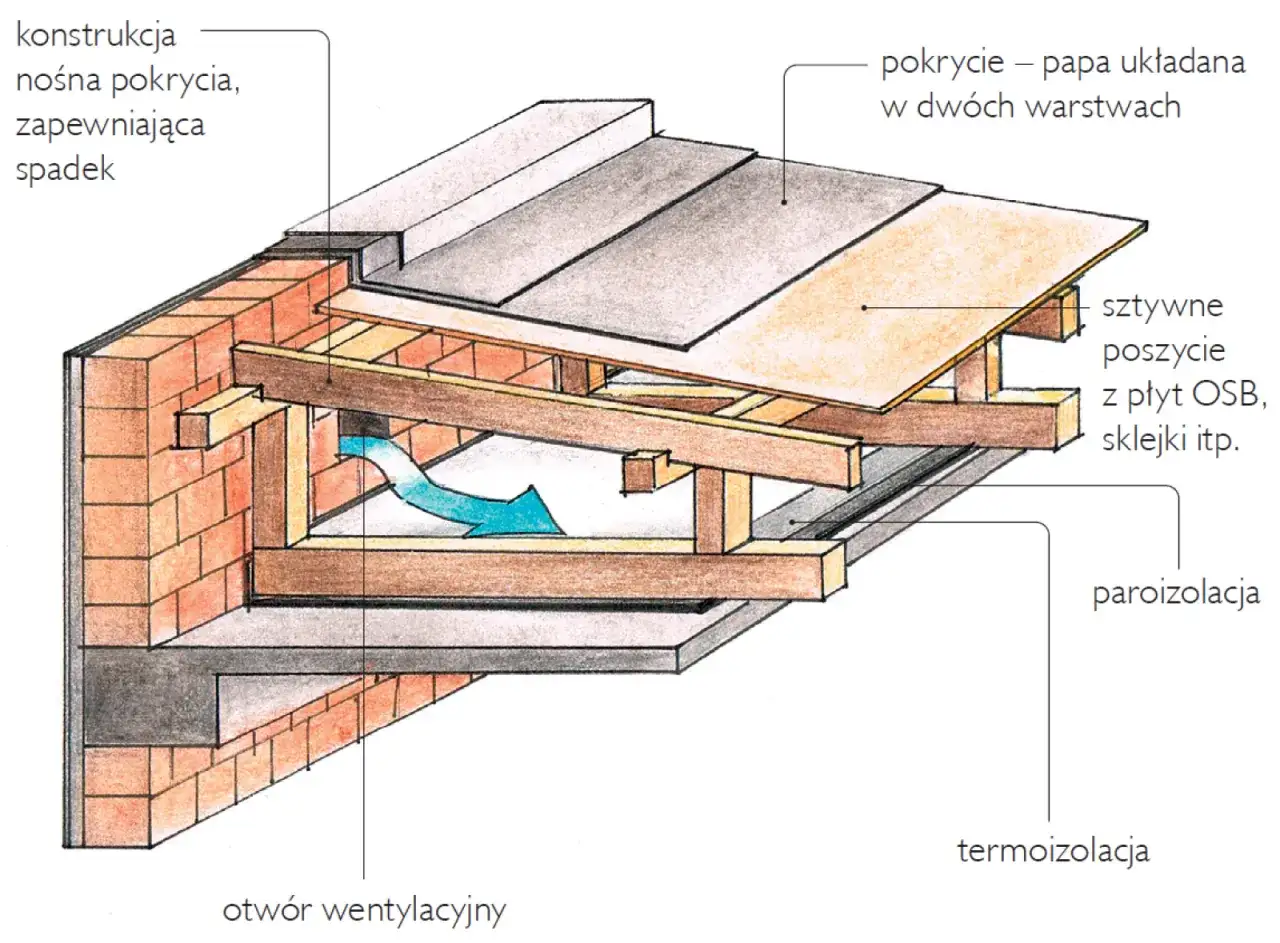

Czym jest płatew i dlaczego jest fundamentem solidnego dachu?
Witaj w świecie konstrukcji dachowych! Dziś przyjrzymy się bliżej elementowi, który jest absolutnym filarem każdej solidnej więźby płatwi. Choć jej nazwa może brzmieć technicznie, jej rola jest prosta i kluczowa dla całego dachu.
Płatew w pigułce: definicja dla początkujących
Najprościej rzecz ujmując, płatew to pozioma belka konstrukcyjna, która biegnie równolegle do kalenicy czyli najwyższej, poziomej krawędzi dachu. Wyobraź sobie ją jako jeden z głównych "kręgosłupów" dachu, który stanowi podstawowe podparcie dla krokwi. Bez tego kluczowego elementu konstrukcyjnego, krokwie nie miałyby stabilnego oparcia, a cały dach byłby narażony na niestabilność.
Jaką rolę odgrywa w konstrukcji dachu? Klucz do przenoszenia obciążeń
Głównym zadaniem płatwi jest efektywne przenoszenie obciążeń. Mówimy tu o ciężarze samego pokrycia dachowego (dachówki, blachy), ale także o obciążeniach zewnętrznych, takich jak śnieg zimą czy silny wiatr. Płatew zbiera te siły i przekazuje je dalej, na poprzeczne układy nośne, którymi najczęściej są ściany nośne budynku lub specjalne słupy konstrukcyjne. Jest to więc niezwykle ważny element w całym systemie dystrybucji obciążeń.
Płatew a inne elementy więźby: jak współpracuje z krokwiami i słupami?
Płatew nie działa w izolacji. Jest integralną częścią skomplikowanej sieci zwanej więźbą dachową. Jej relacja z krokwiami jest symbiozą krokwie opierają się na płatwiach, a płatwie z kolei często są podparte przez pionowe słupy. W ten sposób tworzy się stabilna, wzajemnie uzupełniająca się konstrukcja, która jest w stanie sprostać wielu wyzwaniom, jakim musi stawić czoła dach.

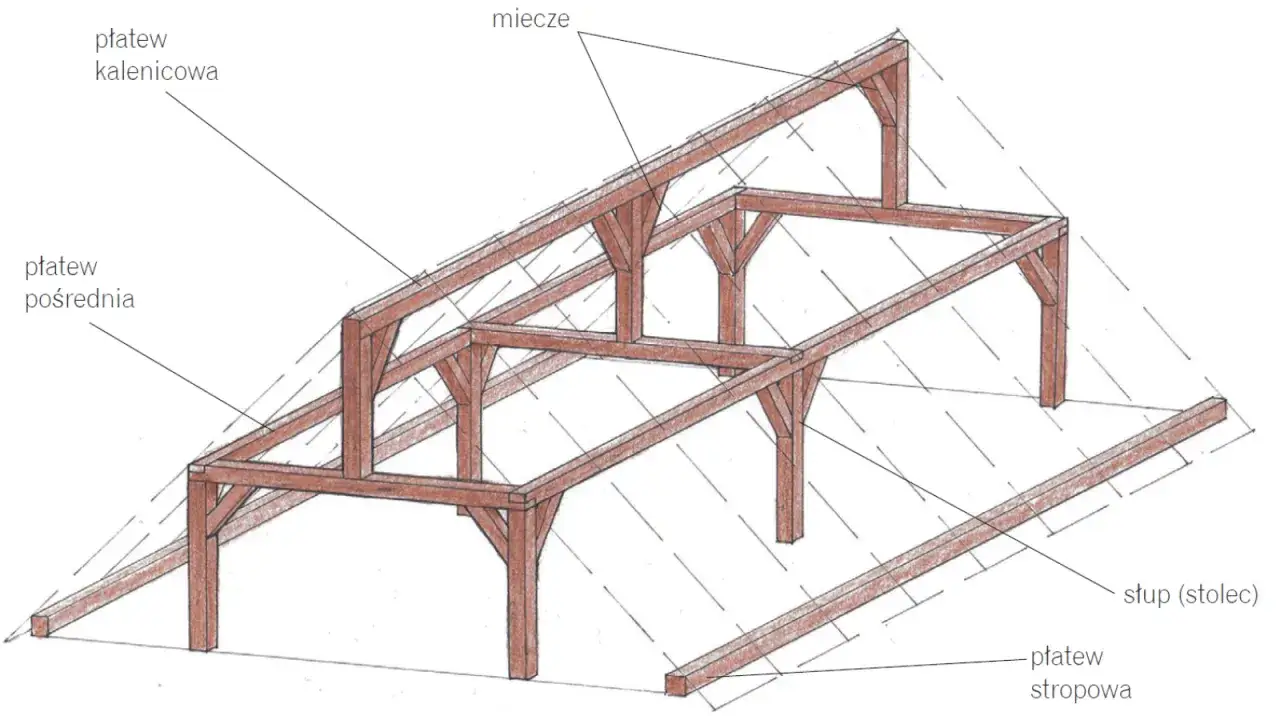

Trzy kluczowe rodzaje płatwi: którą znajdziesz w swoim dachu?
Podobnie jak w wielu dziedzinach życia, również w przypadku płatwi mamy do czynienia z różnymi wariantami, które pełnią nieco odmienne funkcje. Zrozumienie tych różnic pozwoli Ci lepiej zorientować się w budowie własnego dachu.
Płatew kalenicowa: strażnik szczytu konstrukcji
Płatew kalenicowa znajduje się w samym szczycie dachu, w linii kalenicy. Jej głównym zadaniem jest spinanie i usztywnianie konstrukcji w tym newralgicznym punkcie. Warto jednak wiedzieć, że nie w każdym projekcie dachu jest ona obligatoryjna. Czasami inne rozwiązania konstrukcyjne pozwalają na jej pominięcie, choć często stanowi ona ważny element stabilizujący całość.
Płatew pośrednia: niezbędne wsparcie dla długich krokwi
To właśnie płatew pośrednia jest często tym elementem, który ratuje krokwie przed nadmiernym uginaniem się. Umieszczona pomiędzy płatwią kalenicową a tą najniżej położoną (stropową lub murłatą), stanowi dodatkowe punkty podparcia dla krokwi na ich całej długości. Dzięki temu zapobiega się nieestetycznemu zjawisku "klawiszowania", czyli nierównomiernemu ułożeniu krokwi, które może prowadzić do problemów z pokryciem dachowym.
Płatew stropowa (murłata): fundament więźby na ścianach budynku
Płatew stropowa, często nazywana murłatą, to element znajdujący się na samym dole konstrukcji więźby. Spoczywa ona bezpośrednio na ścianach nośnych budynku lub na wieńcu stropowym. Jej kluczową funkcją jest równomierne rozłożenie obciążeń przenoszonych z całej więźby dachowej na ściany. To właśnie murłata stanowi fundament, na którym opiera się cała konstrukcja dachu.
Kiedy zastosowanie płatwi jest absolutnie konieczne?
Nie każda konstrukcja dachu wymaga zastosowania płatwi. Istnieją jednak sytuacje, w których są one absolutnie niezbędne do zapewnienia stabilności i bezpieczeństwa.
Konstrukcja płatwiowo-kleszczowa: standard przy większych rozpiętościach
W Polsce bardzo popularnym rozwiązaniem jest konstrukcja płatwiowo-kleszczowa, która idealnie sprawdza się przy większych rozpiętościach dachu. Mówimy tu zazwyczaj o rozpiętościach od 9 do 12 metrów. W takich przypadkach tradycyjne więźby krokwiowe czy jętkowe mogą okazać się niewystarczające, a płatwie stają się kluczowym elementem przenoszącym obciążenia i zapewniającym niezbędną sztywność konstrukcji. To właśnie dzięki nim możliwe jest budowanie dachów o takich właśnie wymiarach.
Czy każdy projekt dachu musi zawierać płatew kalenicową?
Jak już wspominałem, płatew kalenicowa nie zawsze jest elementem obowiązkowym. W konstrukcjach o mniejszej rozpiętości lub o specyficznej geometrii, gdzie inne elementy konstrukcyjne przejmują funkcję usztywniającą szczyt dachu, można ją pominąć. Decyzja o jej zastosowaniu zawsze zależy od projektu architektonicznego i obliczeń statycznych, które uwzględniają wszystkie obciążenia i specyfikę konstrukcji.
Brak płatwi w projekcie: co to oznacza i kiedy jest to błędem?
Brak płatwi w projekcie dachu nie zawsze jest błędem. W przypadku mniejszych domów jednorodzinnych, gdzie rozpiętość dachu jest niewielka, a konstrukcja opiera się na więźbie krokwiowej lub jętkowej, płatwie mogą nie być potrzebne. Problem pojawia się, gdy ich brak jest wynikiem niedopatrzenia projektowego lub oszczędności w sytuacji, gdy są one niezbędne do przeniesienia obciążeń. Wówczas brak płatwi może prowadzić do deformacji dachu, a w skrajnych przypadkach nawet do jego zawalenia. Zawsze warto upewnić się, że projekt jest zgodny z normami i uwzględnia wszystkie niezbędne elementy konstrukcyjne.
Z jakich materiałów powstają płatwie i jakie mają wymiary?
Wybór materiału i odpowiednie wymiarowanie płatwi to kluczowe aspekty wpływające na wytrzymałość i trwałość całej konstrukcji dachowej.
Drewno kontra stal: jaki materiał wybrać w zależności od budynku?
W budownictwie jednorodzinnym dominującym materiałem do produkcji płatwi jest oczywiście drewno konstrukcyjne. Jest ono łatwo dostępne, stosunkowo lekkie i łatwe w obróbce. Jednak w przypadku obiektów przemysłowych, takich jak hale produkcyjne czy magazyny, gdzie wymagana jest wyjątkowa wytrzymałość i odporność na obciążenia, często stosuje się płatwie stalowe. Wykonuje się je zazwyczaj z profili typu Z, które charakteryzują się dużą wytrzymałością przy stosunkowo niewielkiej masie własnej.
Standardowe przekroje płatwi: od czego zależą ich wymiary?
W typowym budownictwie jednorodzinnym, drewniane płatwie mają zazwyczaj przekrój mieszczący się w przedziale od 12 do 16 centymetrów szerokości i od 16 do 22 centymetrów wysokości. Te wymiary nie są jednak przypadkowe. Zależą one od wielu czynników, takich jak planowana rozpiętość dachu, rodzaj i ciężar pokrycia dachowego, przewidywane obciążenia śniegiem i wiatrem, a także gatunek i jakość użytego drewna. Precyzyjne obliczenie tych parametrów jest zadaniem konstruktora.
Montaż płatwi krok po kroku: na co zwrócić uwagę?
Prawidłowy montaż płatwi jest równie ważny jak ich odpowiedni dobór. To od precyzji wykonania zależy bezpieczeństwo i trwałość całego dachu.
Podparcie na słupach i mieczach: jak zapewnić stabilność?
Płatwie pośrednie i kalenicowe, zwłaszcza te o większych rozpiętościach, wymagają dodatkowego podparcia. Najczęściej realizuje się to za pomocą pionowych słupów, zwanych też stolcami, które przenoszą obciążenia z płatwi na niższe elementy konstrukcji. Dodatkowo, aby zwiększyć stabilność i sztywność całej konstrukcji, często stosuje się ukośne elementy zwane mieczami. Te elementy działają jak wzmocnienie, zapobiegając ewentualnym deformacjom i zapewniając integralność więźby.
Najpopularniejsze złącza ciesielskie: jak prawidłowo łączyć płatwie?
Łączenie płatwi ze słupami oraz innymi elementami konstrukcji wymaga zastosowania odpowiednich technik ciesielskich. W praktyce stosuje się różnego rodzaju połączenia, takie jak wręby, zaciosy, połączenia na czopy, a także wzmocnienia w postaci stalowych kątowników czy śrub. Kluczowe jest, aby każde połączenie było wykonane precyzyjnie i zapewniało odpowiednią wytrzymałość oraz sztywność, gwarantując bezpieczeństwo całej konstrukcji.
Łączenie płatwi na długości: kluczowe zasady dla zachowania ciągłości konstrukcji
Gdy długość płatwi przekracza dostępną długość pojedynczego elementu, konieczne jest ich łączenie na długości. Należy pamiętać, że takie połączenia powinny być wykonywane w miejscach, gdzie płatew ma dodatkowe podparcie, na przykład nad słupem. Stosuje się wówczas specjalne techniki, takie jak zakładki, które zapewniają ciągłość przenoszenia obciążeń. Ważne jest, aby takie połączenia były odpowiednio wzmocnione i wykonane zgodnie z zasadami sztuki ciesielskiej, aby nie osłabić całej konstrukcji.
Płatew w praktyce: jakie korzyści daje jej prawidłowe zastosowanie?
Inwestycja w prawidłowe zaprojektowanie i wykonanie płatwi przynosi szereg wymiernych korzyści, które przekładają się na jakość i funkcjonalność całego dachu.
Równa połać dachu bez "klawiszowania" krokwi
Dzięki płatwiom pośrednim, które stanowią dodatkowe punkty podparcia dla krokwi, możliwe jest uzyskanie idealnie równej połaci dachowej. Zapobiega to nieestetycznemu zjawisku "klawiszowania", czyli nierównomiernego ułożenia krokwi, które może prowadzić do problemów z montażem pokrycia dachowego i jego późniejszym wyglądem.
Większa sztywność i bezpieczeństwo całej konstrukcji dachowej
Prawidłowo zamontowane płatwie znacząco zwiększają ogólną sztywność i stabilność więźby dachowej. To z kolei przekłada się bezpośrednio na bezpieczeństwo użytkowania dachu, czyniąc go bardziej odpornym na działanie czynników zewnętrznych, takich jak silny wiatr czy obciążenie masą śniegu. Solidna konstrukcja to gwarancja spokoju na lata.
Przeczytaj również: Ile zapłacisz za nowy dach? Poznaj aktualne koszty i ceny
Możliwość tworzenia dachów o dużej rozpiętości i skomplikowanych kształtach
Zastosowanie płatwi otwiera drzwi do projektowania i budowania dachów o znacznie większych rozpiętościach, niż byłoby to możliwe w przypadku prostych konstrukcji krokwiowych. Dzięki nim możliwe jest tworzenie skomplikowanych geometrycznie kształtów dachów, które nadają budynkom unikalny charakter. Konstrukcje płatwiowo-kleszczowe są tu doskonałym przykładem możliwości, jakie daje właściwe wykorzystanie tych elementów.
