Minimalna głębokość oparcia nadproża to fundament bezpieczeństwa każdej konstrukcji budowlanej. Choć może wydawać się to drobnym szczegółem, jego prawidłowe wykonanie jest absolutnie kluczowe dla stabilności i trwałości całego budynku. W tym artykule przyjrzymy się, dlaczego ten element jest tak ważny, jakie są konkretne wymagania dotyczące jego głębokości oraz jakie konsekwencje niesie ze sobą zaniedbanie tej kwestii.
Minimalna głębokość oparcia nadproża to fundament bezpieczeństwa konstrukcji
- Zalecane minimum oparcia nadproża to często 15 cm z każdej strony, ale wartości te różnią się w zależności od typu nadproża i materiału ściany.
- Dla nadproży L19 na murze ceramicznym/silikatowym/betonowym wymagane jest 9 cm oparcia, a na betonie komórkowym 12 cm.
- Nadproża systemowe (np. z gazobetonu) mogą wymagać 20-25 cm oparcia, szczególnie dla dłuższych rozpiętości.
- Nadproża strunobetonowe zazwyczaj wymagają minimum 15 cm oparcia.
- Kluczowe jest zawsze przestrzeganie zaleceń producenta i wytycznych zawartych w projekcie budowlanym.
- Niewłaściwe oparcie może prowadzić do pęknięć ścian, a nawet katastrofy budowlanej.
Dlaczego prawidłowe oparcie nadproża to absolutna podstawa bezpieczeństwa
W świecie budownictwa każdy element konstrukcyjny ma swoje ściśle określone zadanie. Jednym z tych, które często są niedoceniane, a jednocześnie mają fundamentalne znaczenie dla bezpieczeństwa, jest oparcie nadproża. To właśnie ono stanowi klucz do stabilności otworów w ścianach, takich jak drzwi czy okna.
Czym jest oparcie nadproża i dlaczego nie można go ignorować?
Oparcie nadproża to nic innego jak fragment tego elementu konstrukcyjnego, który spoczywa bezpośrednio na murze. Jest to punkt styku, przez który wszystkie obciążenia działające na nadproże a co za tym idzie, na całą konstrukcję powyżej są przenoszone na ściany nośne. Bez odpowiednio zaprojektowanego i wykonanego oparcia, nadproże nie jest w stanie efektywnie spełniać swojej roli, a cała budowla traci na stabilności. Ignorowanie tego aspektu jest jednym z najpoważniejszych błędów, jakie można popełnić na budowie.
Jakie siły działają na nadproże i jak oparcie pomaga je przenieść?
Na każde nadproże działają różnorodne siły. Przede wszystkim są to obciążenia pionowe, pochodzące od ciężaru stropów, dachu, a nawet kolejnych kondygnacji budynku. Mogą pojawić się również obciążenia poziome, na przykład od parcia wiatru, a także obciążenia dynamiczne, choć te są rzadsze w budownictwie mieszkaniowym. Kluczowa rola oparcia polega na tym, że rozkłada te siły na znacznie większą powierzchnię ściany. Dzięki temu zapobiega koncentracji naprężeń w jednym punkcie, co mogłoby doprowadzić do pęknięć lub deformacji materiału murowego. Im stabilniejsze i dłuższe oparcie, tym bezpieczniejsze jest przenoszenie tych obciążeń.
Krótkie oparcie – jakie są realne konsekwencje błędu wykonawczego?
Zbyt krótkie oparcie nadproża to błąd, który może mieć katastrofalne skutki. Najczęściej objawia się on pęknięciami ścian, szczególnie w rejonie narożników otworów okiennych i drzwiowych. Te pęknięcia nie tylko szpecą elewację i wnętrza, ale przede wszystkim świadczą o tym, że konstrukcja pracuje w sposób nieprawidłowy. W dłuższej perspektywie może to prowadzić do osiadania budynku, utraty jego stabilności, a w skrajnych przypadkach nawet do częściowego lub całkowitego zawalenia się konstrukcji. Naprawa takich błędów jest zazwyczaj bardzo kosztowna i skomplikowana, a czasami wręcz niemożliwa bez ingerencji w istniejącą zabudowę. Dlatego właśnie zbyt krótkie oparcie jest uznawane za jeden z najpoważniejszych błędów wykonawczych.
Minimalna głębokość oparcia – konkretne liczby i zalecenia
Wiedza teoretyczna o znaczeniu oparcia nadproża to jedno, ale w praktyce budowlanej kluczowe są konkretne liczby. Jakiej minimalnej głębokości oparcia potrzebujemy w zależności od sytuacji? Odpowiedź nie jest prosta, ponieważ zależy ona od wielu czynników, ale istnieją pewne ogólne wytyczne i konkretne wartości dla najczęściej stosowanych rozwiązań.
Złota zasada budowlana – czy 15 cm oparcia zawsze wystarczy?
Wśród wykonawców i projektantów często funkcjonuje zasada, że bezpieczne minimum oparcia nadproża to 15 centymetrów z każdej strony otworu. Jest to pewna "złota zasada", która sprawdza się w wielu standardowych sytuacjach i zapewnia odpowiedni margines bezpieczeństwa. Jednakże, musimy pamiętać, że nie jest to wartość uniwersalna. Zawsze należy w pierwszej kolejności kierować się zapisami projektu budowlanego oraz zaleceniami producenta konkretnego materiału. Czasami, ze względu na specyfikę konstrukcji lub materiałów, wymagane może być oparcie o innej, często większej długości.
Nadproża prefabrykowane L-19: Ile oparcia na ceramice, a ile na betonie komórkowym?
Popularne nadproża typu L-19, czyli belki schodkowe, są powszechnie stosowane w budownictwie. Dla nich minimalna długość oparcia jest ściśle określona i różni się w zależności od materiału, z którego wykonana jest ściana. Na murze z tradycyjnych elementów ceramicznych, silikatowych lub betonowych, zazwyczaj wystarcza oparcie o długości 9 cm. Natomiast w przypadku ścian wykonanych z betonu komórkowego, który jest materiałem o niższej wytrzymałości na ściskanie i większej porowatości, wymagane jest dłuższe oparcie minimum 12 cm. Różnica ta wynika z odmiennych właściwości mechanicznych tych materiałów budowlanych.
Nadproża systemowe (gazobeton): Kiedy potrzebujesz aż 20-25 cm oparcia?

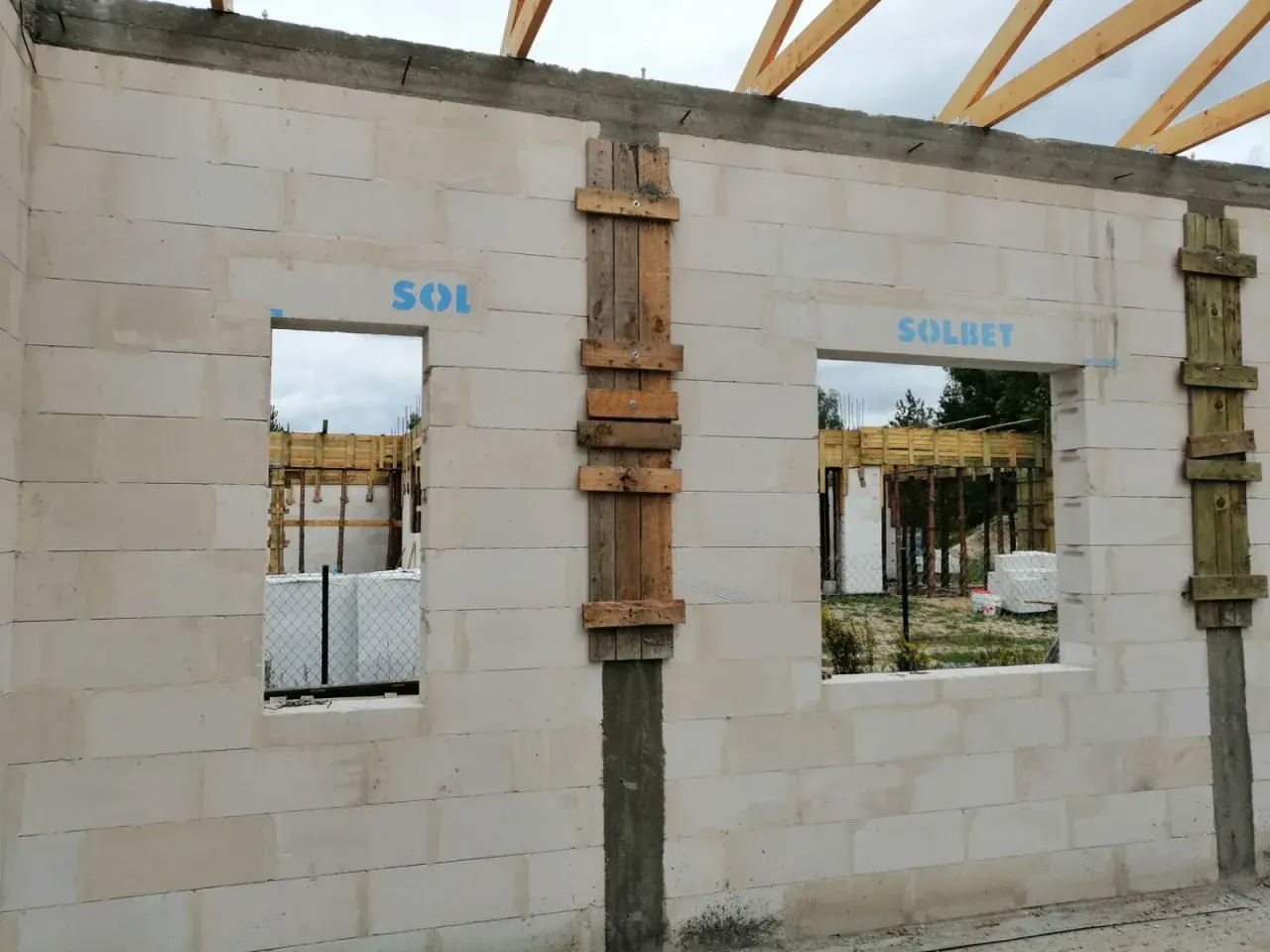

Producenci nowoczesnych systemów budowlanych, w tym tych opartych na betonie komórkowym, często oferują dedykowane nadproża systemowe. W ich przypadku wymagania dotyczące oparcia mogą być bardziej rygorystyczne. Przykładowo, dla nadproży produkowanych przez firmy takie jak Solbet, dla otworów o długości do 160 cm minimalne oparcie może wynosić aż 20 cm. Natomiast dla nadproży o większych rozpiętościach, wymagane jest jeszcze dłuższe oparcie, sięgające nawet 25 cm. Takie wartości są podyktowane specyfiką materiału, z którego wykonane są nadproża, a także często większymi rozpiętościami, które mają one obsługiwać.
Nowoczesne nadproża strunobetonowe: Jakie są dla nich wytyczne?
Nadproża strunobetonowe to kolejne nowoczesne rozwiązanie, cenione za swoją wysoką wytrzymałość i precyzję wykonania. Mimo ich imponujących parametrów, producenci nadal zalecają zachowanie odpowiedniego oparcia na murze. W przypadku tych elementów, zazwyczaj stosuje się minimum 15 cm oparcia z każdej strony. Jest to wartość, która zapewnia stabilne przeniesienie obciążeń i zapobiega koncentracji naprężeń, nawet w przypadku tych bardzo wytrzymałych konstrukcji.
Gdzie szukać wiarygodnych informacji? Rola projektu i instrukcji producenta
Podkreślam to za każdym razem, gdy rozmawiamy o technicznych aspektach budowy: najważniejszym i najbardziej wiarygodnym źródłem informacji o wymaganiach dotyczących oparcia nadproża są zawsze dwa dokumenty. Pierwszym jest projekt konstrukcyjny budynku, który został opracowany przez uprawnionego inżyniera i uwzględnia specyfikę danej budowy. Drugim jest instrukcja montażu dostarczona przez producenta konkretnego systemu nadproży. To właśnie te dokumenty zawierają precyzyjne, wiążące dane, które należy bezwzględnie przestrzegać. Jak podaje Leier Polska, prawidłowe oparcie jest absolutnie kluczowe dla stabilności całej konstrukcji.
Od czego jeszcze zależy wymagana długość oparcia? Kluczowe czynniki
Wybór odpowiedniej głębokości oparcia nadproża to nie tylko kwestia jego typu. Istnieje szereg innych czynników, które wpływają na to, jak długie musi być to oparcie, aby zapewnić pełne bezpieczeństwo konstrukcji. Zrozumienie tych zależności pozwala na świadome podejście do procesu budowlanego.
Materiał ściany: Pustak ceramiczny, silikat czy beton komórkowy – co to zmienia?
Jak już wspominaliśmy, materiał, z którego wykonana jest ściana, ma fundamentalne znaczenie. Pustaki ceramiczne i silikaty charakteryzują się zazwyczaj wyższą wytrzymałością na ściskanie niż beton komórkowy. Oznacza to, że są w stanie przenieść większe obciążenia punktowe. Beton komórkowy, ze względu na swoją strukturę i niższą gęstość, wymaga większej powierzchni podparcia, aby rozłożyć naprężenia. Dlatego też w ścianach z betonu komórkowego oparcie nadproża musi być dłuższe, aby uniknąć ryzyka pękania materiału murowego pod obciążeniem.
Rozpiętość otworu: Jak szerokość okna lub drzwi wpływa na głębokość oparcia?
Prosta zasada fizyki mówi, że im dłuższy element, tym większe obciążenia na niego działają. W przypadku nadproży jest podobnie. Im szerszy otwór w ścianie (czyli im większa rozpiętość otworu), tym dłuższe i cięższe jest samo nadproże. Dłuższe nadproże musi przenieść większe siły, pochodzące od obciążeń znajdujących się nad nim. Aby te zwiększone siły mogły być bezpiecznie rozłożone na murze, konieczne jest zastosowanie dłuższego oparcia. Przykładem tego są wspomniane wcześniej nadproża systemowe, gdzie dla dłuższych elementów wymagane jest większe oparcie.
Rola ściany: Czy inne zasady obowiązują dla ścian nośnych, a inne dla działowych?
Nie wszystkie ściany w budynku pełnią tę samą funkcję. Ściany nośne są kluczowym elementem konstrukcyjnym, który przenosi obciążenia z wyższych kondygnacji i dachu na fundamenty. Ściany działowe służą jedynie do podziału przestrzeni i nie przenoszą obciążeń konstrukcyjnych. Z tego powodu, nadproża stosowane w ścianach nośnych muszą spełniać znacznie bardziej rygorystyczne wymagania dotyczące oparcia. Producenci często rozróżniają nadproża na typ "N" (nośne) i "D" (działowe), które różnią się parametrami i przeznaczeniem. W ścianach nośnych oparcie musi być zawsze solidniejsze i dłuższe, aby zapewnić stabilność całej konstrukcji.
Prawidłowy montaż krok po kroku – jak uniknąć najczęstszych błędów
Posiadanie odpowiednich nadproży i wiedza o wymaganej głębokości oparcia to jedno, ale kluczowe jest również prawidłowe ich zamontowanie. Nawet najlepszy materiał nie spełni swojej roli, jeśli zostanie źle zainstalowany. Oto kilka praktycznych wskazówek, które pomogą uniknąć najczęstszych błędów wykonawczych.
Przygotowanie podłoża: Dlaczego warstwa zaprawy i wypoziomowanie są krytyczne?
Zanim położymy nadproże, musimy odpowiednio przygotować podłoże. Powierzchnia muru, na której będzie spoczywać nadproże, musi być czysta, równa i stabilna. Kluczowe jest nałożenie warstwy zaprawy najlepiej cementowej, która zapewnia odpowiednią wytrzymałość i przyczepność. Zaprawa ta pełni rolę warstwy wyrównującej i dystrybucyjnej, równomiernie rozkładając obciążenia na mur. Absolutnie krytyczne jest również precyzyjne wypoziomowanie nadproża. Nawet niewielkie odchylenie od poziomu może spowodować nierównomierne rozłożenie sił, co prowadzi do powstania naprężeń i potencjalnych pęknięć w przyszłości.
Pełny bloczek czy docinany? Jak przygotować mur pod oparcie nadproża?
Kolejną ważną zasadą jest to, aby oparcie nadproża spoczywało zawsze na pełnym elemencie murowym czyli na całym bloczku, pustaku lub cegle. Nigdy nie powinno opierać się na docinanej, niepełnej części elementu. Docięte elementy mają znacznie mniejszą wytrzymałość i mogą pękać pod obciążeniem, co osłabia całe oparcie. W przypadku nadproży systemowych, często stosuje się specjalne bloczki lub kształtki, które zapewniają odpowiednie podparcie. Należy również pamiętać o ewentualnym wzmocnieniu narożników otworów, jeśli przewiduje to projekt.
Przeczytaj również: Jak zainstalować zsyp na pranie w domu: praktyczny poradnik
Błędy, które mszczą się po latach: zbyt krótkie oparcie, brak warstwy wyrównującej, niestosowanie się do zaleceń
Podsumowując, najpoważniejsze błędy wykonawcze związane z montażem nadproży to przede wszystkim: zbyt krótkie oparcie, które jest jednym z najczęściej popełnianych i najbardziej niebezpiecznych błędów. Kolejnym jest brak odpowiedniej warstwy wyrównującej pod nadprożem, co prowadzi do nierównomiernego rozłożenia obciążeń. Na koniec, ale równie ważne, jest niestosowanie się do wytycznych producenta i projektu budowlanego. Te błędy często nie są widoczne od razu po zakończeniu prac. Mogą ujawnić się dopiero po kilku latach eksploatacji budynku, kiedy konstrukcja zaczyna pracować pod pełnym obciążeniem. Skutki mogą być bardzo poważne od estetycznych wad w postaci pęknięć, po realne zagrożenie dla bezpieczeństwa konstrukcji, wymagające kosztownych i skomplikowanych napraw.
