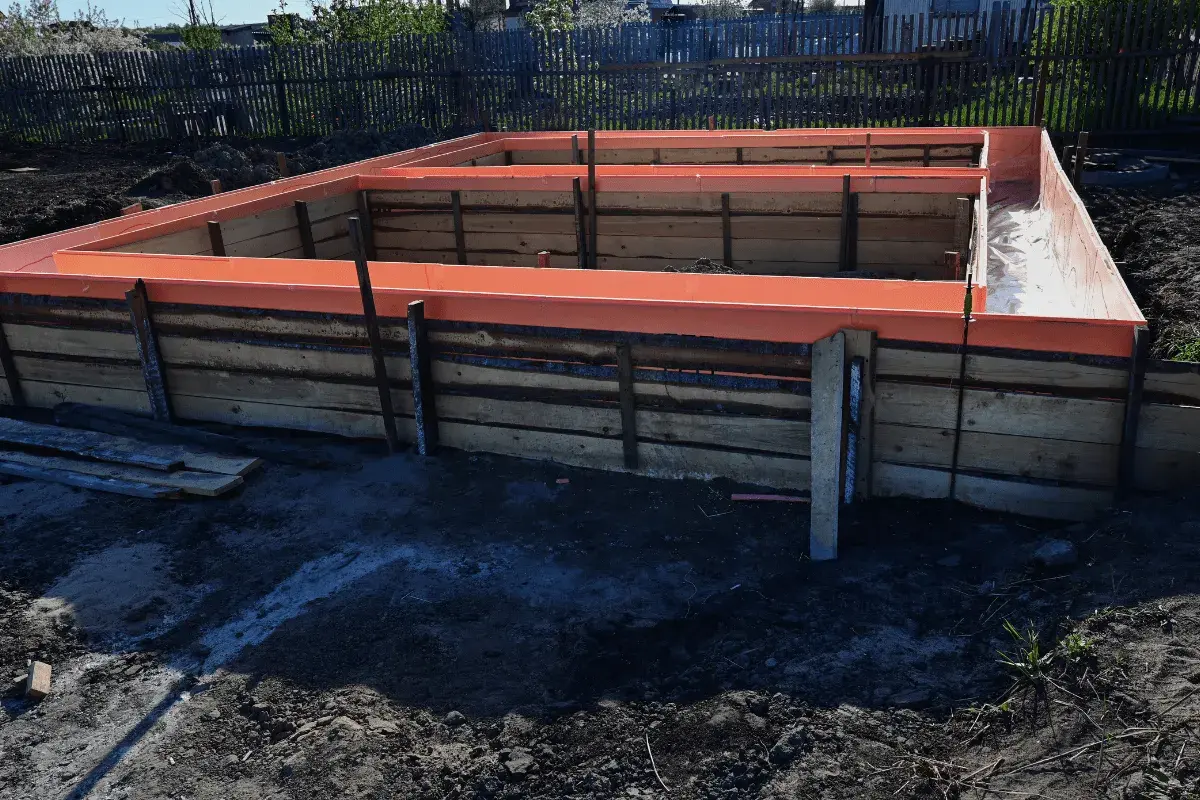

Minimalna otulina zbrojenia - Klucz do trwałości konstrukcji?

Minimalna otulina zbrojenia to parametr, którego prawidłowe określenie i wykonanie stanowi absolutną podstawę dla trwałości, bezpieczeństwa i nośności każdej konstrukcji żelbetowej. Jest to warstwa betonu otaczająca pręty zbrojeniowe, która pełni szereg kluczowych funkcji. W tym artykule przyjrzymy się bliżej, czym jest otulina, jakie normy ją regulują i od czego zależy jej grubość, aby zapewnić długowieczność budowanych obiektów.

Dlaczego grubość otuliny to fundament trwałości każdej konstrukcji żelbetowej?

Otulina zbrojenia to nic innego jak minimalna odległość, jaka musi dzielić powierzchnię pręta zbrojeniowego od zewnętrznej powierzchni betonu. To pozornie prosta definicja kryje w sobie fundamentalne znaczenie dla całego elementu konstrukcyjnego. Bez odpowiedniej otuliny stalowe zbrojenie jest narażone na szereg niekorzystnych zjawisk, które mogą w krótkim czasie doprowadzić do degradacji całej budowli.

Przede wszystkim, otulina działa jak tarcza antykorozyjna. Beton tworzy fizyczną barierę, która chroni stal przed bezpośrednim kontaktem z wilgocią, dwutlenkiem węgla czy chlorkami. Co więcej, wysokie pH środowiska betonowego (zasadowe) tworzy na powierzchni stali pasywną warstwę ochronną, która zapobiega powstawaniu rdzy. Uszkodzenie tej warstwy, na przykład przez wniknięcie agresywnych substancji, inicjuje proces korozji, który jest jednym z najczęstszych i najgroźniejszych wrogów konstrukcji żelbetowych.

Kolejną kluczową funkcją otuliny jest jej rola w zapewnieniu odporności ogniowej. W przypadku pożaru, wysokie temperatury mogą znacząco obniżyć wytrzymałość stali zbrojeniowej. Warstwa betonu działa jak izolator, spowalniając nagrzewanie się prętów i pozwalając konstrukcji na dłuższe zachowanie swojej nośności. Im grubsza i lepiej wykonana otulina, tym dłużej element jest w stanie oprzeć się niszczącemu działaniu ognia.

Nie można zapominać również o przyczepności i współpracy stali z betonem. To właśnie dzięki odpowiedniej otulinie możliwe jest efektywne przenoszenie naprężeń między tymi dwoma materiałami. Beton otaczający zbrojenie zapewnia mu stabilne zakotwienie i umożliwia współpracę w przenoszeniu obciążeń, co jest podstawą działania żelbetu jako materiału konstrukcyjnego.

Wszystkie te funkcje sprawiają, że grubość otuliny nie jest przypadkową wartością, lecz precyzyjnie określonym parametrem, który musi być uwzględniony już na etapie projektowania.

Jakie normy regulują minimalną otulinę? Klucz do zrozumienia Eurokodu 2

W Polsce, podobnie jak w większości krajów Unii Europejskiej, zasady projektowania konstrukcji żelbetowych regulowane są przez normy zharmonizowane. Podstawowym dokumentem w tym zakresie jest norma PN-EN 1992-1-1: 2008 (Eurokod 2), która zawiera szczegółowe wytyczne dotyczące między innymi otuliny zbrojenia.

Eurokod 2 wprowadza dwa kluczowe pojęcia: otulinę nominalną (c_nom) i otulinę minimalną (c_min). Otulina nominalna to wartość projektowa, która uwzględnia nie tylko minimalne wymagania, ale także pewien margines bezpieczeństwa związany z niedokładnościami wykonawczymi. Oblicza się ją ze wzoru: c_nom = c_min + Δc_dev. Tutaj c_min to wspomniana otulina minimalna, a Δc_dev to odchyłka wykonawcza, która zgodnie z normą wynosi standardowo 10 mm. Ten margines jest niezbędny, ponieważ idealne umieszczenie zbrojenia w centrum elementu jest w praktyce trudne do osiągnięcia.

Sama otulina minimalna (c_min) jest wartością, która musi być bezwzględnie spełniona i jest ona określana jako największa z trzech poniższych wartości: c_min = max {c_min, b; c_min, dur; 10 mm}. Pierwsza składowa, c_min, b, odnosi się do wymagań związanych z przyczepnością stali do betonu. Zazwyczaj jest ona równa średnicy pręta zbrojeniowego, ale może być też większa w zależności od rodzaju kruszywa użytego w betonie. Druga składowa, c_min, dur, to wymaganie ze względu na trwałość, czyli warunki środowiskowe, na jakie element będzie narażony. Wreszcie, trzecia wartość, 10 mm, stanowi absolutne minimum, które musi być zachowane, nawet jeśli pozostałe warunki na to nie wskazują.

Zrozumienie tych zależności jest kluczowe dla każdego projektanta, ponieważ od prawidłowego określenia tych wartości zależy długoterminowa wytrzymałość i bezpieczeństwo konstrukcji.

Krok po kroku: Od czego zależy wymagana wartość minimalnej otuliny?

Określenie wymaganej grubości otuliny nie jest procesem losowym. Norma PN-EN 1992-1-1 jasno wskazuje, że na tę wartość wpływa szereg czynników, z których najważniejszym jest środowisko, w jakim konstrukcja będzie funkcjonować. Oto kluczowe elementy decydujące o grubości otuliny:

• Klasy ekspozycji (XC, XD, XS, XF): To najważniejszy czynnik determinujący minimalną otulinę ze względu na trwałość (c_min, dur). Norma wyróżnia różne klasy, opisujące stopień agresywności środowiska:
  • XC: Zagrożenie korozją spowodowaną karbonatyzacją. Obejmuje ona podklasy od XC1 (beton suchy lub wilgotny) do XC4 (beton okresowo wilgotny), które dotyczą np. wnętrz budynków, ale także elementów zewnętrznych narażonych na działanie deszczu.
  • XD: Zagrożenie korozją spowodowaną chlorkami innymi niż z wody morskiej. Dotyczy to na przykład konstrukcji mostowych czy nawierzchni dróg, które są narażone na działanie soli stosowanych do odladzania.
  • XS: Zagrożenie korozją od chlorków z wody morskiej. Odnosi się do konstrukcji znajdujących się w strefie przybrzeżnej lub w bezpośrednim sąsiedztwie morza.
  • XF: Zagrożenie agresywnym oddziaływaniem zamrażania i rozmrażania, często w połączeniu z obecnością soli. Dotyczy to elementów narażonych na cykliczne zamarzanie i topnienie wody w porach betonu.
• Wymagania ze względu na przyczepność (c_min, b): Jak już wspomniano, ten parametr jest zazwyczaj równy średnicy pręta zbrojeniowego. Im grubsze pręty, tym większa wymagana otulina, aby zapewnić odpowiednią przyczepność i współpracę stali z betonem.
• Klasa konstrukcji (S1-S6): Norma Eurokod 2 wprowadza również klasy konstrukcji, które określają projektowany okres użytkowania obiektu. Im dłuższy przewidywany czas życia konstrukcji, tym wyższe wymagania dotyczące trwałości, co może wpływać na zwiększenie grubości otuliny.
• Dodatkowe kryteria: W niektórych przypadkach, na przykład gdy wymagana jest szczególna odporność ogniowa, projektant może zdecydować o zwiększeniu grubości otuliny ponad wartości wynikające z klas ekspozycji.

Każdy z tych czynników musi być rozpatrzony indywidualnie dla każdego projektowanego elementu, aby zapewnić jego długowieczność i bezpieczeństwo użytkowania.

Otulina w praktyce: Ile wynosi dla najczęstszych elementów konstrukcyjnych?

Praktyczne zastosowanie wymagań normowych przekłada się na konkretne wartości minimalnej otuliny dla różnych elementów konstrukcyjnych. Poniższa tabela przedstawia przykładowe wartości c_min, dur (minimalna otulina ze względu na trwałość) dla typowych elementów i klas ekspozycji. Należy pamiętać, że są to wartości poglądowe, a ostateczne wymiary zawsze określa projekt budowlany.

Jak widać, elementy mające bezpośredni kontakt z gruntem lub narażone na działanie agresywnych czynników zewnętrznych wymagają znacznie grubszej otuliny. Według danych Kalkulatory.ec, prawidłowe uwzględnienie tych czynników jest kluczowe dla zapobiegania przedwczesnemu zużyciu konstrukcji.

Jak prawidłowo zapewnić wymaganą otulinę na budowie?

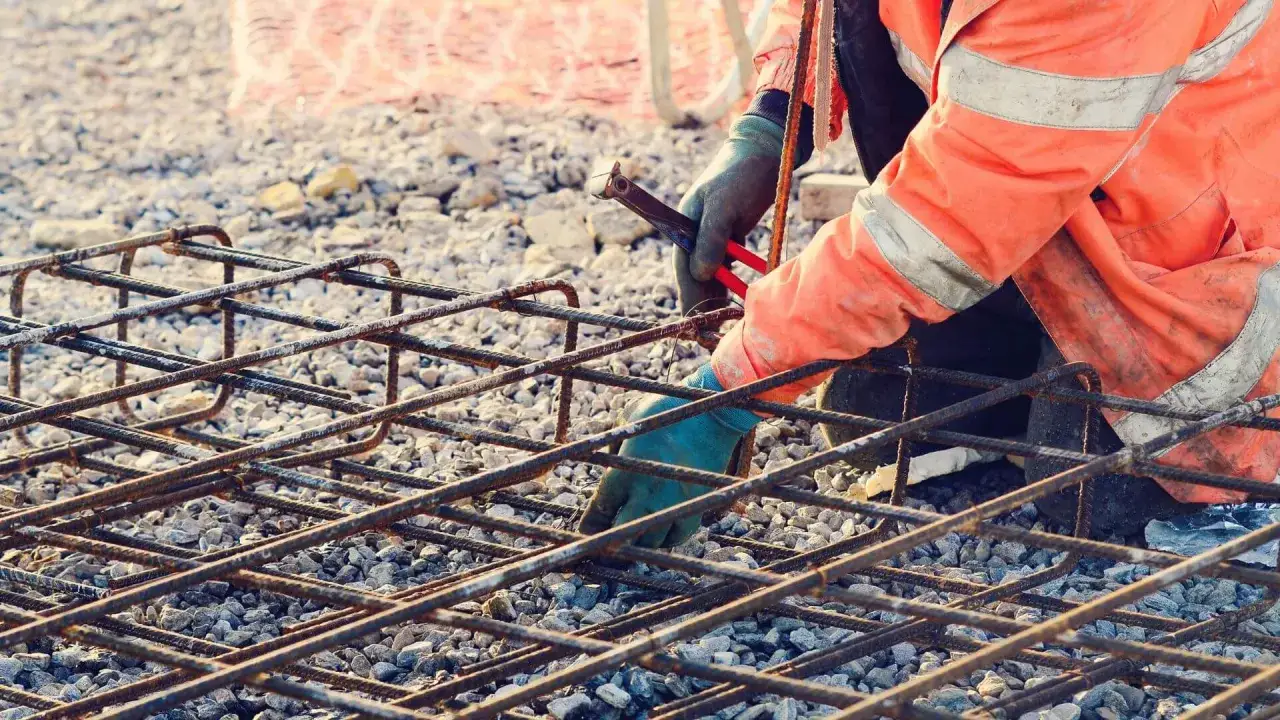

Samo zaprojektowanie odpowiedniej grubości otuliny to dopiero połowa sukcesu. Równie ważne, a często trudniejsze, jest jej prawidłowe wykonanie na budowie. Kluczem do sukcesu jest stosowanie odpowiednich akcesoriów, które utrzymują zbrojenie w zamierzonej pozycji podczas procesu betonowania.

Podstawowym narzędziem do zapewnienia właściwej otuliny są systemowe podkładki dystansowe. Dostępne są one w różnych formach jako niewielkie elementy plastikowe o kształcie stożków, krążków lub "żabek", a także jako większe podkładki betonowe. Podkładki te, wykonane z materiałów o zbliżonych parametrach do betonu konstrukcyjnego, są jedynymi dopuszczalnymi środkami do utrzymania zbrojenia we właściwej odległości od szalunku. Ich zastosowanie gwarantuje, że po stwardnieniu betonu otulina będzie miała wymaganą grubość.

Kluczowe jest również prawidłowe rozmieszczenie dystansów. Należy je rozstawić w odpowiednich odstępach, tak aby zbrojenie nie uległo przesunięciu pod ciężarem własnym lub podczas wibracji betonu. Zazwyczaj zaleca się umieszczanie podkładek co około 1-1,5 metra w obu kierunkach, a także w miejscach newralgicznych, takich jak narożniki czy połączenia elementów.

Niedopuszczalne błędy, które niestety wciąż zdarzają się na budowach, to używanie przypadkowych elementów jako podkładek. Kawałki cegieł, drewna, kamienie czy nawet luźne druty wszystko to jest surowo zabronione. Takie elementy nie zapewniają stabilności, mogą wypaść podczas betonowania, a także nie mają gwarancji trwałości i odporności na warunki środowiskowe. Stosowanie takich "rozwiązań" jest prostą drogą do powstania wad konstrukcyjnych i skrócenia żywotności budowli.

Najczęstsze błędy i ich kosztowne konsekwencje

Nieprawidłowe zaprojektowanie lub wykonanie otuliny zbrojenia, czyli zastosowanie jej grubości mniejszej lub większej niż wymagana, niesie ze sobą szereg negatywnych konsekwencji, które mogą być bardzo kosztowne w skutkach.

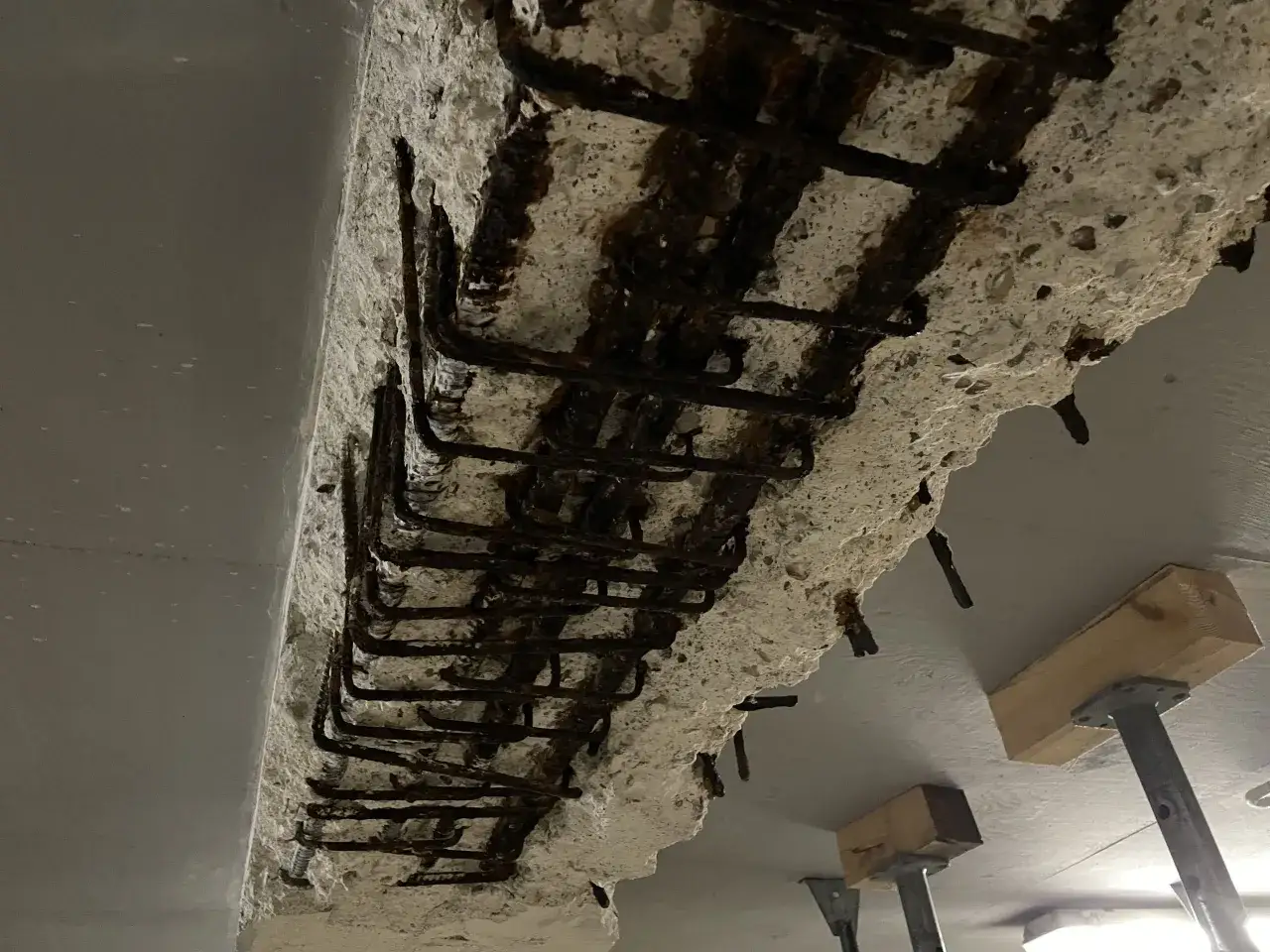

Najpoważniejszym problemem jest sytuacja, gdy otulina jest zbyt mała. W takim przypadku zbrojenie jest znacznie bardziej narażone na działanie czynników zewnętrznych. Wilgoć i agresywne substancje chemiczne mogą łatwiej wniknąć do betonu i dotrzeć do stali, inicjując proces korozji. Korozja zbrojenia objawia się pęcznieniem stali, co prowadzi do powstawania naprężeń w betonie. W efekcie pojawiają się rysy, a następnie beton zaczyna się wykruszać i odpadać, odsłaniając kolejne fragmenty zbrojenia. To błędne koło prowadzi do stopniowego obniżenia nośności elementu, a w skrajnych przypadkach może nawet zagrozić stabilności całej konstrukcji. Naprawa takich uszkodzeń jest zazwyczaj bardzo skomplikowana i kosztowna.

Z drugiej strony, choć może się to wydawać mniej intuicyjne, zbyt duża otulina również nie jest rozwiązaniem idealnym. Przede wszystkim, jest to po prostu nieekonomiczne zużywamy więcej betonu, niż jest to konieczne, co zwiększa koszty budowy. Co więcej, nadmierna warstwa betonu może prowadzić do powstawania rys skurczowych na powierzchni elementu, szczególnie w przypadku elementów narażonych na szybkie wysychanie. W niektórych przypadkach, zbyt duża otulina może także zmniejszyć efektywną wysokość użyteczną przekroju, co może mieć znaczenie w przypadku elementów konstrukcyjnych pracujących na zginanie.

Weryfikacja poprawności wykonania otuliny jest zatem kluczowa. Już na etapie przygotowania zbrojenia należy dokładnie sprawdzić rozmieszczenie podkładek dystansowych. Po betonowaniu, choć trudniej, można wykonać pomiary grubości otuliny, na przykład przy użyciu specjalistycznego urządzenia zwanego feroskanerem, które pozwala na bezinwazyjne określenie grubości warstwy betonu nad zbrojeniem.
