Kotwienie ścian działowych to jeden z tych etapów budowy, który często bywa niedoceniany, a jego prawidłowe wykonanie jest absolutnie kluczowe dla stabilności, trwałości i estetyki całego budynku. Jako doświadczony praktyk, wiem z pierwszej ręki, jak wiele problemów może wyniknąć z zaniedbania tego pozornie prostego zadania. W tym przewodniku przybliżę Ci tajniki prawidłowego kotwienia, abyś mógł uniknąć kosztownych błędów i cieszyć się solidną konstrukcją przez lata.
Kluczowe zasady prawidłowego kotwienia ścian działowych dla stabilności i trwałości
- Prawidłowe kotwienie ścian działowych jest niezbędne dla ich stabilności, zapobiegania pęknięciom i bezpieczeństwa konstrukcji.
- Połączenie ze ścianą nośną realizuje się za pomocą łączników stalowych (nierdzewnych lub ocynkowanych), wmurowywanych w co drugą lub trzecią spoinę.
- Krytyczne połączenie ze stropem wymaga szczeliny dylatacyjnej (15-30 mm), wypełnionej elastycznym materiałem, takim jak wełna mineralna lub pianka.
- Pierwsza warstwa ściany działowej powinna być układana na izolacji przeciwwilgociowej i warstwie zaprawy cementowej.
- W przypadku ścian z płyt gipsowo-kartonowych kotwienie polega na mocowaniu metalowego rusztu (profili UW/CW) z zachowaniem dylatacji przy stropie.
- Najpoważniejszym błędem jest sztywne połączenie ściany działowej ze stropem, co prowadzi do nieuchronnych pęknięć.
Dlaczego prawidłowe kotwienie ścian działowych to fundament bezpieczeństwa i estetyki?
Zacznijmy od podstaw. Ściany działowe, choć nie przenoszą obciążeń konstrukcyjnych całego budynku, pełnią niezwykle ważne funkcje dzielą przestrzeń, wyciszają pomieszczenia i wpływają na ogólną estetykę wnętrza. Jednak ich stabilność i odporność na pęknięcia są absolutnie kluczowe. Prawidłowe kotwienie zapewnia nie tylko sztywność tych elementów, ale co równie istotne, pozwala na swobodną pracę konstrukcji nośnej budynku. Stropy, pod wpływem obciążeń, uginają się to naturalny proces. Jeśli ściana działowa będzie sztywno połączona ze stropem, te ruchy będą przenosić się na nią, prowadząc do powstawania nieestetycznych i groźnych pęknięć. Dlatego właśnie elastyczność połączeń, obok samej stabilności, jest fundamentalna dla uniknięcia uszkodzeń.
Stabilność to nie wszystko: jak kotwienie chroni przed pęknięciami?
Wspomniałem o tym, że ściany działowe nie mogą przenosić obciążeń. Ich zadaniem jest jedynie oddzielanie przestrzeni. Dlatego kluczowe jest, aby były one odpowiednio zamocowane do konstrukcji budynku, ale jednocześnie miały możliwość "współpracy" z innymi elementami. To właśnie dzięki zastosowaniu odpowiednich kotew i, co najważniejsze, dylatacji, ściany działowe są chronione przed naprężeniami wynikającymi z naturalnych odkształceń stropu czy ścian nośnych. Bez tych zabiegów, nawet najsolidniej wymurowana ściana działowa jest skazana na pękanie.
Konsekwencje błędów: co grozi, gdy zlekceważysz zasady sztuki budowlanej?
Zlekceważenie zasad prawidłowego kotwienia ścian działowych to prosta droga do problemów. Najczęściej pojawiają się one w postaci pęknięć, zwłaszcza w górnych partiach ścian, tuż przy stropie. Ale to nie wszystko. Niewłaściwe połączenia mogą prowadzić do utraty stabilności całej ściany, a w skrajnych przypadkach, gdy zaniedbania są poważne, nawet do konieczności przeprowadzania kosztownych napraw. Koszty te często przewyższają te, które należałoby ponieść na etapie budowy, by zrobić to dobrze od razu. Pamiętajmy, że błędy te wpływają nie tylko na estetykę wnętrza, ale także na bezpieczeństwo jego użytkowania.
Niezbędnik wykonawcy: Jakie narzędzia i materiały przygotować do kotwienia?
Zanim przystąpimy do pracy, warto upewnić się, że mamy pod ręką wszystkie niezbędne materiały i narzędzia. Dobór odpowiednich elementów zależy od technologii budowy ścian działowych czy są to tradycyjne mury, czy nowoczesne systemy suchej zabudowy. Poniżej znajdziesz przegląd tego, co będzie nam potrzebne.
Łączniki do ścian murowanych: stal nierdzewna czy ocynkowana? Przegląd rozwiązań systemowych
W przypadku ścian murowanych, kluczowe są łączniki stalowe. Najczęściej stosuje się te wykonane ze stali nierdzewnej lub ocynkowanej. Stal nierdzewna oferuje lepszą odporność na korozję, co jest szczególnie ważne w wilgotniejszych warunkach, choć zazwyczaj wiąże się z wyższym kosztem. Stal ocynkowana jest tańsza i również zapewnia dobrą ochronę, pod warunkiem, że powłoka cynku jest odpowiednio gruba i nieuszkodzona. Na rynku dostępne są gotowe systemy łączników, które ułatwiają i przyspieszają montaż. Zasada mówi, że na każdy metr wysokości ściany działowej powinno przypadać około 5 łączników, co w praktyce oznacza kotwienie średnio w co drugiej lub trzeciej spoinie murarskiej.
Kotwy kątowe vs proste: Kiedy i które rozwiązanie wybrać?
Wśród łączników do ścian murowanych wyróżniamy dwa podstawowe typy: proste i kątowe (tzw. typu "L"). Kotwy proste są idealnym rozwiązaniem, gdy ściana działowa i nośna są wznoszone jednocześnie. Wówczas kotwę po prostu wmurowuje się w spoinę obu murów. Natomiast kotwy kątowe są przeznaczone do mocowania ścian działowych do już istniejących ścian nośnych. Montuje się je za pomocą kołków rozporowych bezpośrednio w ścianie nośnej, a następnie przykręca do ściany działowej. Wybór odpowiedniego typu kotwy zależy więc od etapu budowy i sposobu wznoszenia konstrukcji.
Systemy suchej zabudowy: Jakie profile i kołki są potrzebne do ścian z płyt g-k?
W przypadku ścian z płyt gipsowo-kartonowych, konstrukcja opiera się na metalowym szkielecie. Do kotwienia ścian działowych w tym systemie potrzebne będą profile obwodowe poziome UW oraz pionowe CW. Te profile tworzą ruszt, do którego następnie przykręca się płyty g-k. Kluczowe jest odpowiednie zamocowanie profili UW do podłogi oraz profili CW do ścian nośnych i stropu. Tutaj niezbędne będą kołki rozporowe. Ich dobór musi być precyzyjny i dopasowany do materiału, z jakiego wykonana jest ściana nośna inny kołek zastosujemy w betonie, inny w cegle, a jeszcze inny w drewnie. Tylko właściwy dobór kołków zapewni trwałe i bezpieczne połączenie.
Krok po kroku: Jak prawidłowo połączyć ścianę działową ze ścianą nośną?
Połączenie ściany działowej ze ścianą nośną to fundament jej stabilności. Sposób wykonania tego połączenia zależy od tego, czy budujemy od podstaw, czy dobudowujemy ścianę do istniejącej konstrukcji. Poniżej przedstawiam dwie najczęściej stosowane metody.

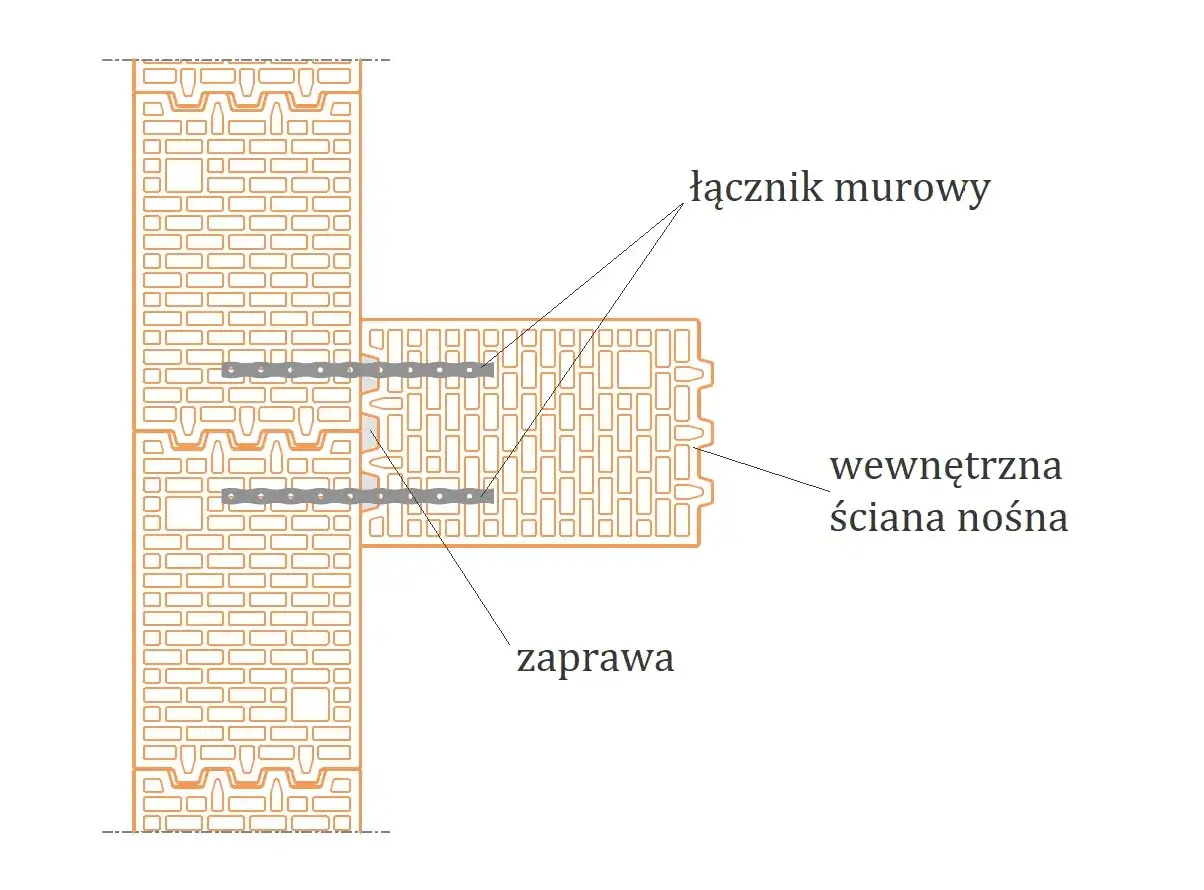

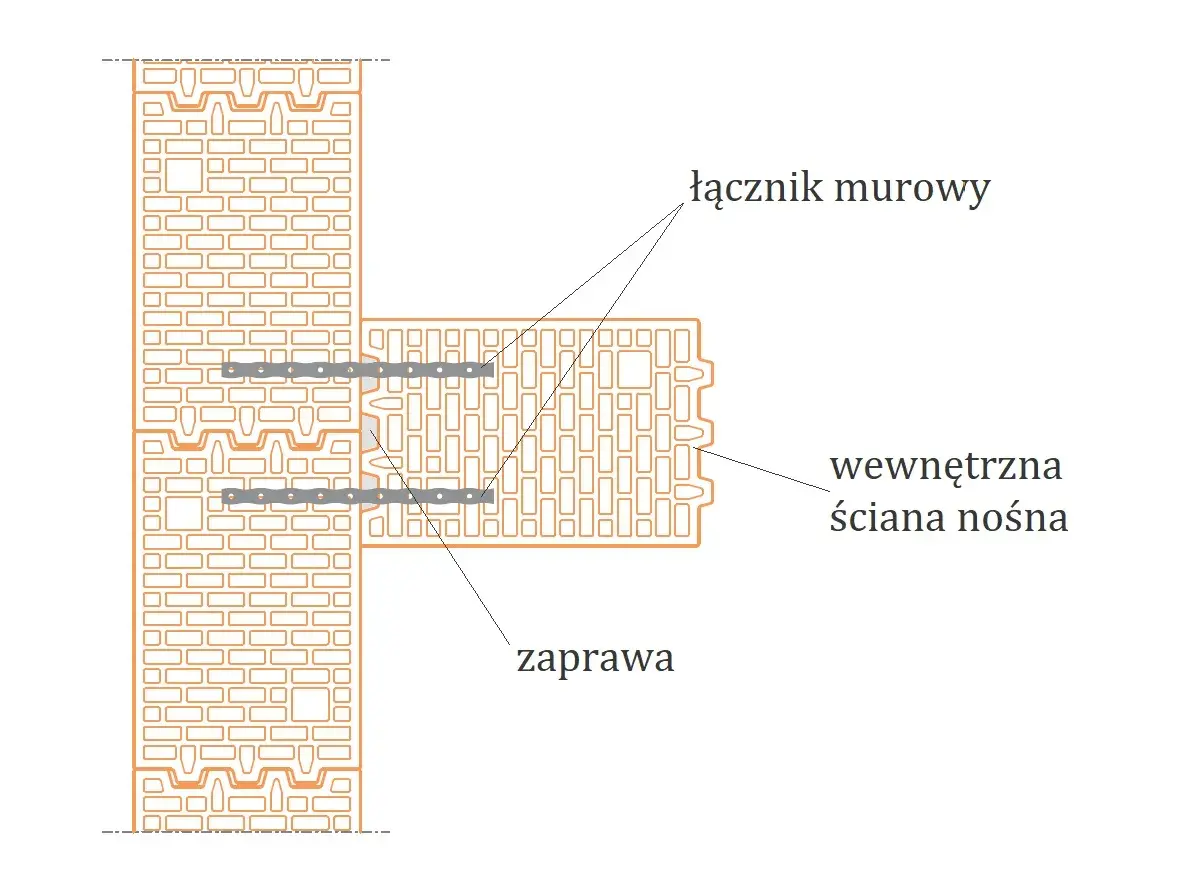

Metoda dla muru wznoszonego "od zera": Wmurowywanie kotew prostych
Jeśli zarówno ściana nośna, jak i działowa są wznoszone jednocześnie, najprostszym i najskuteczniejszym rozwiązaniem jest zastosowanie prostych kotew stalowych. W trakcie murowania, kotwy te umieszcza się w poziomych spoinach obu ścian, tak aby jedna część znajdowała się w murze działowym, a druga w murze nośnym. Należy upewnić się, że kotwa jest solidnie osadzona w zaprawie i nie ma ryzyka jej wysunięcia. Ta metoda zapewnia integralne połączenie obu konstrukcji już na etapie budowy.
Metoda dla istniejącego muru: Montaż kotew kątowych (typu L) za pomocą kołków
Gdy chcemy dobudować ścianę działową do już istniejącej ściany nośnej, wykorzystujemy kotwy kątowe, popularnie zwane "L-kami". Proces rozpoczynamy od zaznaczenia miejsc, w których kotwy zostaną zamocowane. Następnie wiercimy otwory w ścianie nośnej, dobierając odpowiednie wiertło i kołki rozporowe do materiału, z jakiego jest ona wykonana. Po osadzeniu kołków, przykręcamy do nich kotwy kątowe. Drugie ramię kotwy, po odpowiednim uformowaniu lub przycięciu, wmurowujemy w spoinę ściany działowej. Ważne jest, aby kotwa była zamocowana stabilnie i pewnie, zapewniając trwałe połączenie.
Jak gęsto rozmieszczać łączniki? Kluczowa zasada "co druga spoina"
Kwestia rozmieszczenia kotew jest równie ważna, jak ich rodzaj. Ogólna zasada mówi o stosowaniu około 5 łączników na każdy metr wysokości kondygnacji. W praktyce oznacza to, że kotwy powinny być umieszczane w co drugiej lub co trzeciej spoinie murarskiej. Zbyt rzadkie rozmieszczenie kotew znacząco osłabia stabilność ściany działowej i czyni ją bardziej podatną na ruchy boczne oraz pęknięcia. Dlatego warto poświęcić chwilę na dokładne zaplanowanie rozmieszczenia kotew, aby zapewnić optymalne wzmocnienie konstrukcji.
Połączenie ze stropem: Jak uniknąć najdroższego błędu w murowaniu ścian działowych?
Jeśli miałbym wskazać jeden, absolutnie krytyczny punkt w procesie kotwienia ścian działowych, byłoby to połączenie ze stropem. Zaniedbanie tego aspektu niemal gwarantuje problemy w przyszłości. Zrozumienie mechanizmu pracy stropu i odpowiednie wykonanie dylatacji to klucz do uniknięcia najdroższych błędów.
Czym jest dylatacja i dlaczego sztywne połączenie ze stropem to gwarancja pęknięć?
Dylatacja to celowo pozostawiona szczelina, która ma za zadanie oddzielić od siebie elementy konstrukcyjne, pozwalając im na niezależną pracę. W kontekście ścian działowych i stropów, sztywne połączenie jest niedopuszczalne. Strop, pod wpływem ciężaru własnego, obciążeń użytkowych, a nawet zmian temperatury, ulega naturalnym ugięciom. Jeśli ściana działowa byłaby do niego sztywno przytwierdzona, te ruchy byłyby przenoszone na ścianę, generując naprężenia ściskające i rozciągające, które w konsekwencji prowadziłyby do powstawania pęknięć, często w formie charakterystycznych "schodków" lub ukośnych rys. Dylatacja zapobiega przenoszeniu tych sił.

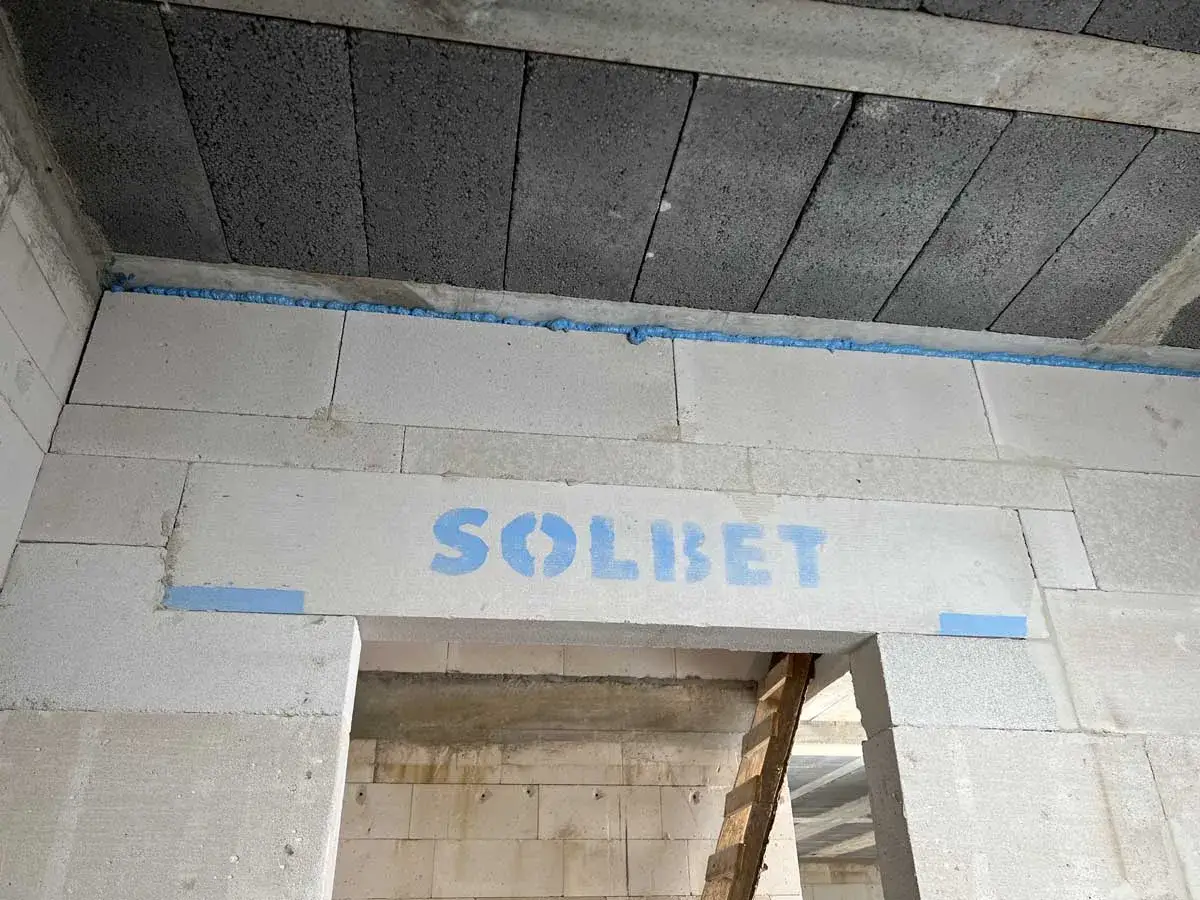

Praktyczny poradnik: Jak wykonać elastyczne połączenie za pomocą wełny mineralnej i pianki?
Wykonanie elastycznego połączenia ze stropem jest prostsze, niż mogłoby się wydawać. Po osiągnięciu przez ścianę działową wysokości stropu, należy pozostawić między nimi szczelinę o szerokości od 15 do 30 milimetrów. Jest to nasza dylatacja. Następnie tę przestrzeń wypełniamy materiałem, który jest trwale elastyczny i dobrze tłumi drgania. Najczęściej stosuje się w tym celu twardą wełnę mineralną, która jest odporna na ściskanie i nie ulega deformacji, lub specjalną piankę poliuretanową. Materiał ten powinien być umieszczony tak, aby wypełniał całą szczelinę, tworząc skuteczną barierę dla przenoszenia naprężeń. Po wykonaniu prac wykończeniowych, np. tynkowania, szczelina ta może być zamaskowana, ale jej obecność jest kluczowa dla trwałości ściany.
Rola kątowników stabilizujących: Jak zapewnić sztywność bez blokowania pracy stropu?
Choć dylatacja jest kluczowa dla zapobiegania pęknięciom, ściana działowa musi być również stabilna i odporna na przewrócenie. Tutaj z pomocą przychodzą stalowe kątowniki stabilizujące. Są one mocowane punktowo, zazwyczaj co kilkadziesiąt centymetrów, do ściany działowej i do stropu lub ściany nośnej. Ich zadaniem jest ograniczenie ruchów bocznych ściany, zapewniając jej pionową sztywność. Ważne jest, aby te kątowniki nie były montowane na całej długości ściany, co stworzyłoby sztywne połączenie. Ich punktowe mocowanie pozwala stropowi na swobodną pracę w pionie, jednocześnie zabezpieczając ścianę przed destabilizacją.
Kotwienie ściany z karton-gipsu: Przewodnik po montażu rusztu
Systemy suchej zabudowy, choć wydają się lżejsze i prostsze w montażu, również wymagają precyzyjnego kotwienia. W przypadku ścian z płyt gipsowo-kartonowych, kluczowe jest prawidłowe wykonanie i zamocowanie metalowego rusztu, który stanowi ich konstrukcję nośną.
Mocowanie profili obwodowych (UW/CW) do podłogi i ścian konstrukcyjnych
Podstawą konstrukcji ściany z płyt g-k są profile obwodowe UW, które mocuje się do podłogi i stropu, oraz profile CW, które stanowią pionowe słupki konstrukcji. Montaż profili UW do podłogi wymaga zastosowania odpowiednich kołków rozporowych, dopasowanych do materiału podłoża czy jest to beton, jastrych, czy drewniana podłoga. Podobnie profile CW mocuje się do ścian nośnych, również przy użyciu kołków. Kluczowe jest precyzyjne wypoziomowanie i wypionowanie wszystkich profili, ponieważ wszelkie nierówności na tym etapie przeniosą się na całą konstrukcję i wpłyną na estetykę wykończenia.
Jak poprawnie wykonać połączenie dylatacyjne przy stropie w systemie g-k?
Podobnie jak w przypadku ścian murowanych, połączenie ściany z płyt g-k ze stropem musi być wykonane z uwzględnieniem dylatacji. Profile UW, mocowane do stropu, powinny być zamocowane w taki sposób, aby nie tworzyć sztywnego połączenia. Często stosuje się specjalne taśmy dylatacyjne lub pozostawia się niewielką szczelinę, która następnie jest wypełniana elastycznym materiałem. Pozwala to na swobodne ruchy stropu bez przenoszenia naprężeń na konstrukcję ściany z płyt g-k. Jest to równie ważne, jak w przypadku tradycyjnego murowania.
Start ma znaczenie: Jak prawidłowo rozpocząć murowanie od podłogi?
Pierwsze kroki przy budowie ściany działowej mają fundamentalne znaczenie dla jej późniejszej stabilności i trwałości. Prawidłowe przygotowanie podłoża i wykonanie pierwszej warstwy muru to gwarancja, że cała konstrukcja będzie prosta i solidna.
Rola izolacji przeciwwilgociowej pod pierwszą warstwą bloczków
Podłoga, zwłaszcza ta znajdująca się na gruncie lub w pomieszczeniach wilgotnych, może być źródłem wilgoci, która może przenikać do muru. Aby temu zapobiec, pierwsza warstwa bloczków lub pustaków ściany działowej powinna być układana na warstwie izolacji przeciwwilgociowej. Najczęściej stosuje się do tego celu papę bitumiczną lub specjalne membrany. Izolacja ta tworzy barierę, która chroni materiał ściany przed podciąganiem wilgoci z podłoża, co mogłoby prowadzić do jej zawilgocenia, osłabienia i degradacji w dłuższej perspektywie.
Wyrównanie i wypoziomowanie: Znaczenie pierwszej warstwy zaprawy cementowej
Pierwsza warstwa muru to fundament całej ściany. Dlatego tak ważne jest, aby była ona wykonana z niezwykłą precyzją. Po ułożeniu izolacji przeciwwilgociowej, na jej powierzchni rozprowadza się warstwę zaprawy cementowej. Ta warstwa musi być nie tylko odpowiednio gruba, ale przede wszystkim idealnie wyrównana i wypoziomowana. To właśnie od niej zależy, czy cała ściana będzie stała pionowo i czy jej kolejne warstwy będą układać się równo. Jakiekolwiek błędy na tym etapie będą się kumulować w wyższych partiach muru, prowadząc do powstawania nierówności i problemów z dalszym montażem.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy kotwieniu ścian i ich skutki
Podsumujmy teraz najczęściej popełniane błędy, które mogą zniweczyć nasze starania o solidne wykonanie ścian działowych. Ich świadomość pozwoli Ci ich uniknąć i uchronić się przed niepotrzebnymi problemami.
Błąd #1: Brak szczeliny dylatacyjnej przy stropie
To, jak już wielokrotnie podkreślałem, najpoważniejszy błąd. Sztywne połączenie ściany działowej ze stropem, bez uwzględnienia jego naturalnych ugięć, prowadzi do nieuchronnego pękania ściany. Nawet jeśli na początku wszystko wydaje się w porządku, z czasem naprężenia narastają, a rysy stają się coraz bardziej widoczne. Pamiętaj: dylatacja przy stropie to absolutna konieczność.
Błąd #2: Użycie stalowych łączników bez ochrony antykorozyjnej
Stosowanie zwykłych, nieocynkowanych lub niemalowanych łączników stalowych, zwłaszcza w miejscach narażonych na wilgoć, jest błędem. Korozja osłabia wytrzymałość stali, prowadząc do utraty integralności połączenia. W dłuższej perspektywie może to skutkować osłabieniem stabilności ściany, a nawet jej pękaniem. Zawsze wybieraj łączniki ze stali nierdzewnej lub ocynkowanej, aby zapewnić trwałość połączenia.
Błąd #3: Zbyt rzadkie rozmieszczenie kotew lub ich całkowity brak
Ściana działowa musi być stabilna. Jeśli kotwy do ścian nośnych są rozmieszczone zbyt rzadko, lub co gorsza, w ogóle ich nie ma, ściana traci stabilność boczną. Jest wtedy bardziej podatna na przewrócenie pod wpływem nawet niewielkich sił bocznych, takich jak przeciąg czy przypadkowe uderzenie. Prawidłowe kotwienie zapewnia jej niezbędną sztywność i bezpieczeństwo.
Przeczytaj również: Płotek przeciwśniegowy rurowy: montaż i bezpieczeństwo dachu
Błąd #4: Niewłaściwy dobór kołków do materiału ściany nośnej
Kołki rozporowe są kluczowym elementem mocowania kotew kątowych do istniejących ścian. Ich dobór musi być precyzyjny i uwzględniać materiał, z jakiego wykonana jest ściana nośna. Użycie kołków przeznaczonych do betonu w ścianie z pustaków ceramicznych, lub odwrotnie, nie zapewni trwałego i bezpiecznego mocowania. W efekcie całe połączenie może okazać się słabe i podatne na uszkodzenia, co w konsekwencji osłabi stabilność ściany działowej.
