Artykuł ten zagłębia się w techniczne aspekty konstrukcji płyty fundamentowej, oferując szczegółowe wyjaśnienia i wizualne wskazówki dotyczące jej wykonania. Zrozumienie każdego detalu jest kluczowe dla zapewnienia stabilności, trwałości i efektywności energetycznej budynku na lata, a także dla uniknięcia kosztownych błędów.
Dlaczego diabeł tkwi w szczególe? Kluczowe znaczenie detalu płyty fundamentowej
Czym jest detal wykonawczy i dlaczego jest ważniejszy od ogólnego projektu?
Detal wykonawczy płyty fundamentowej to nic innego jak niezwykle precyzyjna instrukcja, która mówi nam, jak dokładnie zbudować tę kluczową część naszego domu. To nie są ogólne wytyczne, ale konkretne rysunki i opisy, które pokazują każdy milimetr i każdą warstwę. Dlaczego to takie ważne? Ponieważ to właśnie te szczegóły decydują o tym, czy nasz budynek będzie stabilny, dobrze zaizolowany i trwały przez dziesięciolecia. Zaniedbanie detalu, nawet najmniejszego, może prowadzić do poważnych problemów konstrukcyjnych, utraty ciepła i w konsekwencji do kosztownych napraw. Właśnie dlatego tak istotne jest, aby wykonawca miał dostęp do kompletnego zestawu detali i skrupulatnie się nimi kierował.
Płyta fundamentowa a nowoczesne budownictwo: oszczędność energii i stabilność na lata
W dzisiejszych czasach, gdy efektywność energetyczna staje się priorytetem, płyta fundamentowa doskonale wpisuje się w koncepcję nowoczesnego budownictwa. Jej konstrukcja, oparta na wielowarstwowym układzie izolacji, skutecznie minimalizuje straty ciepła przez podłogę na gruncie. To bezpośrednio przekłada się na niższe rachunki za ogrzewanie i większy komfort termiczny wewnątrz budynku. Co więcej, solidna płyta fundamentowa stanowi jednolitą i stabilną podstawę dla całej konstrukcji, co zapobiega osiadaniu budynku i powstawaniu pęknięć w ścianach. To inwestycja w długoterminową stabilność i bezpieczeństwo, która procentuje przez cały okres użytkowania domu.

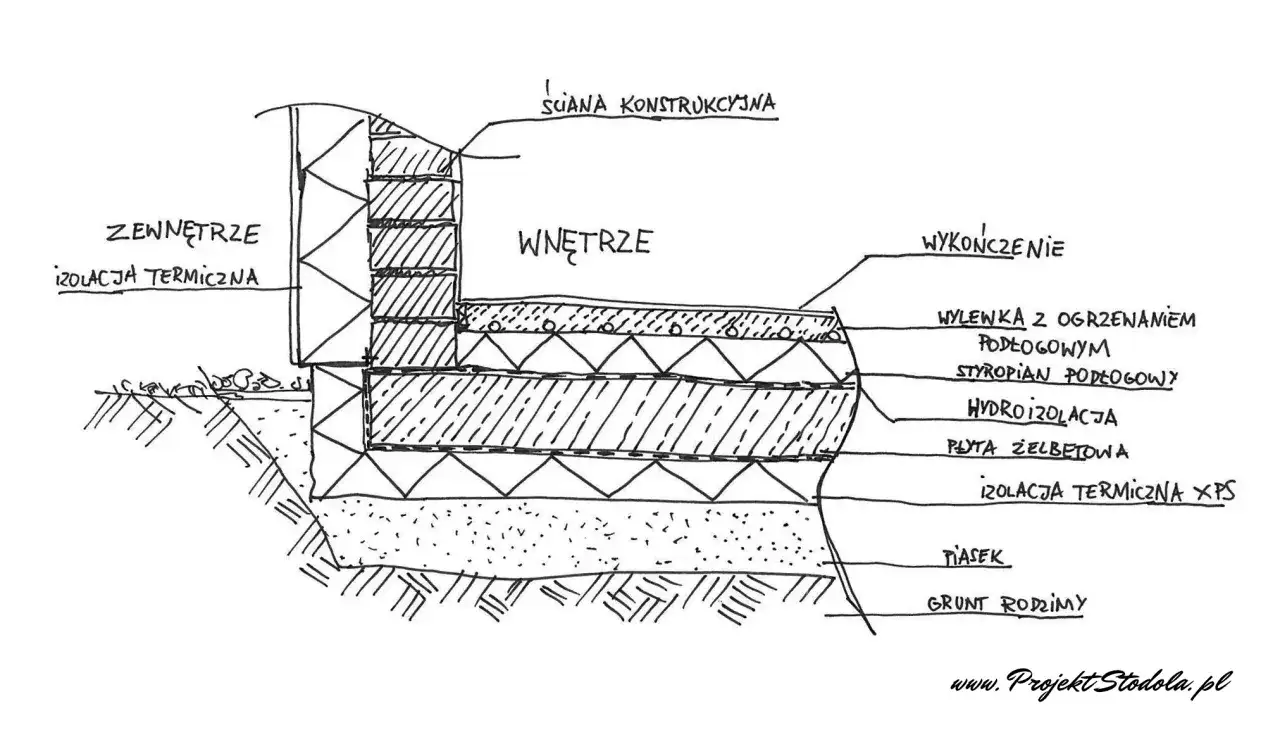

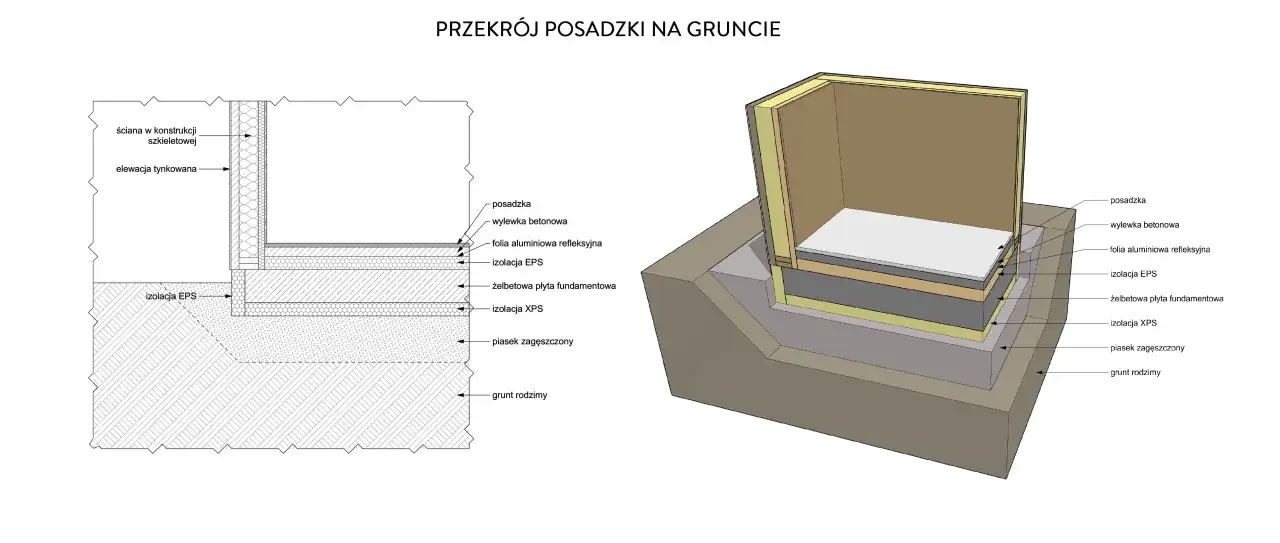

Anatomia idealnej płyty fundamentowej: Przekrój warstwa po warstwie
Aby w pełni zrozumieć, jak działa płyta fundamentowa i dlaczego każdy jej element jest tak ważny, przyjrzyjmy się jej budowie warstwa po warstwie. To właśnie w tej szczegółowej architekturze tkwi sekret jej funkcjonalności i trwałości.
Krok 1: Solidna podstawa – rola podbudowy z kruszywa
Pierwszym etapem budowy płyty fundamentowej jest wykonanie podbudowy. Jest to warstwa mechanicznie zagęszczonego kruszywa, najczęściej pospółki, żwiru lub tłucznia. Jej głównym zadaniem jest stabilizacja gruntu pod budynkiem oraz równomierne rozprowadzenie obciążeń przenoszonych z konstrukcji domu na podłoże. Dobrze wykonana i odpowiednio zagęszczona podbudowa zapobiega nierównomiernemu osiadaniu płyty, co jest kluczowe dla zachowania jej integralności strukturalnej.
Krok 2: Tarcza przeciw wilgoci – jak poprawnie wykonać hydroizolację?
Kolejnym niezwykle ważnym elementem jest izolacja przeciwwilgociowa, a w niektórych przypadkach nawet przeciwwodna. Najczęściej stosuje się w tym celu grubą folię polietylenową (PE) lub specjalistyczne membrany, takie jak EPDM. Jej zadaniem jest ochrona konstrukcji płyty fundamentowej przed szkodliwym działaniem wilgoci pochodzącej z gruntu. Zapobiega ona wnikaniu wody w beton i materiały izolacyjne, co mogłoby prowadzić do ich degradacji, rozwoju pleśni i obniżenia parametrów cieplnych.
Krok 3: Serce ciepłego domu – wszystko o izolacji termicznej z XPS
Izolacja termiczna to serce energooszczędnego domu, a w przypadku płyty fundamentowej odgrywa ona kluczową rolę w minimalizowaniu strat ciepła. Najczęściej stosuje się tutaj polistyren ekstrudowany (XPS), który ze względu na swoją niską nasiąkliwość i wysoką wytrzymałość na ściskanie, doskonale nadaje się do zastosowań pod obciążeniem. Grubość izolacji, zazwyczaj mieszcząca się w przedziale od 15 do 30 cm, musi być ściśle dopasowana do wymagań Warunków Technicznych (WT 2021). Normy te określają maksymalny dopuszczalny współczynnik przenikania ciepła U dla podłóg na gruncie, który nie może przekroczyć 0,3 W/(m²·K).

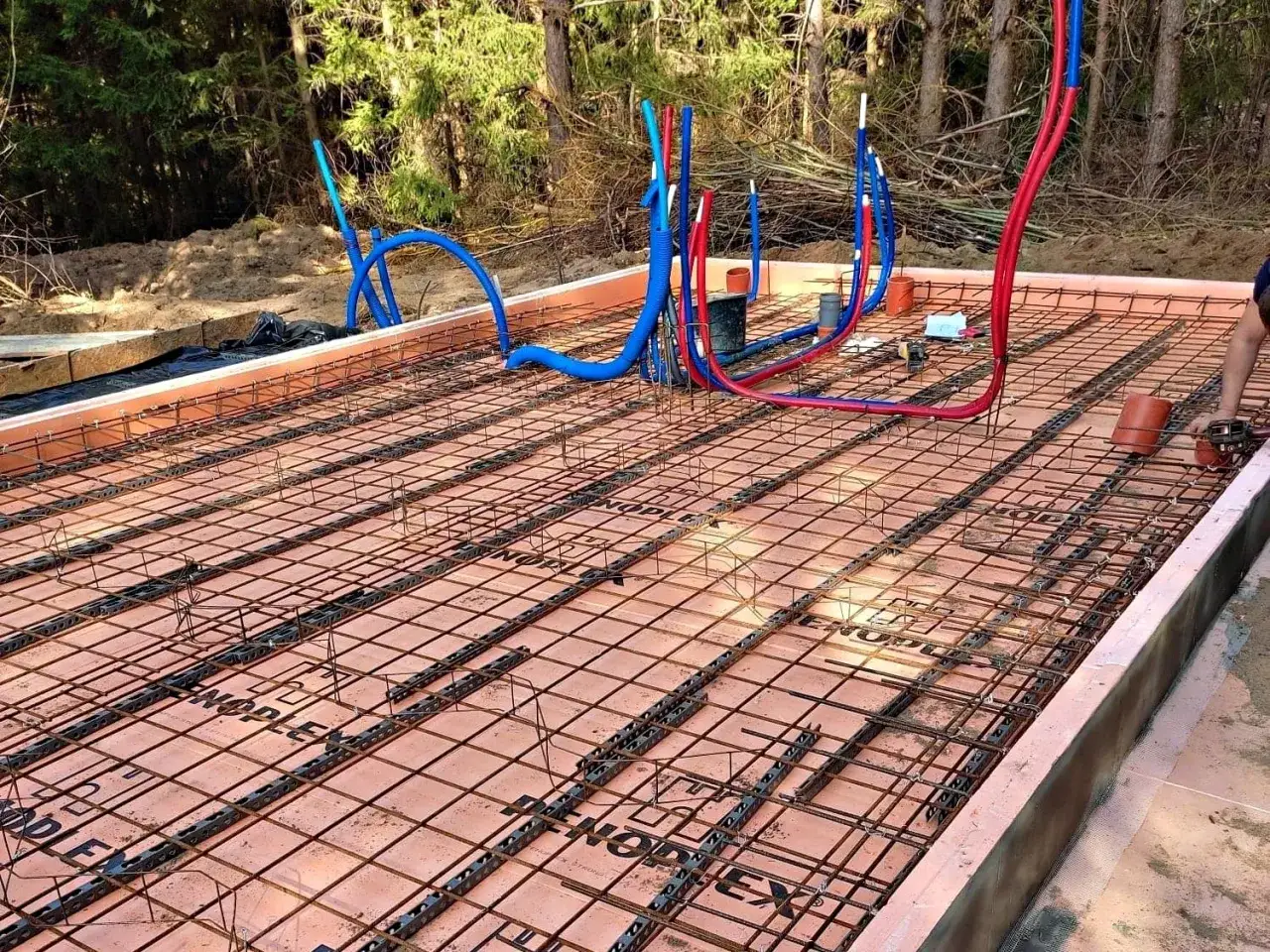

Krok 4: Stalowy szkielet konstrukcji – zbrojenie górne i dolne w praktyce
Płyta fundamentowa, aby sprostać obciążeniom i zapewnić stabilność konstrukcji, musi być odpowiednio zbrojona. Standardem jest stosowanie podwójnej siatki zbrojeniowej jednej na dole i drugiej na górze płyty. Siatki te wykonane są z prętów żebrowanych, a ich dokładne parametry, takie jak średnica prętów i ich wzajemny rozstaw, są precyzyjnie określone w projekcie konstrukcyjnym. To właśnie zbrojenie przenosi naprężenia rozciągające i ściskające, zapewniając integralność i wytrzymałość płyty.
Krok 5: Zwieńczenie dzieła – beton konstrukcyjny i jego parametry
Ostatnią, ale równie ważną warstwą płyty fundamentowej jest beton konstrukcyjny. To on stanowi główny element nośny całej konstrukcji. Grubość płyty betonowej zazwyczaj waha się od 18 do 30 cm, a jej klasa wytrzymałości nie powinna być niższa niż C20/25. Wybór odpowiedniego rodzaju i klasy betonu, a także jego właściwe wykonanie i pielęgnacja po zabetonowaniu, są kluczowe dla osiągnięcia zakładanej wytrzymałości i trwałości płyty.
Jak skutecznie wyeliminować mostki termiczne? Detal izolacji, który musisz znać
Eliminacja mostków termicznych to jeden z najważniejszych celów podczas projektowania i wykonania płyty fundamentowej. Te pozornie niewielkie niedoskonałości w izolacji mogą prowadzić do znaczących strat ciepła i obniżenia komfortu cieplnego w budynku.
Izolacja pod płytą – jakie grubości XPS są wymagane przez normy WT 2021?
Jak już wspominałem, kluczowe znaczenie dla efektywności energetycznej budynku ma odpowiednia izolacja termiczna pod płytą fundamentową. Warunki Techniczne (WT 2021) jasno określają wymagania w tym zakresie. Aby spełnić normę dotyczącą współczynnika przenikania ciepła U nie wyższego niż 0,3 W/(m²·K) dla podłóg na gruncie, konieczne jest zastosowanie odpowiednio grubej warstwy izolacji, zazwyczaj od 15 do nawet 30 cm polistyrenu ekstrudowanego (XPS). Jest to inwestycja, która zwraca się w postaci niższych rachunków za ogrzewanie.
Krytyczny punkt styku: Rola i wykonanie izolacji krawędziowej (obwodowej)
Izolacja krawędziowa, zwana również obwodową, to pionowa warstwa izolacji termicznej umieszczona wokół zewnętrznego obrzeża płyty fundamentowej. Jej zadaniem jest stworzenie ciągłej bariery termicznej, która zapobiega powstawaniu mostków termicznych w miejscach styku płyty z fundamentem i ścianą zewnętrzną. Bez niej ciepło uciekałoby z wnętrza domu przez krawędzie fundamentu, znacząco obniżając efektywność energetyczną budynku. Precyzyjne wykonanie tej izolacji jest absolutnie kluczowe.
Szczelność to podstawa: Jak uniknąć strat ciepła wokół cokołu?
Detal cokołu jest kolejnym miejscem, gdzie można stracić cenne ciepło, jeśli nie zostanie odpowiednio zaizolowany. Prawidłowe połączenie izolacji krawędziowej płyty fundamentowej z izolacją termiczną cokołu budynku jest niezbędne do zapewnienia pełnej szczelności termicznej. Zapobiega to nie tylko stratom ciepła, ale także chroni fundament i ściany przed zawilgoceniem, co ma fundamentalne znaczenie dla trwałości całej konstrukcji.
Stalowy kręgosłup Twojego domu: Na co zwrócić uwagę w detalu zbrojenia?
Zbrojenie jest jak stalowy kręgosłup płyty fundamentowej nadaje jej wytrzymałość i odporność na naprężenia. Właściwe wykonanie zbrojenia to gwarancja długowieczności i stabilności całej konstrukcji.
Siatka górna i dolna – dlaczego podwójne zbrojenie jest absolutnym standardem?
Stosowanie podwójnej siatki zbrojeniowej, zarówno na dole, jak i na górze płyty, nie jest przypadkowe. Taka konfiguracja zapewnia płycie fundamentowej odporność na różnego rodzaju naprężenia. Dolna siatka przejmuje głównie naprężenia rozciągające wynikające z nierówności podłoża, podczas gdy górna siatka radzi sobie z naprężeniami ściskającymi i rozciągającymi od obciążeń pionowych. To podwójne zabezpieczenie znacząco zwiększa nośność, sztywność i trwałość płyty.
Pręty startowe – jak poprawnie i trwale połączyć płytę ze ścianami nośnymi?
Pręty startowe to kluczowy element zapewniający ciągłość konstrukcyjną pomiędzy płytą fundamentową a wznoszonymi nad nią ścianami nośnymi. Są to zazwyczaj wystające z płyty pręty zbrojeniowe, które następnie są włączane w konstrukcję ściany. Ich prawidłowe ułożenie, odpowiednie zakotwienie w betonie płyty oraz właściwe połączenie ze zbrojeniem ściany są absolutnie niezbędne dla zapewnienia trwałego i stabilnego połączenia, które przeniesie obciążenia z budynku na fundament.
Właściwa otulina betonu – jak grubość otuliny wpływa na żywotność zbrojenia?
Otulina betonu to warstwa betonu chroniąca pręty zbrojeniowe przed czynnikami zewnętrznymi. Odpowiednia jej grubość jest kluczowa dla ochrony zbrojenia przed korozją, która mogłaby osłabić jego wytrzymałość i doprowadzić do pękania betonu. Ponadto, otulina betonu odgrywa ważną rolę w zapewnieniu odpowiedniej odporności ogniowej konstrukcji. Zgodnie z normami, grubość otuliny dla zbrojenia w płycie fundamentowej powinna być odpowiednio dobrana, aby zapewnić długowieczność i bezpieczeństwo konstrukcji.
Instalacje bez tajemnic: Jak bezpiecznie przeprowadzić media przez płytę fundamentową?
Przeprowadzenie instalacji przez płytę fundamentową wymaga szczególnej uwagi i precyzji. To moment, w którym można popełnić błędy, które będą miały długofalowe konsekwencje.

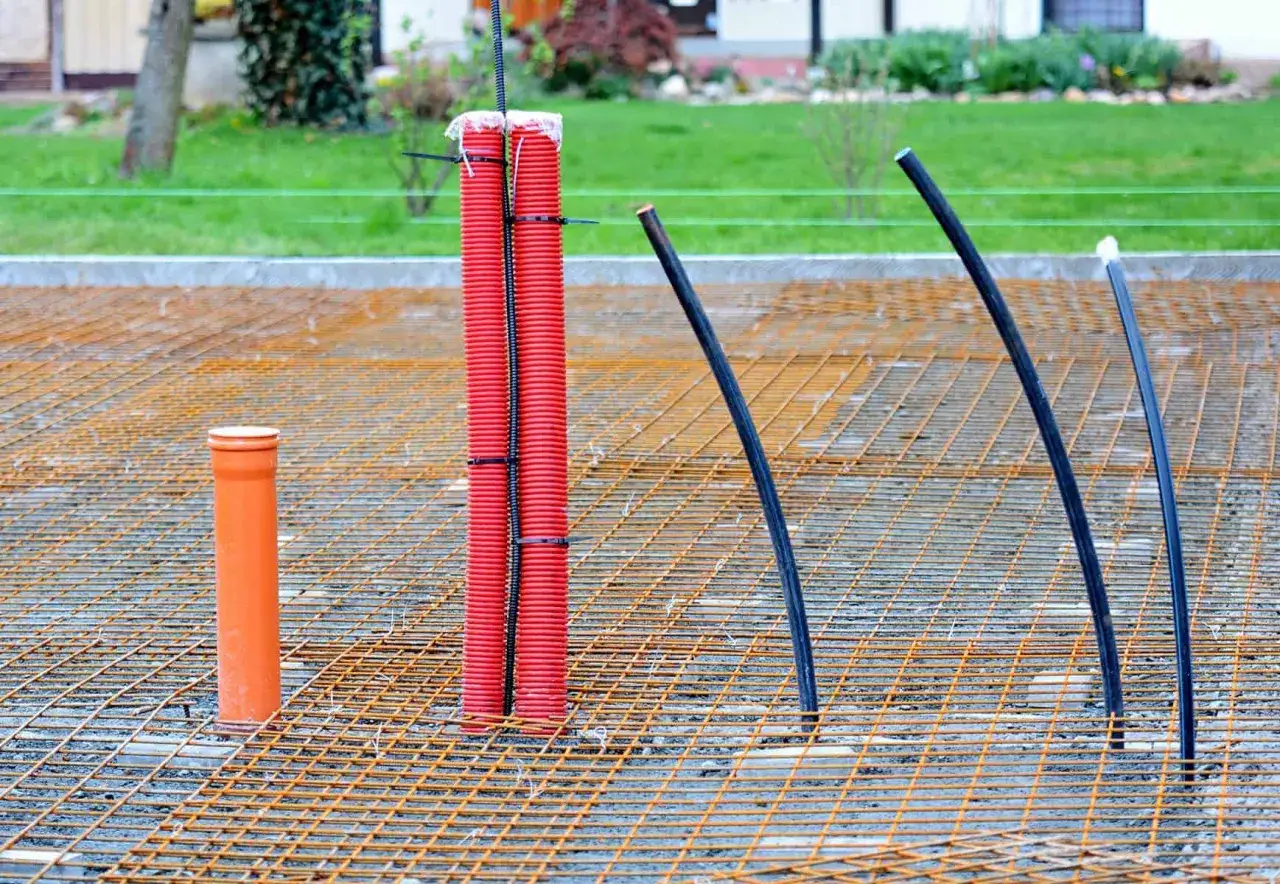

Planowanie to klucz: Gdzie i jak rozmieścić przepusty na wodę, kanalizację i prąd?
Kluczem do sukcesu jest perfekcyjne zaplanowanie rozmieszczenia wszystkich przepustów instalacyjnych rur kanalizacyjnych, wodnych, a także peszli na przewody elektryczne i teletechniczne. Lokalizacja i wymiary tych przejść muszą być dokładnie określone już na etapie projektowania. Pozwala to uniknąć późniejszych problemów i zapewnia, że instalacje będą przebiegać w sposób funkcjonalny i bezpieczny, nie osłabiając konstrukcji płyty.
Techniki uszczelniania przejść instalacyjnych – ochrona przed wodą, chłodem i szkodnikami
Po prawidłowym rozmieszczeniu przepustów, niezwykle ważne jest ich dokładne uszczelnienie. Stosuje się do tego specjalistyczne materiały i techniki, które zapobiegają przedostawaniu się wilgoci z gruntu do wnętrza budynku, eliminują mostki termiczne w miejscach przejść instalacji oraz chronią przed ewentualnym wtargnięciem szkodników. Dobre uszczelnienie to gwarancja komfortu i bezpieczeństwa.
Błąd, którego nie da się naprawić? Dlaczego modyfikacje instalacji po wylaniu płyty są niemożliwe
Jak podkreślają fachowcy, wszelkie modyfikacje instalacji, które miałyby być wykonane po zabetonowaniu płyty fundamentowej, są niezwykle trudne, kosztowne, a często wręcz niemożliwe do zrealizowania bez naruszenia jej struktury. Dlatego tak ważne jest, aby na etapie projektowania i wykonania zadbać o każdy detal związany z instalacjami. To jeden z tych momentów, gdzie perfekcja jest absolutnie wymagana.
Najczęstsze błędy wykonawcze i projektowe: Czego pilnować na budowie?
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Na budowie płyty fundamentowej istnieje kilka newralgicznych punktów, których zaniedbanie może prowadzić do poważnych konsekwencji.
Niewidoczny wróg ciepłego domu: Skutki braku ciągłości izolacji termicznej
Brak ciągłości izolacji termicznej, nawet w niewielkich fragmentach, jest jak zapraszanie zimna do domu. Powstawanie mostków termicznych w miejscach, gdzie izolacja została przerwana lub źle wykonana, prowadzi do znaczących strat ciepła. Skutkuje to nie tylko wyższymi rachunkami za ogrzewanie, ale także może prowadzić do kondensacji pary wodnej i rozwoju pleśni na wewnętrznych powierzchniach ścian i podłóg.
Zagrożenie dla trwałości: Konsekwencje niewłaściwego zagęszczenia podbudowy
Podbudowa z kruszywa jest fundamentem fundamentu. Jeśli zostanie ona niewłaściwie zagęszczona, cała płyta fundamentowa może zacząć osiadać nierównomiernie. To z kolei może prowadzić do powstawania naprężeń w konstrukcji, pękania ścian, a nawet utraty stabilności całego budynku. Dlatego tak ważne jest, aby podbudowa była wykonana zgodnie ze sztuką budowlaną i odpowiednio zagęszczona.
Przeczytaj również: Jak zrobić płytę fundamentową: 9 kroków do solidnego DIY
Kosztowna pomyłka: Co się stanie, gdy zaniedbasz detal hydroizolacji?
Zaniedbanie prawidłowego wykonania hydroizolacji to prosta droga do katastrofy budowlanej. Wilgoć, która przeniknie do konstrukcji płyty fundamentowej, może spowodować zawilgocenie ścian, rozwój niebezpiecznych dla zdrowia pleśni, a także degradację materiałów izolacyjnych i konstrukcyjnych. Naprawa takich szkód jest zazwyczaj niezwykle kosztowna i czasochłonna.
Dobrze wykonany detal płyty: Inwestycja, która procentuje przez lata
Podsumowując, precyzyjne i zgodne z projektem wykonanie detalu płyty fundamentowej to nie tylko wymóg formalny, ale przede wszystkim mądra inwestycja w przyszłość. Dbałość o każdy, nawet najmniejszy szczegół, przekłada się na wymierne korzyści: trwałość konstrukcji na pokolenia, wysoką efektywność energetyczną budynku, która obniża koszty eksploatacji, a także na komfort i bezpieczeństwo mieszkańców. Dobrze wykonana płyta fundamentowa to solidny fundament nie tylko dla domu, ale także dla spokoju i zadowolenia właścicieli na długie lata, a także znacząco podnosi wartość rynkową nieruchomości.
