Zrozumienie symboli i oznaczeń na materiałach budowlanych to nie tylko kwestia estetyki czy zgodności z dokumentacją, ale przede wszystkim fundament każdej udanej i bezpiecznej inwestycji. W tym kompleksowym przewodniku przyjrzymy się kluczowym oznaczeniom graficznym i literowym, które pozwalają na świadomy wybór produktów, identyfikację ich właściwości, przeznaczenia oraz parametrów technicznych, a co za tym idzie uniknięcie kosztownych błędów i zapewnienie trwałości budowli.
Dlaczego odczytywanie symboli na materiałach budowlanych to klucz do sukcesu i bezpieczeństwa Twojej inwestycji?
W świecie budownictwa język symboli jest uniwersalny i niezwykle istotny. Jego zrozumienie jest fundamentem każdej udanej i bezpiecznej inwestycji. Pozwala to nie tylko na uniknięcie kosztownych pomyłek, ale przede wszystkim na wybór produktów idealnie dopasowanych do konkretnych potrzeb, zapewniając tym samym trwałość, funkcjonalność i bezpieczeństwo wznoszonej budowli. Ignorowanie tych znaków może prowadzić do sytuacji, w których wybrane materiały nie spełnią oczekiwań, a nawet staną się zagrożeniem.
Jak uniknąć kosztownych błędów na budowie? Wprowadzenie do języka symboli
Niezrozumienie symboli na materiałach budowlanych może mieć poważne konsekwencje. Wyobraźmy sobie sytuację, w której zamiast materiału o wysokiej odporności ogniowej, użyjemy produktu łatwopalnego. Może to prowadzić do katastrofalnych skutków w przypadku pożaru. Innym przykładem jest zastosowanie materiału o niskiej izolacyjności termicznej tam, gdzie wymagana jest wysoka, co skutkuje zwiększonymi rachunkami za ogrzewanie i dyskomfortem cieplnym. Problemy z wilgocią, brak odpowiedniej wytrzymałości konstrukcyjnej czy niezgodność z projektem budowlanym to tylko niektóre z potencjalnych konsekwencji wynikających z ignorowania znaczenia symboli. Dlatego tak ważne jest, aby każdy inwestor i wykonawca potrafił odczytywać te podstawowe komunikaty.
Gdzie znajdziesz najważniejsze oznaczenia – od etykiety po kartę techniczną
Informacje o właściwościach i przeznaczeniu materiałów budowlanych znajdziemy w wielu miejscach. Najczęściej są to czytelne etykiety umieszczone bezpośrednio na opakowaniach produktów. Jednak to nie wszystko. Kluczowe dane zawarte są również w kartach technicznych produktów, które dostarczają szczegółowych informacji o parametrach technicznych, zastosowaniu i sposobie montażu. Niezwykle ważne są także Deklaracje Właściwości Użytkowych (DoP) oraz Krajowe Oceny Techniczne (KOT), które stanowią oficjalne potwierdzenie zgodności produktu z normami i jego deklarowanych parametrów. Nie zapominajmy również o instrukcjach montażu, które często zawierają specyficzne oznaczenia dotyczące sposobu układania czy łączenia materiałów, a także o samych projektach budowlanych, gdzie symbole graficzne precyzyjnie określają, jakie materiały mają zostać użyte w poszczególnych elementach konstrukcji.
Znak CE i znak budowlany B – co musisz wiedzieć o legalnym dopuszczeniu do obrotu?
Dwa fundamentalne oznaczenia, które musisz znać, to znak CE i znak budowlany B. Ich obecność na produkcie jest kluczowa dla legalności i bezpieczeństwa jego stosowania na rynku europejskim i polskim. Świadczą one o tym, że dany materiał spełnia określone, prawnie wymagane normy i standardy techniczne, co jest absolutną podstawą do jego wprowadzenia do obrotu budowlanego.
Znak CE: europejski paszport dla wyrobu budowlanego. Co gwarantuje?
Znak CE, czyli Conformité Européenne, to deklaracja producenta, że produkt spełnia wymagania europejskich norm zharmonizowanych (np. norm serii PN-EN) lub posiada Europejską Ocenę Techniczną. Nadając ten znak, producent oświadcza, że wyrób jest zgodny z obowiązującymi przepisami Unii Europejskiej, co umożliwia jego swobodny obrót na terenie Europejskiego Obszaru Gospodarczego. Ważne jest, aby pamiętać, że znak CE nie jest certyfikatem jakości, a jedynie potwierdzeniem zgodności z europejskimi regulacjami. Według danych technologieibudownictwo.pl, jest to kluczowy element umożliwiający legalne stosowanie materiałów budowlanych na terenie całej UE.
Deklaracja Właściwości Użytkowych (DoP) – dlaczego to najważniejszy dokument produktu?
Deklaracja Właściwości Użytkowych, znana jako DoP (Declaration of Performance), to dokument, w którym producent bierze na siebie pełną odpowiedzialność za zadeklarowane parametry techniczne produktu. To właśnie w DoP znajdziemy szczegółowe informacje o właściwościach materiału, jego przeznaczeniu i spełnianych normach. Jest to kluczowy dokument, który pozwala inwestorowi lub wykonawcy na weryfikację, czy dany produkt faktycznie nadaje się do zamierzonego celu i czy spełnia wszystkie niezbędne wymagania techniczne. Bez ważnej DoP, znak CE traci swoje znaczenie.
Znak budowlany B: kiedy jest stosowany i jakie ma znaczenie na polskim rynku?
Znak budowlany B jest polskim oznaczeniem, które stosuje się w sytuacji, gdy dla danego wyrobu budowlanego nie istnieje jeszcze norma zharmonizowana na poziomie europejskim. W takich przypadkach, aby materiał mógł być legalnie dopuszczony do obrotu na terenie Polski, musi spełniać wymagania określone w Polskich Normach (PN) lub posiadać pozytywną Krajową Ocenę Techniczną. Podobnie jak w przypadku znaku CE, nadaniu znaku B towarzyszy wystawienie przez producenta Krajowej Deklaracji Właściwości Użytkowych, która potwierdza zgodność produktu z krajowymi standardami.
Jak w praktyce sprawdzić, czy materiał jest legalnie wprowadzony do obrotu?
- Upewnij się, że na opakowaniu lub produkcie znajduje się znak CE lub znak budowlany B.
- Zawsze żądaj od sprzedawcy lub producenta Deklaracji Właściwości Użytkowych (DoP) lub Krajowej Deklaracji Właściwości Użytkowych. Sprawdź, czy dane w deklaracji zgadzają się z oznaczeniami na produkcie.
- Zweryfikuj dane producenta podane w dokumentacji.
- W razie wątpliwości, skonsultuj się z ekspertami lub odpowiednimi instytucjami nadzoru budowlanego.
Bezpieczeństwo pożarowe w pigułce: Jak rozszyfrować klasy reakcji na ogień?
Bezpieczeństwo pożarowe budynku to kwestia absolutnie priorytetowa, od której zależy życie i zdrowie jego użytkowników. Zrozumienie klas reakcji na ogień, określonych w normie PN-EN 13501-1, jest kluczowe dla wyboru materiałów, które minimalizują ryzyko rozprzestrzeniania się ognia i dymu. Norma ta standaryzuje oznaczenia, pozwalając na jednoznaczną ocenę zachowania materiałów w warunkach pożaru.
Od A1 do F: Co oznaczają podstawowe klasy palności materiałów? [PRZYKŁADY]
Podstawowa klasyfikacja reakcji na ogień dzieli materiały na kilka kategorii, od najbardziej bezpiecznych do najmniej:
- A1: Materiały niepalne, które w żaden sposób nie przyczyniają się do rozwoju pożaru. Przykładem są beton, wełna mineralna czy stal.
- A2, B, C: Materiały, które mogą wykazywać pewien stopień palności, ale w ograniczonym zakresie.
- D, E: Materiały palne, które w większym stopniu uczestniczą w procesie spalania.
- F: Materiały łatwo zapalne, dla których nie określono żadnych dodatkowych wymagań. Przykładem mogą być niektóre pianki poliuretanowe czy styropiany bez odpowiednich atestów.
Co kryje się pod symbolami s1, s2, s3? Kluczowe informacje o emisji dymu
Oprócz podstawowej klasy palności, istotne są również dodatkowe oznaczenia dotyczące ilości wydzielanego dymu, które mają ogromne znaczenie dla bezpieczeństwa ewakuacji:
- s1: Oznacza materiał, który wydziela bardzo małą ilość dymu, praktycznie niezauważalną.
- s2: Wskazuje na średnią emisję dymu.
- s3: Informuje o intensywnym wydzielaniu dymu, co może znacząco utrudnić ewakuację.
Należy pamiętać, że dym często stanowi większe zagrożenie niż sam ogień, powodując zatrucia i utratę widoczności.
Symbole d0, d1, d2: Czy materiał będzie tworzył płonące krople?
Kolejnym ważnym aspektem oceny reakcji na ogień jest obecność płonących kropel lub cząstek, które mogą przyczynić się do szybkiego rozprzestrzeniania się ognia:
- d0: Materiał nie wytwarza płonących kropel ani cząstek.
- d1: Materiał wytwarza nieliczne płonące krople.
- d2: Materiał wytwarza liczne płonące krople.
Obecność płonących kropel jest szczególnie niebezpieczna, ponieważ mogą one zapalić inne materiały i spowodować rozległe pożary, a także stanowić zagrożenie poparzeniem.
Praktyczny przykład: Co oznacza klasa B-s1, d0 i dlaczego jest tak pożądana?
Klasa reakcji na ogień B-s1, d0 jest przykładem bardzo pożądanego oznaczenia dla wielu zastosowań budowlanych. Litera 'B' oznacza, że materiał jest palny, ale w ograniczonym stopniu. Symbol 's1' informuje, że wydziela on bardzo mało dymu, co jest kluczowe dla bezpieczeństwa ewakuacji. Natomiast 'd0' oznacza, że materiał nie wytwarza płonących kropel. Połączenie tych trzech cech sprawia, że materiały o klasie B-s1, d0 są uważane za bezpieczne i często stosowane w miejscach, gdzie wymagane są wysokie standardy ochrony przeciwpożarowej, takich jak korytarze, klatki schodowe czy sale konferencyjne.
Parametry techniczne pod lupą – co mówią najważniejsze symbole i skróty?
Poza zagadnieniami związanymi z legalnością produktu i jego bezpieczeństwem pożarowym, kluczowe dla funkcjonalności, trwałości i komfortu użytkowania budynku są parametry techniczne. Symbole i skróty na opakowaniach oraz w kartach technicznych dostarczają nam niezbędnych informacji, które pozwalają na świadomy wybór materiałów.
Współczynnik λ (lambda): Jak wybrać najcieplejszy materiał izolacyjny?
Współczynnik przewodzenia ciepła, oznaczany grecką literą lambda (λ), jest jednym z najważniejszych parametrów materiałów izolacyjnych. Określa on zdolność materiału do przewodzenia ciepła. Im niższa wartość λ, tym materiał lepiej izoluje, co przekłada się na niższe straty energii cieplnej z budynku. Dlatego przy wyborze materiałów izolacyjnych, takich jak wełna mineralna, styropian czy pianka poliuretanowa, zawsze należy zwracać uwagę na jak najniższą wartość tego współczynnika. Przykładowo, styropian grafitowy charakteryzuje się niższą lambdą niż tradycyjny biały styropian.
Wytrzymałość na ściskanie (C, CS, M): Klucz do trwałości podłóg, ścian i fundamentów
Wytrzymałość na ściskanie jest kluczowym parametrem dla materiałów konstrukcyjnych, które przenoszą obciążenia. W zależności od rodzaju materiału, oznaczana jest różnymi symbolami:
- CS (Compressive Strength): Stosowana głównie dla styropianu, np. CS(10)100 oznacza, że materiał wytrzymuje nacisk 100 kPa (kilopaskali) przy 10% odkształceniu.
- C: Klasa wytrzymałości betonu, np. C20/25 oznacza, że beton ma charakterystyczną wytrzymałość walcową 20 MPa (megapaskali) i sześcienną 25 MPa.
- M: Klasa wytrzymałości zapraw, np. M5, M10, M20, określająca wytrzymałość na ściskanie po 28 dniach dojrzewania.
Zrozumienie tych oznaczeń jest niezbędne do prawidłowego doboru materiałów do fundamentów, stropów, ścian nośnych czy podłóg.
Opór dyfuzyjny μ (mi) i Sd: Jak zapewnić prawidłowe "oddychanie" ścian?
Paroprzepuszczalność materiałów budowlanych, określana przez współczynnik oporu dyfuzyjnego (μ) oraz opór dyfuzyjny warstwy (Sd), jest kluczowa dla utrzymania zdrowego mikroklimatu wewnątrz budynku. Wysoka paroprzepuszczalność (niski współczynnik μ i Sd) pozwala ścianom na "oddychanie", czyli odprowadzanie nadmiaru wilgoci na zewnątrz. Zapobiega to kondensacji pary wodnej w przegrodach budowlanych, co z kolei chroni przed rozwojem pleśni i grzybów oraz zapewnia komfort termiczny.
Nasiąkliwość i mrozoodporność: Oznaczenia kluczowe dla materiałów zewnętrznych
W przypadku materiałów stosowanych na zewnątrz budynku, takich jak płytki elewacyjne, cegły klinkierowe czy kostka brukowa, kluczowe znaczenie mają parametry nasiąkliwości i mrozoodporności. Niska nasiąkliwość (oznaczana jako E lub W) oraz wysoka mrozoodporność (oznaczana liczbą cykli zamrażania i rozmrażania, np. F100) świadczą o tym, że materiał jest odporny na działanie wilgoci i niskich temperatur. Zapobiega to pękaniu, kruszeniu się i utracie estetyki pod wpływem zmiennych warunków atmosferycznych, zapewniając trwałość elewacji czy nawierzchni.
Izolacyjność akustyczna (Rw): Jak symbole pomagają zapewnić ciszę w domu?
Komfort akustyczny w budynku jest równie ważny jak komfort termiczny. Izolacyjność akustyczna materiałów, oznaczana wskaźnikiem ważonym Rw (w decybelach, dB), informuje o tym, jak skutecznie dany materiał lub przegroda budowlana tłumi dźwięki. Im wyższa wartość Rw, tym lepsze właściwości dźwiękoizolacyjne. Wybierając materiały na ściany działowe, stropy czy podłogi, warto zwrócić uwagę na ten parametr, aby zapewnić sobie ciszę i spokój w domu, szczególnie w gęsto zabudowanych obszarach.
Piktogramy na opakowaniach: Instrukcja obsługi, której nie możesz zignorować
Piktogramy umieszczane na opakowaniach materiałów budowlanych to uniwersalny i szybki sposób przekazywania kluczowych informacji. Stanowią one swoistą instrukcję obsługi, która dotyczy bezpiecznego użytkowania, przechowywania, transportu, a także wpływu produktu na środowisko. Ignorowanie tych prostych symboli może prowadzić do nieprawidłowego stosowania materiału, a w konsekwencji do problemów technicznych lub zagrożeń.
Symbole dotyczące bezpieczeństwa i ochrony zdrowia (BHP)
Na opakowaniach materiałów budowlanych często spotkamy piktogramy informujące o konieczności stosowania środków ochrony indywidualnej (ŚOI) oraz o potencjalnych zagrożeniach:
- Rękawice ochronne: Konieczność ochrony dłoni przed kontaktem z substancją.
- Maska ochronna: Wskazanie na potrzebę ochrony dróg oddechowych przed pyłem lub oparami.
- Okulary ochronne: Obowiązek ochrony oczu.
- Symbol ostrzegawczy (wykrzyknik): Informacja o substancji drażniącej, szkodliwej lub łatwo zapalnej.
- Symbol czaszki i piszczeli: Oznacza substancję toksyczną lub żrącą.
Zawsze należy przestrzegać zaleceń zawartych w tych symbolach, aby zapewnić sobie bezpieczeństwo podczas pracy.
Oznaczenia dotyczące transportu i magazynowania (parasol, strzałki, kieliszek)
Prawidłowe przechowywanie i transport materiałów budowlanych są kluczowe dla zachowania ich właściwości. Piktogramy informują nas o specyficznych wymaganiach:
- Parasol: Materiał należy chronić przed wilgocią i deszczem.
- Strzałki skierowane do góry: Oznacza to "góra opakowania" produkt należy transportować i przechowywać w tej pozycji, aby uniknąć uszkodzenia.
- Symbol kieliszka lub szkła: Produkt jest kruchy i wymaga ostrożnego obchodzenia się, aby uniknąć stłuczenia.
- Symbol płatka śniegu lub termometru: Informacja o konieczności ochrony przed mrozem.
- Informacja o maksymalnej liczbie piętrzenia: Wskazuje, ile opakowań można bezpiecznie ułożyć jedno na drugim.
Przestrzeganie tych zaleceń zapobiega uszkodzeniu materiału i zapewnia jego pełną funkcjonalność.
Symbole ekologiczne: Jak rozpoznać materiały przyjazne dla środowiska?
Coraz większą wagę przywiązuje się do wpływu materiałów budowlanych na środowisko. Symbole ekologiczne pomagają w wyborze produktów bardziej zrównoważonych:
- Symbol recyklingu (trzy strzałki tworzące trójkąt): Wskazuje, że opakowanie lub sam produkt nadaje się do recyklingu.
- Symbol liścia lub zielonego punktu: Często oznacza, że producent przyczynia się do systemu odzysku i recyklingu opakowań.
- Oznaczenia dotyczące niskiej emisji VOC (Lotnych Związków Organicznych): Produkty z takimi oznaczeniami są zdrowsze dla środowiska i użytkowników, ponieważ emitują mniej szkodliwych substancji do powietrza.
- Certyfikaty ekologiczne (np. Ecolabel, Zielony Dom): Potwierdzają, że produkt spełnia rygorystyczne normy środowiskowe.
Wybór materiałów przyjaznych dla środowiska to inwestycja w przyszłość naszej planety i zdrowsze otoczenie dla nas samych.
Oznaczenia graficzne w projekcie budowlanym – jak czytać rysunki techniczne?
Oznaczenia graficzne to nie tylko etykiety na opakowaniach. Są one również integralną częścią rysunków technicznych i projektów budowlanych, gdzie pełnią rolę precyzyjnego języka dla architektów, inżynierów i wykonawców. Zrozumienie tych symboli jest absolutnie niezbędne do prawidłowej interpretacji planów i zapewnienia, że budowa przebiega zgodnie z założeniami projektowymi.
Szrafura, czyli kreskowanie: Jak rozpoznać beton, cegłę, drewno i izolację na przekroju?

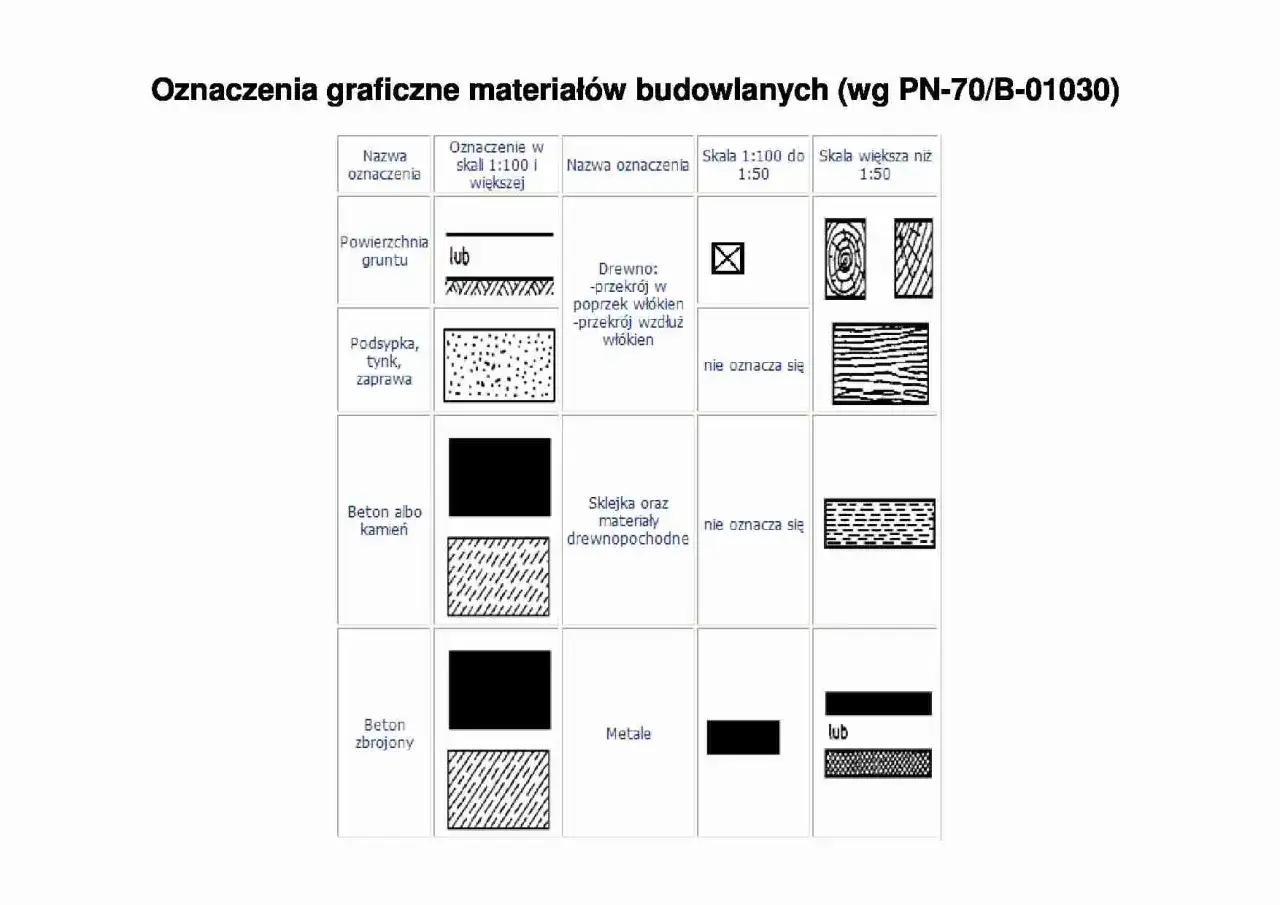

Szrafura, zwana również kreskowaniem, to zestaw znormalizowanych wzorów składających się z linii, kropek lub innych znaków graficznych, które służą do przedstawiania przekrojów różnych materiałów budowlanych na rysunkach technicznych. Na przykład, gęste, równoległe linie mogą symbolizować beton, podczas gdy wzór przypominający cegły wskazuje na ścianę z tego materiału. Inne, bardziej złożone wzory, pozwalają odróżnić drewno od izolacji termicznej czy akustycznej. Zgodnie z normą PN-B-01030:2000, te symbole są ustandaryzowane, co zapewnia jednolite rozumienie rysunków technicznych przez wszystkich uczestników procesu budowlanego.
Symbole stolarki okiennej i drzwiowej: Co oznaczają na rzutach kondygnacji?
Na rzutach kondygnacji, czyli poziomach przekrojów budynku, okna i drzwi są przedstawiane za pomocą specyficznych symboli graficznych. Pozwalają one nie tylko na określenie ich położenia, ale także na identyfikację sposobu otwierania czy jest to skrzydło rozwierane, uchylne, przesuwne, czy stałe. Symbole te często zawierają również wymiary stolarki oraz kierunek otwierania, co jest kluczowe dla prawidłowego zaplanowania przestrzeni i funkcjonalności pomieszczeń.
Przeczytaj również: Kołki do mocowania wełny mineralnej: Wybór i montaż krok po kroku
Oznaczenia instalacji (wod-kan, c. o. , elektryczna) – podstawy interpretacji
Projekty budowlane zawierają również oznaczenia graficzne dla różnego rodzaju instalacji, które są niezbędne do prawidłowego wykonania prac instalacyjnych i późniejszego użytkowania budynku:
- Instalacja wodno-kanalizacyjna (wod-kan): Symbole wskazują na przebieg rur wodociągowych, kanalizacyjnych oraz lokalizację punktów poboru wody, takich jak krany czy przyłącza.
- Instalacja centralnego ogrzewania (c. o.): Oznaczenia te pokazują rozmieszczenie grzejników, przebieg rur zasilających i powrotnych oraz inne elementy systemu grzewczego.
- Instalacja elektryczna: Symbole informują o lokalizacji gniazdek elektrycznych, włączników światła, punktów oświetleniowych, a także o przebiegu przewodów i lokalizacji rozdzielnic.
Znajomość tych podstawowych symboli jest kluczowa dla koordynacji prac budowlanych i zapewnienia prawidłowego funkcjonowania wszystkich systemów w budynku.
Jak świadomie wybierać materiały? Praktyczna checklista dla inwestora
Świadomy wybór materiałów budowlanych to nie tylko oszczędność pieniędzy i czasu, ale przede wszystkim inwestycja w bezpieczeństwo, trwałość i komfort użytkowania Twojego domu. Poniższa checklista pomoże Ci w procesie decyzyjnym, uwzględniając kluczowe aspekty omówione w tym artykule:
- Sprawdź legalność produktu: Upewnij się, że materiał posiada znak CE lub znak budowlany B. Zawsze żądaj Deklaracji Właściwości Użytkowych (DoP) i zweryfikuj zawarte w niej informacje.
- Oceń bezpieczeństwo pożarowe: Zwróć uwagę na klasę reakcji na ogień (np. A1, B-s1, d0). Wybieraj materiały o jak najwyższych parametrach bezpieczeństwa, szczególnie w miejscach narażonych na pożar.
- Analizuj parametry techniczne: Porównaj kluczowe parametry, takie jak współczynnik przewodzenia ciepła (λ), wytrzymałość na ściskanie (CS, C), paroprzepuszczalność (μ, Sd) czy izolacyjność akustyczna (Rw), dopasowując je do specyficznych wymagań danej części budynku.
- Zwróć uwagę na przeznaczenie: Upewnij się, że materiał jest przeznaczony do konkretnego zastosowania (np. na zewnątrz, do pomieszczeń wilgotnych, do elementów konstrukcyjnych). Sprawdź parametry nasiąkliwości i mrozoodporności dla materiałów zewnętrznych.
- Przeczytaj piktogramy na opakowaniu: Zwróć uwagę na symbole dotyczące bezpieczeństwa (BHP), transportu i magazynowania. Przestrzegaj zaleceń producenta.
- Rozważ aspekty ekologiczne: Jeśli zależy Ci na zdrowym środowisku i zrównoważonym budownictwie, wybieraj materiały z oznaczeniami ekologicznymi i niską emisją VOC.
- Zapoznaj się z projektem budowlanym: Upewnij się, że wybierane materiały są zgodne z oznaczeniami graficznymi (szrafura, symbole instalacji) i specyfikacją techniczną zawartą w projekcie.
- Nie bój się pytać: W razie wątpliwości, skonsultuj się ze sprzedawcą, producentem lub niezależnym ekspertem budowlanym.
