Oznaczenia budowlane na rysunkach to kluczowy element projektów architektonicznych i budowlanych. Norma PN-B-01025:2004 określa trzy rodzaje oznaczeń: umowne, uproszczone i dokładne. Wybór zależy od skali rysunku i etapu projektu. Oznaczenia umowne stosuje się w skalach 1:200 i mniejszych, uproszczone w skalach 1:50 do 1:200, a dokładne dla precyzyjnego odwzorowania obiektu. Norma PN-B-01030:2000 definiuje oznaczenia materiałów budowlanych na przekrojach w skali 1:100 i większej.
Najważniejsze informacje:- Trzy rodzaje oznaczeń: umowne, uproszczone i dokładne
- Wybór oznaczenia zależy od skali rysunku
- Oznaczenia umowne dla skal 1:200 i mniejszych
- Oznaczenia uproszczone dla skal 1:50 do 1:200
- Norma PN-B-01030:2000 określa oznaczenia materiałów budowlanych
- Istnieją specjalne oznaczenia dla instalacji wod-kan, c.o., wentylacji i elektrycznych
Rodzaje oznaczeń budowlanych na rysunkach technicznych
Oznaczenia budowlane na rysunku dzielą się na trzy główne rodzaje: umowne, uproszczone i dokładne. Każdy typ ma swoje zastosowanie i charakterystykę. Wybór odpowiedniego rodzaju zależy od skali rysunku i etapu projektu.
Oznaczenia umowne stosuje się w skalach 1:200 i mniejszych, głównie w projektach koncepcyjnych. Uproszczone wykorzystuje się w skalach od 1:50 do 1:200 w projektach architektoniczno-budowlanych. Dokładne oznaczenia służą do precyzyjnego odwzorowania obiektu, umożliwiając jego wykonanie.
- Oznaczenia umowne:
- Przedstawiają podstawowe części obiektu
- Pokazują lokalizację i funkcję elementów
- Stosowane w projektach koncepcyjnych
- Oznaczenia uproszczone:
- Zawierają istotne cechy identyfikacyjne
- Określają funkcje i lokalizację w obiekcie
- Używane w projektach architektoniczno-budowlanych
- Pozwalają na dokładniejsze planowanie
- Oznaczenia dokładne:
- Umożliwiają pełne odwzorowanie obiektu
- Zawierają szczegółowe informacje techniczne
- Niezbędne do realizacji projektu
Normy regulujące oznaczenia w dokumentacji budowlanej
Norma PN-B-01025:2004 określa oznaczenia graficzne w projektach budowlanych. Definiuje ona rodzaje i zastosowanie poszczególnych oznaczeń w zależności od skali rysunku.

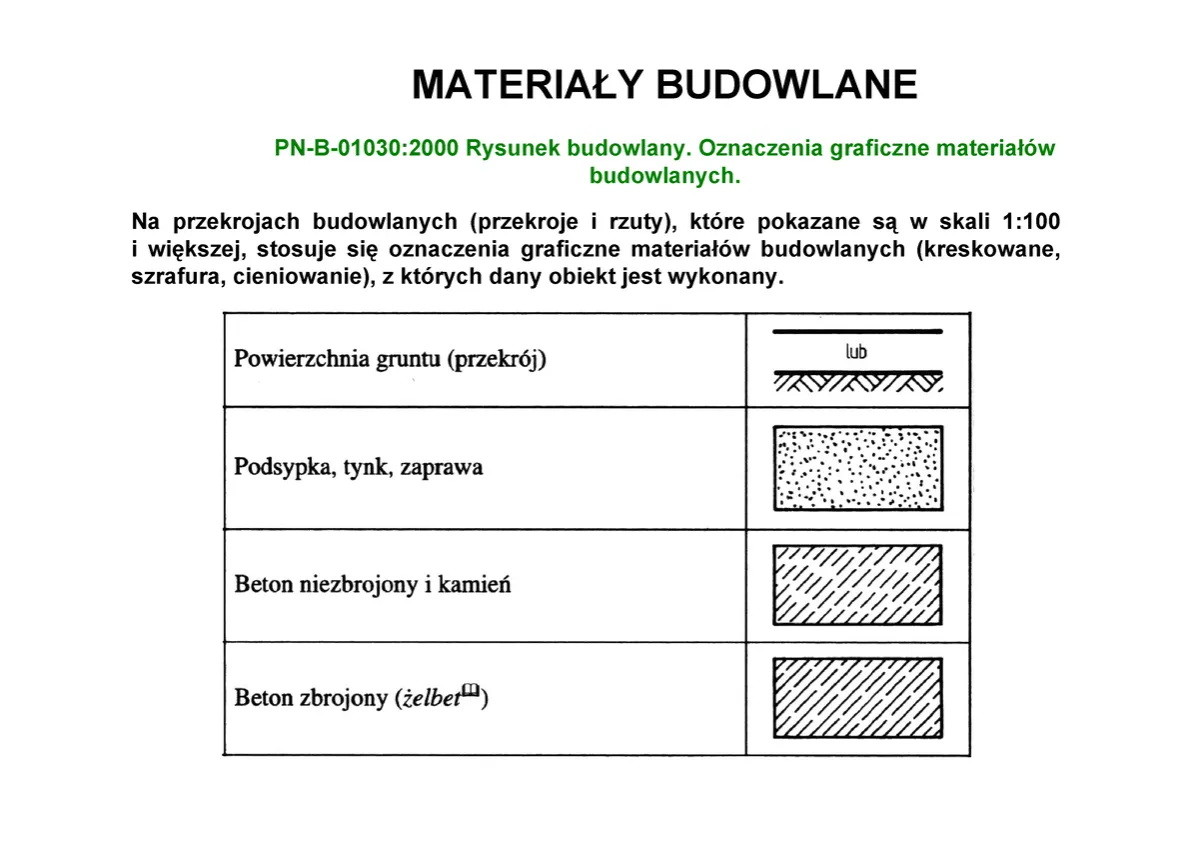

Z kolei norma PN-B-01030:2000 skupia się na oznaczeniach materiałów budowlanych na przekrojach w skali 1:100 i większej. Wprowadza standardy dla reprezentacji różnych materiałów konstrukcyjnych.
Te normy są kluczowe dla branży budowlanej. Zapewniają jednolitość i czytelność dokumentacji projektowej. Ułatwiają komunikację między różnymi specjalistami zaangażowanymi w proces budowlany.
Jak korzystać z norm przy interpretacji rysunków?
Przy interpretacji rysunków, zawsze sprawdzaj skalę. To ona determinuje rodzaj użytych oznaczeń. Zapoznaj się z legendą rysunku - często zawiera kluczowe informacje. Zwróć uwagę na kontekst - niektóre symbole mogą mieć różne znaczenia w zależności od branży. W razie wątpliwości, sięgnij do odpowiedniej normy.
- Sprawdź skalę rysunku
- Zapoznaj się z legendą
- Uwzględnij kontekst branżowy
- W razie wątpliwości sięgnij do normy
Przykłady oznaczeń materiałów budowlanych
Oznaczenia budowlane na rysunku często dotyczą materiałów konstrukcyjnych. Znajomość tych symboli architektonicznych na planach jest kluczowa dla prawidłowej interpretacji dokumentacji.
| Materiał | Oznaczenie graficzne |
|---|---|
| Beton zbrojony | [oznaczenie graficzne] |
| Cegła | [oznaczenie graficzne] |
| Drewno | [oznaczenie graficzne] |
| Stal | [oznaczenie graficzne] |
| Izolacja termiczna | [oznaczenie graficzne] |
| Grunt rodzimy | [oznaczenie graficzne] |
Interpretując te oznaczenia, zwróć uwagę na kontekst. Ten sam symbol może mieć różne znaczenia w różnych częściach rysunku. Zawsze weryfikuj oznaczenia z legendą. Pamiętaj, że niektóre projekty mogą używać niestandardowych oznaczeń.
Oznaczenia w różnych branżach budowlanych
Każda branża budowlana ma swoje specyficzne oznaczenia graficzne w projektach budowlanych. Różnice te odzwierciedlają unikalne potrzeby i aspekty techniczne poszczególnych specjalizacji.
Architektura i konstrukcje

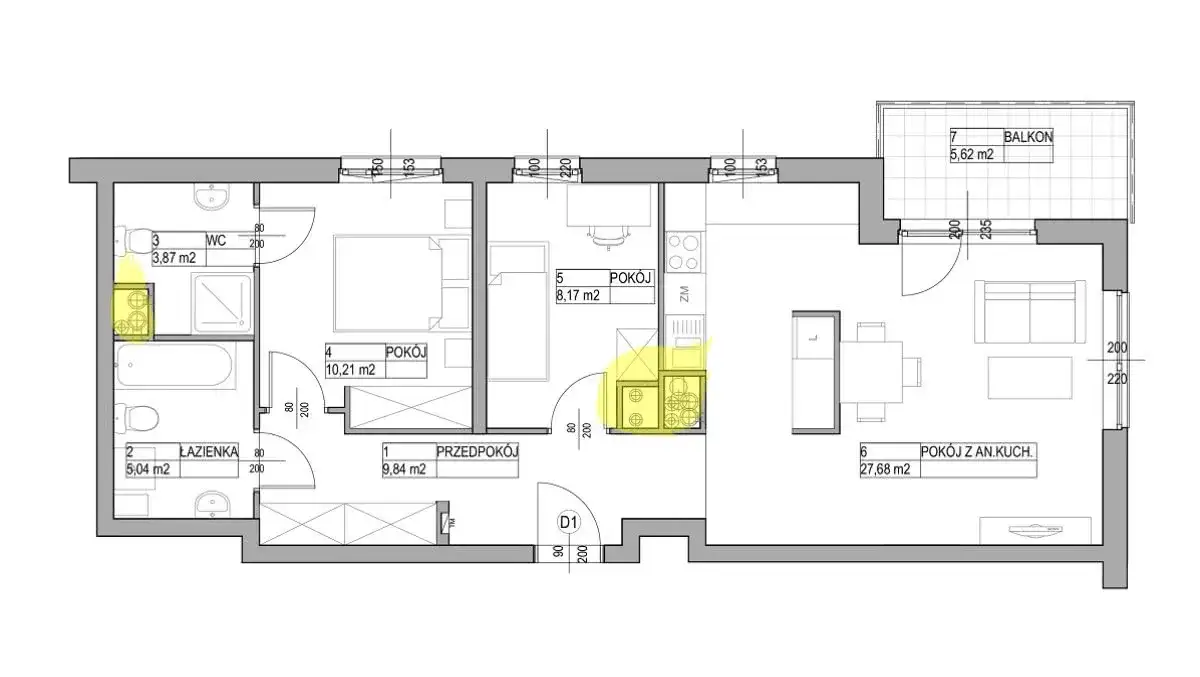

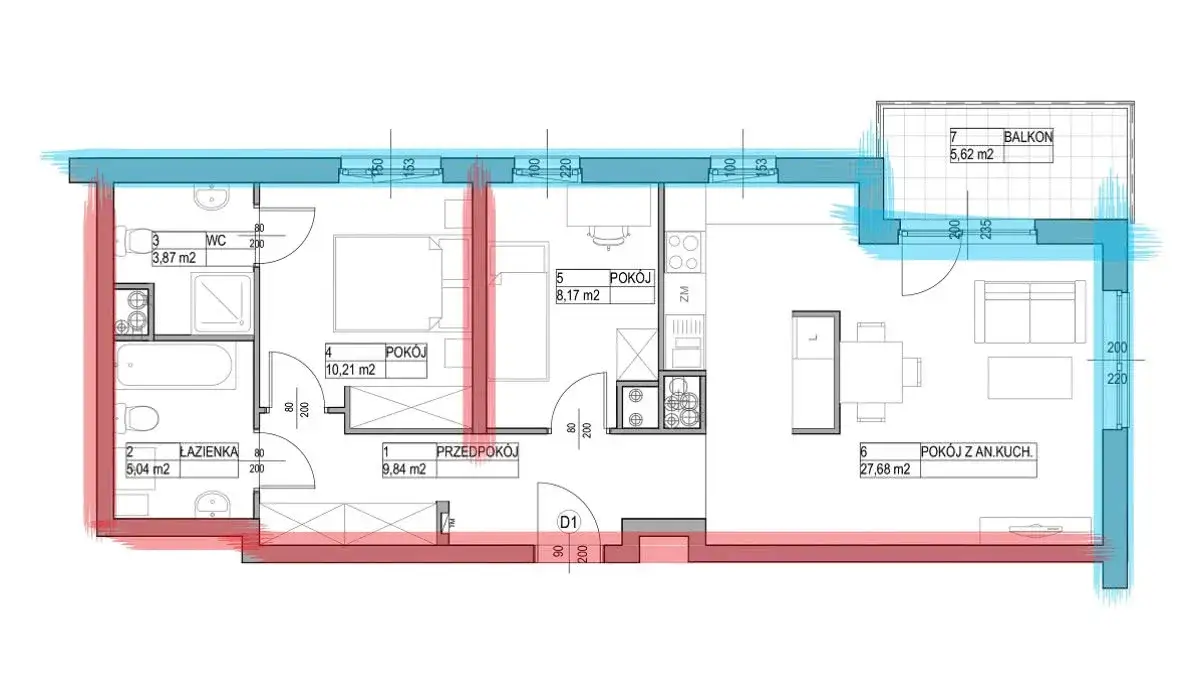

W architekturze i konstrukcjach oznaczenia budowlane na rysunku skupiają się na elementach strukturalnych i przestrzennych. Obejmują one ściany, okna, drzwi oraz elementy nośne. Często wykorzystują różne grubości linii do zaznaczenia widoczności elementów.
- Ściana nośna: gruba ciągła linia
- Ściana działowa: cienka ciągła linia
- Okno: podwójna cienka linia z przerwą
- Drzwi: łuk pokazujący kierunek otwierania
- Schody: seria równoległych linii z strzałką
- Słup: kwadrat lub okrąg, często z oznaczeniem materiału
Instalacje sanitarne i elektryczne
Oznaczenia graficzne w projektach budowlanych instalacji sanitarnych i elektrycznych są bardziej skomplikowane. Używają symboli dla urządzeń, przewodów i punktów przyłączeniowych. Często stosuje się kolory dla rozróżnienia typów instalacji.
W instalacjach sanitarnych czerwony kolor oznacza ciepłą wodę, niebieski - zimną. Dla instalacji elektrycznych, różne symbole reprezentują gniazda, przełączniki czy punkty oświetleniowe.
Praktyczne wskazówki czytania rysunków z oznaczeniami
Zacznij od ogólnego przeglądu rysunku. Sprawdź skalę i orientację. Zapoznaj się z legendą - to klucz do zrozumienia oznaczeń budowlanych na rysunku. Analizuj rysunek warstwami, zaczynając od elementów konstrukcyjnych. Zwróć uwagę na relacje między różnymi elementami. Nie wahaj się sięgać po dodatkowe informacje, jeśli coś jest niejasne.
Unikaj pochopnych interpretacji. Niektóre symbole architektoniczne na planach mogą być mylące bez kontekstu. Nie ignoruj drobnych detali - często zawierają kluczowe informacje. Pamiętaj, że rysunki to uproszczenia - zawsze weryfikuj je z rzeczywistością na placu budowy.
Jak tworzyć czytelne rysunki z oznaczeniami?
Tworząc rysunki, stosuj się ściśle do norm. Używaj odpowiednich grubości linii dla różnych elementów. Zadbaj o czytelną legendę. Unikaj przeładowania rysunku - czasem lepiej stworzyć kilka prostszych rysunków niż jeden skomplikowany.
| Dobre praktyki | Częste błędy |
|---|---|
| Konsekwentne stosowanie oznaczeń | Mieszanie różnych systemów oznaczeń |
| Czytelna legenda | Brak lub niekompletna legenda |
| Odpowiednia skala rysunku | Niewłaściwa skala utrudniająca odczyt |
| Precyzyjne linie i symbole | Niedbałe, nieczytelne oznaczenia |
| Logiczne rozmieszczenie elementów | Chaotyczny układ rysunku |
Znaczenie prawidłowej interpretacji oznaczeń budowlanych
Błędna interpretacja oznaczeń budowlanych na rysunku może prowadzić do poważnych konsekwencji. Może skutkować błędami wykonawczymi, opóźnieniami w realizacji projektu, a nawet zagrożeniami bezpieczeństwa. W skrajnych przypadkach może to prowadzić do kosztownych przeróbek lub konieczności rozbiórki.
Biegłość w czytaniu rysunków technicznych to kluczowa umiejętność w branży budowlanej. Pozwala na efektywną komunikację między projektantami, wykonawcami i inwestorami. Umożliwia szybkie wykrywanie potencjalnych problemów jeszcze na etapie projektowania. Przekłada się to na oszczędność czasu i środków w całym procesie budowlanym.
Klucz do efektywnej interpretacji planów budowlanych
Oznaczenia budowlane na rysunku stanowią fundament skutecznej komunikacji w branży budowlanej. Zrozumienie różnic między oznaczeniami umownymi, uproszczonymi i dokładnymi pozwala na prawidłową interpretację planów na każdym etapie projektu. Normy PN-B-01025:2004 i PN-B-01030:2000 zapewniają spójność i czytelność dokumentacji, co jest kluczowe dla sprawnej realizacji inwestycji.
Praktyczna znajomość symboli architektonicznych na planach i oznaczeń graficznych w projektach budowlanych to umiejętność niezbędna dla każdego profesjonalisty w branży. Pozwala ona na szybkie wykrywanie potencjalnych problemów, efektywną komunikację między różnymi specjalistami oraz minimalizację błędów wykonawczych. Pamiętajmy, że prawidłowa interpretacja oznaczeń to nie tylko kwestia efektywności, ale często również bezpieczeństwa na placu budowy.
Tworząc i analizując rysunki techniczne, warto kierować się zasadą "mniej znaczy więcej". Czytelne, precyzyjne oznaczenia, konsekwentne stosowanie norm i logiczne rozmieszczenie elementów na rysunku to klucz do sukcesu. W świecie, gdzie czas to pieniądz, umiejętność szybkiego i bezbłędnego odczytywania planów budowlanych staje się nie tylko atutem, ale wręcz koniecznością dla każdego, kto chce odnieść sukces w dynamicznie rozwijającej się branży budowlanej.
