Pomiar rezystancji izolacji jest kluczowym procesem w zapewnieniu bezpieczeństwa instalacji elektrycznych. Aby wykonać ten pomiar prawidłowo, należy przestrzegać kilku istotnych kroków i zasad bezpieczeństwa. Najważniejszym z nich jest całkowite odłączenie zasilania badanego układu, co zapobiega niebezpieczeństwom związanym z przepływem prądu. Warto również upewnić się, że wszystkie urządzenia są odłączone, co można sprawdzić za pomocą testowego pomiaru rezystancji izolacji.
W tym artykule przedstawimy, jak krok po kroku wykonać pomiar rezystancji izolacji, jakie urządzenia są potrzebne oraz jakie środki ostrożności należy zachować. Zrozumienie tych zasad pomoże uniknąć potencjalnych zagrożeń i zapewnić bezpieczeństwo podczas pracy z instalacjami elektrycznymi.
Kluczowe wnioski:
- Przed pomiarem należy całkowicie odłączyć zasilanie i upewnić się, że wszystkie odbiorniki są wyłączone.
- Wybór odpowiedniego miernika oraz ustawienie napięcia pomiarowego są kluczowe dla uzyskania dokładnych wyników.
- Prawidłowe podłączenie zacisków miernika ma ogromne znaczenie dla uniknięcia błędów pomiarowych.
- Wyniki pomiarów należy porównywać z obowiązującymi normami, aby zapewnić bezpieczeństwo instalacji.
- Minimalna dopuszczalna rezystancja izolacji wynosi 1 MΩ dla obwodów o napięciu do 500 V.
Jak zmierzyć rezystancję izolacji w systemach elektrycznych
Aby prawidłowo zmierzyć rezystancję izolacji, kluczowe jest przeprowadzenie kilku przygotowań przed samym pomiarem. Zanim rozpoczniesz, upewnij się, że zasilanie badanego układu elektrycznego jest całkowicie odłączone. To niezbędny krok, który zapobiega niebezpieczeństwom związanym z przepływem prądu. Dodatkowo, sprawdź, czy wszystkie odbiorniki zostały odłączone, co można potwierdzić poprzez testowy pomiar rezystancji izolacji przy użyciu napięcia 250 V. Przed rozpoczęciem pomiaru warto również sprawdzić stan techniczny miernika, w tym jego punkty "0" oraz "∞", aby zapewnić jego poprawność i dokładność.
Po odpowiednich przygotowaniach, możesz przejść do samego pomiaru. Wybierz odpowiedni zakres pomiarowy na mierniku – zazwyczaj napięcie pomiarowe wynosi 500 V dla instalacji o napięciu znamionowym do 500 V, a 1000 V dla instalacji o wyższym napięciu. W przypadku pomiarów punktowych, które trwają około minuty, wynik odczytuje się bezpośrednio z miernika po zakończeniu pomiaru. Aby uzyskać większą dokładność, zaleca się wykonanie pomiaru w funkcji czasu, co pozwala na uzyskanie bardziej wiarygodnych wyników, niezależnych od temperatury otoczenia.
Krok po kroku: Przygotowanie do pomiaru rezystancji izolacji
Przygotowanie do pomiaru rezystancji izolacji wymaga kilku kluczowych kroków. Po pierwsze, upewnij się, że zasilanie jest całkowicie wyłączone. Następnie sprawdź, czy wszystkie urządzenia są odłączone, co można zweryfikować poprzez pomiar rezystancji izolacji. Kolejnym krokiem jest sprawdzenie, czy miernik jest w dobrym stanie technicznym, a jego ustawienia są poprawne. Pamiętaj, aby wybrać odpowiedni zakres pomiarowy, dostosowany do napięcia instalacji, co jest kluczowe dla uzyskania dokładnych wyników.
Wybór odpowiedniego miernika i ustawień napięcia
Wybór właściwego miernika do pomiaru rezystancji izolacji jest kluczowy dla uzyskania dokładnych wyników. Na rynku dostępne są różne typy mierników, w tym modele analogowe i cyfrowe. Mierniki cyfrowe, takie jak Fluke 1587, oferują większą precyzję i łatwość odczytu, co czyni je idealnym wyborem dla profesjonalistów. Warto również zwrócić uwagę na zakres napięcia, ponieważ pomiar rezystancji izolacji powinien być dostosowany do specyfikacji instalacji elektrycznej.
Najczęściej używane napięcia pomiarowe to 500 V dla instalacji o napięciu znamionowym do 500 V oraz 1000 V dla instalacji o wyższym napięciu. W przypadku, gdy mierzona instalacja ma wyższe napięcie, zastosowanie wyższego napięcia pomiarowego zapewnia dokładniejsze wyniki. Pamiętaj, aby zawsze dostosować ustawienia miernika do specyfiki badanej instalacji, co pozwoli uniknąć błędów i uzyskać wiarygodne wyniki pomiaru rezystancji izolacji.
Jak unikać zagrożeń związanych z prądem elektrycznym
Aby zminimalizować zagrożenia związane z prądem elektrycznym podczas pomiarów, kluczowe jest stosowanie odpowiednich środków ochrony osobistej (PPE). Należy zawsze zakładać rękawice izolacyjne, które chronią przed przypadkowym dotknięciem przewodów pod napięciem. Dodatkowo, warto używać okularów ochronnych, aby zabezpieczyć oczy przed ewentualnymi iskrami lub odpryskami. Upewnij się, że obuwie, które nosisz, ma izolującą podeszwę, co zwiększa bezpieczeństwo podczas pracy w pobliżu instalacji elektrycznych.
Przed przystąpieniem do pomiarów, ważne jest również, aby upewnić się, że miejsce pracy jest odpowiednio oświetlone i wolne od wilgoci. Wilgotne warunki mogą zwiększać ryzyko porażenia prądem, dlatego należy dbać o suchość powierzchni roboczej. Regularne szkolenie w zakresie bezpieczeństwa elektrycznego oraz znajomość procedur awaryjnych to kolejne istotne elementy, które pomagają w uniknięciu niebezpieczeństw związanych z prądem elektrycznym.

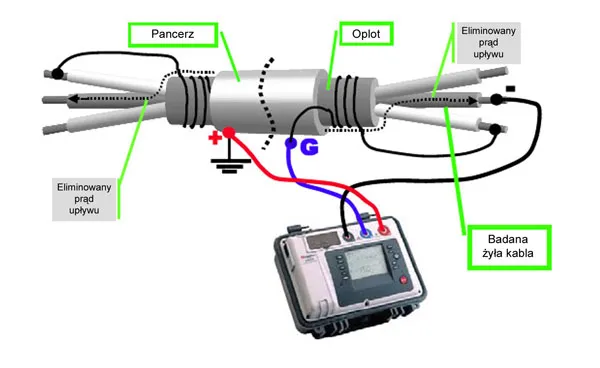

Rola uziemienia i podłączenia w pomiarze izolacji
Właściwe uziemienie i podłączenie są kluczowe dla dokładności pomiaru rezystancji izolacji oraz bezpieczeństwa użytkownika. Uziemienie zapewnia bezpieczny sposób odprowadzania prądu w przypadku awarii, co minimalizuje ryzyko porażenia prądem. Podczas pomiaru rezystancji izolacji, zacisk „E” (ziemia) powinien być zawsze podłączony do przewodu ochronnego lub obudowy urządzenia. W przypadku instalacji TN-C, pomiar powinien być przeprowadzany między przewodami czynnymi a przewodem PEN, co zapewnia odpowiednie zabezpieczenie.
Warto również zwrócić uwagę na poprawność podłączenia zacisków. Błędne podłączenie, takie jak odwrócenie zacisków „L” i „E”, może prowadzić do nieprawidłowych wyników pomiaru oraz stwarzać zagrożenie dla bezpieczeństwa. Dlatego przed każdym pomiarem należy dokładnie sprawdzić, czy wszystkie połączenia są prawidłowe i stabilne, co jest kluczowe dla uzyskania wiarygodnych rezultatów.
Jak interpretować wyniki pomiaru rezystancji izolacji
Interpretacja wyników pomiaru rezystancji izolacji jest kluczowa dla oceny stanu instalacji elektrycznych. Wartości rezystancji powinny być porównywane z obowiązującymi normami, które określają minimalne wymagania dla różnych aplikacji. Na przykład, zgodnie z normą PN-HD 60364-6, minimalna dopuszczalna rezystancja izolacji wynosi 1 MΩ dla obwodów o napięciu znamionowym do 500 V. W przypadku urządzeń pracujących przy wyższych napięciach, ta wartość powinna być jeszcze większa. Właściwe zrozumienie tych norm pozwala na identyfikację potencjalnych zagrożeń i podejmowanie odpowiednich działań naprawczych.
Różne wartości rezystancji izolacji mogą wskazywać na różne problemy w instalacjach elektrycznych. Na przykład, wartość poniżej 1 MΩ może sugerować uszkodzenie izolacji, co zwiększa ryzyko porażenia prądem. Z kolei wartości w zakresie 1 MΩ do 5 MΩ są zazwyczaj akceptowalne, ale mogą wymagać dalszego monitorowania. Wartości powyżej 5 MΩ wskazują na dobrą kondycję izolacji, co jest korzystne dla bezpieczeństwa i niezawodności systemu. Poniższa tabela przedstawia różne wartości rezystancji izolacji oraz ich implikacje dla różnych zastosowań.
| Wartość rezystancji (MΩ) | Implikacje |
|---|---|
| 0 - 1 | Wysokie ryzyko uszkodzenia izolacji, konieczność natychmiastowej naprawy. |
| 1 - 5 | Akceptowalne, ale wymaga monitorowania i ewentualnych działań naprawczych. |
| 5 i więcej | Dobra kondycja izolacji, system jest bezpieczny i niezawodny. |
Co oznaczają różne wartości rezystancji izolacji
Interpretacja wartości rezystancji izolacji jest kluczowa dla oceny bezpieczeństwa i funkcjonalności instalacji elektrycznych. Wartości poniżej 1 MΩ mogą wskazywać na poważne problemy z izolacją, co stwarza ryzyko porażenia prądem. Wartości w przedziale 1 MΩ do 5 MΩ są zazwyczaj akceptowalne, ale mogą wymagać dalszego monitorowania, aby upewnić się, że nie następuje pogorszenie stanu izolacji. Z kolei wartości powyżej 5 MΩ sugerują, że izolacja jest w dobrej kondycji, co jest korzystne dla bezpieczeństwa oraz wydajności systemu elektrycznego. Zrozumienie tych wartości pozwala na szybką reakcję w przypadku wykrycia problemów z instalacją.
Typowe błędy podczas pomiarów i jak ich unikać
Podczas pomiarów rezystancji izolacji występuje wiele typowych błędów, które mogą wpływać na dokładność wyników. Często zdarza się, że użytkownicy nie odłączają zasilania, co może prowadzić do nieprawidłowych odczytów. Innym powszechnym błędem jest niewłaściwe podłączenie miernika, takie jak zamiana zacisków „L” i „E”, co może skutkować błędnymi wynikami. Dodatkowo, pomiar w nieodpowiednich warunkach, takich jak wilgoć lub zanieczyszczenia, również może wpłynąć na dokładność pomiaru. Warto także pamiętać o nieaktualnych ustawieniach miernika, które mogą prowadzić do fałszywych odczytów.
Aby uniknąć tych błędów, kluczowe jest przestrzeganie kilku zasad. Po pierwsze, zawsze upewnij się, że zasilanie zostało całkowicie odłączone przed przystąpieniem do pomiaru. Po drugie, dokładnie sprawdź połączenia miernika i upewnij się, że są one prawidłowe. Regularne kalibrowanie miernika oraz używanie go w odpowiednich warunkach (suchych i czystych) to kolejne ważne kroki. Warto również prowadzić protokół pomiarów, aby śledzić zmiany w rezystancji izolacji i szybko reagować na wszelkie nieprawidłowości.
Najczęstsze problemy z pomiarem rezystancji izolacji
Podczas pomiaru rezystancji izolacji mogą wystąpić różne problemy, które mogą wpłynąć na wyniki. Do najczęstszych należy brak stabilności odczytów, co może być spowodowane złą jakością połączeń lub uszkodzeniem przewodów. Innym problemem jest wpływ otoczenia, taki jak wilgoć lub zanieczyszczenia, które mogą fałszować wyniki. Wiele osób napotyka również trudności w interpretacji wyników, co może prowadzić do błędnych wniosków na temat stanu izolacji. Warto znać te problemy, aby móc je skutecznie rozwiązywać.
- Brak stabilności odczytów z powodu złych połączeń.
- Wpływ wilgoci lub zanieczyszczeń na wyniki pomiarów.
- Trudności w interpretacji wyników pomiarów.
Jak poprawić dokładność pomiarów izolacji elektrycznej
Aby zapewnić wysoką dokładność pomiarów rezystancji izolacji, warto zastosować kilka sprawdzonych technik. Przede wszystkim, upewnij się, że wszystkie połączenia są solidne i prawidłowo podłączone. Regularne kalibrowanie miernika oraz jego konserwacja są kluczowe dla uzyskania wiarygodnych wyników. Dobrą praktyką jest także wykonywanie pomiarów w stabilnych warunkach atmosferycznych, z dala od źródeł wilgoci i zanieczyszczeń. Wreszcie, prowadzenie dokumentacji wyników pomiarów pozwala na analizę trendów i szybką identyfikację potencjalnych problemów.
Jak wykorzystać wyniki pomiarów do poprawy efektywności energetycznej
Analiza wyników pomiarów rezystancji izolacji może nie tylko pomóc w zapewnieniu bezpieczeństwa instalacji elektrycznych, ale także przyczynić się do poprawy efektywności energetycznej. Wartości rezystancji mogą wskazywać na miejsca, gdzie występują straty energii, na przykład w przypadku uszkodzonej izolacji. Regularne monitorowanie tych wartości pozwala na wczesne wykrywanie problemów, co z kolei może prowadzić do redukcji kosztów eksploatacyjnych poprzez zmniejszenie zużycia energii.
W przyszłości, rozwój technologii, takich jak inteligentne systemy monitorowania, może umożliwić automatyczne zbieranie i analizowanie danych dotyczących rezystancji izolacji. Takie rozwiązania mogą dostarczać cennych informacji w czasie rzeczywistym, co pozwoli na szybsze podejmowanie decyzji dotyczących konserwacji i modernizacji instalacji. Dzięki temu, przedsiębiorstwa będą mogły nie tylko zwiększyć bezpieczeństwo, ale także optymalizować swoje systemy energetyczne, co jest kluczowe w kontekście globalnych trendów zrównoważonego rozwoju.
