Aby wykonać pomiar rezystancji izolacji, należy postępować zgodnie z określonymi krokami, które zapewniają bezpieczeństwo i dokładność wyników. Pomiary te są kluczowe dla oceny stanu izolacji elektrycznej, co ma bezpośredni wpływ na bezpieczeństwo użytkowników oraz sprawność urządzeń. Właściwe narzędzia i odpowiednie przygotowanie obiektu do pomiaru są niezbędne, aby uniknąć jakichkolwiek zagrożeń.
W artykule omówimy, jak przeprowadzić pomiar rezystancji izolacji krok po kroku, zwracając uwagę na kluczowe zasady bezpieczeństwa oraz normy, które należy przestrzegać. Zrozumienie tych zasad pozwoli na skuteczne i bezpieczne wykonanie pomiarów, co jest szczególnie istotne w kontekście pracy z urządzeniami elektrycznymi.
Kluczowe wnioski:- Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla bezpieczeństwa i dokładności pomiaru.
- Przed pomiarem należy zawsze wyłączyć napięcie zasilające i odłączyć obiekt od źródła energii.
- Napięcie probiercze powinno być dostosowane do napięcia znamionowego mierzonych obiektów, co zapewnia precyzyjne wyniki.
- Wyniki pomiarów powinny być interpretowane w kontekście norm, które określają minimalne wartości rezystancji izolacji.
- Unikanie typowych błędów pomiarowych jest kluczowe dla uzyskania wiarygodnych wyników.
Jak przeprowadzić pomiar rezystancji izolacji krok po kroku

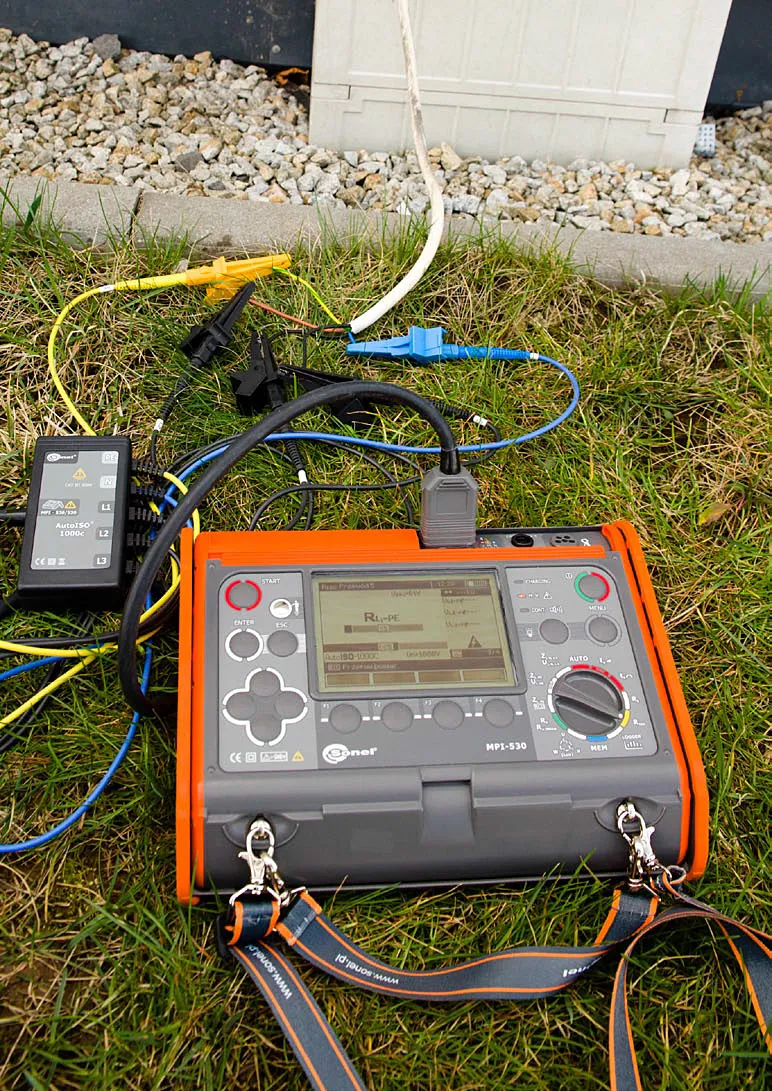

Aby wykonać pomiar rezystancji izolacji, niezbędne są odpowiednie narzędzia, które zapewnią dokładność i bezpieczeństwo pomiaru. Kluczowym urządzeniem jest miernik rezystancji izolacji, który powinien być zatwierdzony i posiadać aktualne świadectwo wzornictwa. Do najpopularniejszych modeli należy Fluke 1587, który oferuje pomiar w zakresie do 1000 MΩ, oraz Megger MIT520, który zapewnia różne napięcia próbne do wyboru. Dodatkowo, warto zaopatrzyć się w przewody pomiarowe z odpowiednimi końcówkami oraz zestaw do czyszczenia izolacji, który ułatwi przygotowanie obiektu do pomiaru.
Przygotowanie obiektu do pomiaru jest kluczowym etapem, który zapewnia dokładność wyników. Przed przystąpieniem do pomiaru, należy wyłączyć napięcie w badanym obwodzie i upewnić się, że nie zostanie ono przywrócone w trakcie trwania pomiaru. W przypadku kabli, końcówkę izolacyjną należy owinąć metalową folią i połączyć ją z trzecim zaciskiem miernika. Ważne jest również, aby obiekt był czysty i suchy, co pozwoli na uzyskanie rzetelnych wyników pomiaru.
Wybór odpowiednich narzędzi do pomiaru rezystancji izolacji

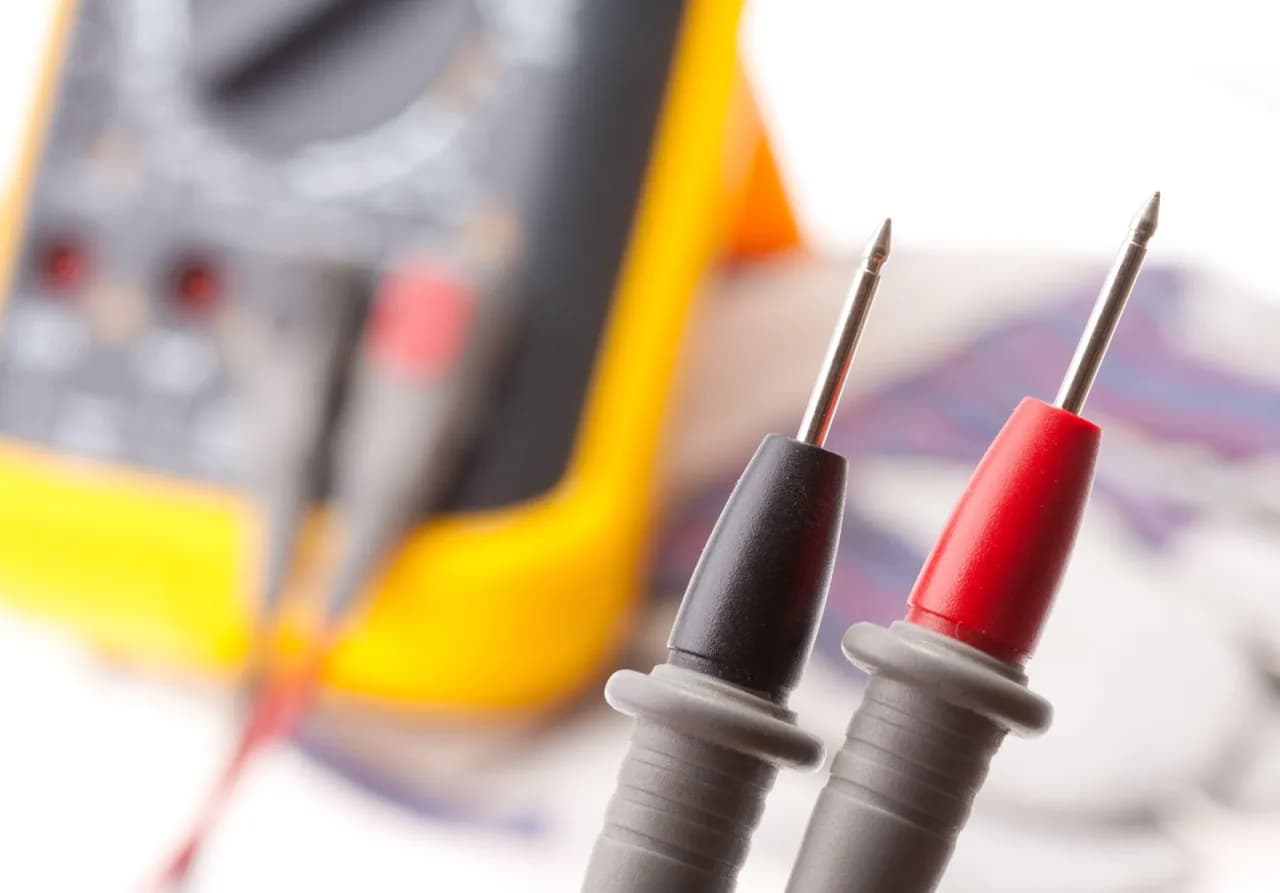

Wybór odpowiednich narzędzi do pomiaru rezystancji izolacji jest kluczowy dla uzyskania wiarygodnych wyników. Wśród najczęściej stosowanych urządzeń znajdują się multimetry oraz testery izolacji. Multimetry, takie jak Fluke 87V, oferują funkcje pomiaru rezystancji, ale dla bardziej precyzyjnych pomiarów zaleca się użycie testerów izolacji, które są specjalnie zaprojektowane do tego celu. Na przykład, Hioki 3460 zapewnia pomiar w różnych napięciach próbnych, co czyni go wszechstronnym narzędziem. Warto również rozważyć GROVE 1000, który posiada funkcję automatycznego zapisu wyników, co ułatwia analizę danych.
| Model | Zakres pomiaru | Napięcie próbne | Cena |
| Fluke 1587 | 0.01 MΩ - 1000 MΩ | 250V, 500V, 1000V | 2000 PLN |
| Megger MIT520 | 0.01 MΩ - 2000 MΩ | 250V, 500V, 1000V | 1800 PLN |
| Hioki 3460 | 0.01 MΩ - 1000 MΩ | 250V, 500V, 1000V | 2200 PLN |
Przygotowanie obiektu do pomiaru i zapewnienie bezpieczeństwa
Przygotowanie obiektu do pomiaru jest kluczowym krokiem, który zapewnia nie tylko dokładność, ale także bezpieczeństwo podczas pomiarów. Przed przystąpieniem do pomiaru, należy odłączyć obiekt od zasilania i upewnić się, że obszar pomiarowy jest wolny od przeszkód. W przypadku kabli, końcówki powinny być odpowiednio zabezpieczone, aby uniknąć przypadkowego kontaktu z przewodami. Dodatkowo, warto zorganizować miejsce pracy, aby zapewnić sobie komfort i bezpieczeństwo podczas wykonywania pomiarów.
Kluczowe zasady bezpieczeństwa podczas pomiarów
Podczas wykonywania pomiarów rezystancji izolacji, kluczowe jest przestrzeganie zasad bezpieczeństwa, które pomagają zminimalizować ryzyko wypadków. Odpowiednie wyposażenie ochronne jest niezbędne dla każdego, kto pracuje z urządzeniami elektrycznymi. Użytkownicy powinni nosić rękawice izolacyjne, które chronią przed porażeniem prądem, oraz okulary ochronne, aby zabezpieczyć oczy przed iskrami i odłamkami. Dodatkowo, odzież ochronna wykonana z materiałów odpornych na działanie wysokiego napięcia jest zalecana, aby zminimalizować ryzyko kontaktu z przewodami pod napięciem.
Innym istotnym aspektem bezpieczeństwa jest świadomość zagrożeń związanych z niską rezystancją izolacji. Niska rezystancja może prowadzić do przeciążeń i pożarów, a także może stwarzać ryzyko porażenia prądem. Użytkownicy powinni być świadomi, że niedostateczna izolacja może prowadzić do niebezpiecznych sytuacji, dlatego regularne pomiary i monitorowanie stanu izolacji są kluczowe. W przypadku wykrycia niskiej rezystancji, niezbędne jest natychmiastowe podjęcie działań naprawczych, aby zminimalizować ryzyko.
Zasady ochrony osobistej podczas pracy z urządzeniami elektrycznymi
Podczas pracy z urządzeniami elektrycznymi, kluczowe jest stosowanie odpowiedniego wyposażenia ochronnego. Należy zawsze nosić rękawice izolacyjne, które chronią przed porażeniem prądem, a także buty robocze z izolacją, które zapobiegają przewodzeniu prądu przez ciało. Okulary ochronne są również niezbędne, aby zabezpieczyć oczy przed wszelkimi odłamkami. Dodatkowo, warto zadbać o odpowiednią odzież, która nie będzie miała luźnych elementów mogących zaczepić się o urządzenia. Regularne szkolenia z zakresu bezpieczeństwa również pomagają w utrzymaniu świadomości zagrożeń związanych z pracą z elektrycznością.
Jak unikać zagrożeń związanych z niską rezystancją izolacji
Unikanie zagrożeń związanych z niską rezystancją izolacji wymaga systematycznego monitorowania stanu izolacji. Warto przeprowadzać regularne pomiary oraz przeglądy techniczne urządzeń i instalacji elektrycznych. W przypadku stwierdzenia niskiej rezystancji, należy natychmiast podjąć odpowiednie działania, takie jak naprawa lub wymiana uszkodzonych elementów. Dodatkowo, warto inwestować w systemy monitorujące, które automatycznie informują o problemach z izolacją, co pozwala na szybką reakcję i zwiększa bezpieczeństwo użytkowników.
Czytaj więcej: Dysperbit na fundamenty - skuteczna izolacja przeciwwilgociowa
Normy i standardy dotyczące rezystancji izolacji
Normy i standardy dotyczące rezystancji izolacji są kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych. Interpretacja wyników pomiarów rezystancji izolacji wymaga znajomości tych norm, które określają minimalne wartości rezystancji, jakie powinny być osiągane w różnych typach instalacji. Na przykład, w instalacjach domowych minimalna rezystancja izolacji powinna wynosić co najmniej 1 MΩ, podczas gdy w instalacjach przemysłowych wartości te mogą być znacznie wyższe. Odpowiednie zrozumienie tych norm pozwala na ocenę stanu izolacji i podjęcie działań w przypadku wykrycia nieprawidłowości.
Ważne jest również, aby znać konkretne standardy, które odnoszą się do różnych typów instalacji elektrycznych. Na przykład, normy IEC 60364 oraz PN-EN 61557-1 są powszechnie stosowane w Europie i zawierają szczegółowe wymagania dotyczące pomiarów rezystancji izolacji. W zależności od typu instalacji, mogą obowiązywać różne wartości graniczne, które muszą być przestrzegane, aby zapewnić bezpieczeństwo użytkowników. Znajomość tych standardów jest niezbędna dla każdego, kto wykonuje pomiary rezystancji, aby móc skutecznie interpretować wyniki i podejmować odpowiednie działania.
| Typ instalacji | Minimalna rezystancja izolacji | Normy |
|---|---|---|
| Instalacje domowe | 1 MΩ | IEC 60364 |
| Instalacje przemysłowe | 5 MΩ | PN-EN 61557-1 |
| Instalacje w obiektach użyteczności publicznej | 2 MΩ | IEC 60364 |
Jak interpretować wyniki pomiarów w kontekście norm
Interpretacja wyników pomiarów rezystancji izolacji w kontekście norm jest kluczowa dla oceny bezpieczeństwa instalacji. Wartości uzyskane podczas pomiarów powinny być porównywane z wymaganiami określonymi w odpowiednich normach. Na przykład, jeśli wynik pomiaru wynosi 0,5 MΩ w instalacji domowej, jest to wartość nieakceptowalna i wskazuje na potencjalne zagrożenie. Zrozumienie, jak różne czynniki, takie jak temperatura czy wilgotność, mogą wpływać na wyniki, również jest istotne. W przypadku niskich wartości rezystancji, konieczne jest podjęcie działań naprawczych, aby przywrócić odpowiedni poziom bezpieczeństwa.
Wymagania dotyczące rezystancji izolacji dla różnych instalacji
Wymagania dotyczące rezystancji izolacji różnią się w zależności od typu instalacji elektrycznej. Dla instalacji domowych, minimalna rezystancja powinna wynosić co najmniej 1 MΩ, co zapewnia podstawowy poziom bezpieczeństwa. W przypadku instalacji przemysłowych, wymagana rezystancja często wzrasta do 5 MΩ, co jest konieczne ze względu na wyższe ryzyko związane z większymi napięciami i obciążeniami. Instalacje w obiektach użyteczności publicznej mają swoje specyficzne wymagania, które mogą różnić się w zależności od lokalnych przepisów i standardów. Utrzymanie odpowiedniej rezystancji izolacji w tych instalacjach jest kluczowe dla ochrony użytkowników i zapewnienia ich bezpieczeństwa.
Typowe błędy przy pomiarze rezystancji izolacji i ich unikanie
Podczas pomiaru rezystancji izolacji można popełnić wiele typowych błędów, które mogą prowadzić do nieprawidłowych wyników. Jednym z najczęstszych błędów jest niewłaściwe ustawienie miernika, co może skutkować błędnymi odczytami. Inne powszechne problemy to brak odpowiedniego przygotowania obiektu do pomiaru, takie jak nieodłączenie zasilania, co naraża na ryzyko porażenia prądem. Dodatkowo, ignorowanie wpływu warunków atmosferycznych, takich jak wilgotność czy temperatura, może również zafałszować wyniki. Dlatego ważne jest, aby być świadomym tych pułapek i odpowiednio się do nich przygotować.
Unikanie tych błędów wymaga staranności oraz znajomości procedur pomiarowych. Kluczowe jest, aby przed przystąpieniem do pomiarów dokładnie sprawdzić wszystkie ustawienia urządzenia oraz upewnić się, że obiekt jest odpowiednio przygotowany. W przypadku wątpliwości co do wyników, warto wykonać pomiar ponownie lub skonsultować się z doświadczonym elektrykiem. Wprowadzenie systematycznego podejścia do pomiarów pozwoli na minimalizację błędów i uzyskanie wiarygodnych wyników, co jest kluczowe dla bezpieczeństwa instalacji elektrycznych.
- Niewłaściwe ustawienie miernika – może prowadzić do błędnych odczytów.
- Brak odłączenia zasilania – naraża na ryzyko porażenia prądem.
- Ignorowanie warunków atmosferycznych – wpływa na wyniki pomiarów.
- Nieprzestrzeganie instrukcji obsługi – może skutkować uszkodzeniem sprzętu.
- Odczytywanie wyników bez odniesienia do norm – prowadzi do nieprawidłowej interpretacji.
Jakie są najczęstsze błędy pomiarowe i ich skutki
Najczęstsze błędy pomiarowe podczas wykonywania testów rezystancji izolacji mają różnorodne przyczyny i skutki. Na przykład, niewłaściwe podłączenie przewodów do miernika może prowadzić do całkowitych błędów w pomiarze, co z kolei skutkuje niewłaściwą oceną stanu izolacji. Ponadto, pomijanie kalibracji urządzenia przed pomiarem może skutkować fałszywymi wynikami, które nie odzwierciedlają rzeczywistego stanu izolacji. Inne błędy, takie jak wykonanie pomiaru w nieodpowiednich warunkach, mogą prowadzić do zafałszowania wyników, co w konsekwencji może zwiększyć ryzyko awarii instalacji elektrycznej. Świadomość tych błędów oraz ich potencjalnych skutków jest kluczowa dla zapewnienia bezpieczeństwa i efektywności systemów elektrycznych.
Skuteczne strategie rozwiązywania problemów podczas pomiarów
W przypadku napotkania problemów podczas pomiarów rezystancji izolacji, kluczowe jest zastosowanie skutecznych strategii rozwiązywania problemów. Po pierwsze, zawsze warto zacząć od sprawdzenia połączeń, aby upewnić się, że wszystkie przewody są prawidłowo podłączone i nie ma luźnych końcówek. Jeśli wyniki pomiarów są niezgodne z oczekiwaniami, należy również zweryfikować kalibrację używanego miernika, ponieważ nieprawidłowo skalibrowany sprzęt może prowadzić do błędnych odczytów.
Dodatkowo, warto przeanalizować warunki, w jakich dokonano pomiaru. Zmienne takie jak temperatura i wilgotność mogą wpływać na wyniki, dlatego dobrym pomysłem jest przeprowadzenie pomiaru w stabilnych warunkach. Jeśli problemy nadal występują, rozważ skonsultowanie się z doświadczonym elektrykiem, który może zdiagnozować problem i zaproponować odpowiednie rozwiązania. Systematyczne podejście i dbałość o szczegóły pomogą w skutecznym rozwiązywaniu problemów i zapewnią dokładne wyniki pomiarów.
Nowe technologie w pomiarze rezystancji izolacji
W miarę postępu technologii, w dziedzinie pomiaru rezystancji izolacji pojawiają się innowacyjne rozwiązania, które mogą znacznie zwiększyć efektywność i dokładność tych pomiarów. Na przykład, inteligentne mierniki rezystancji wyposażone w funkcje Bluetooth i Wi-Fi umożliwiają zdalne monitorowanie wyników oraz ich natychmiastowe przesyłanie do aplikacji mobilnych. Takie podejście nie tylko ułatwia analizę danych, ale także pozwala na ich archiwizację oraz dzielenie się wynikami z innymi specjalistami w czasie rzeczywistym.
Dodatkowo, automatyzacja procesu pomiarowego za pomocą systemów opartych na sztucznej inteligencji może zrewolucjonizować sposób, w jaki przeprowadzamy te testy. Algorytmy AI mogą analizować dane z pomiarów, identyfikować wzorce oraz przewidywać potencjalne problemy z izolacją, co pozwala na szybsze podejmowanie decyzji i planowanie działań konserwacyjnych. Warto zainwestować w te nowoczesne technologie, aby zwiększyć bezpieczeństwo i efektywność zarządzania instalacjami elektrycznymi.
